Interface de áudio M-AUDIO FireWire 1814

Conserto de uma interface M-AUDIO FireWire 1814. Essa apresentava ruído intenso no canal 1, e nem com o ganho zerado o ruído desaparecia.

Placa superior, detalhe para os leds indicativos das entradas e saídas usadas.

Placa principal.

Circuito condicionador dos sinais de entrada e saída.

Entradas dos canais 1 e 2, TRS/XLR Combo.

Circuito digital.

Amplificadores dos fones, e parte da fonte.

Circuito de fonte.

Placas montadas.

Tampa superior.

Parte inferior.

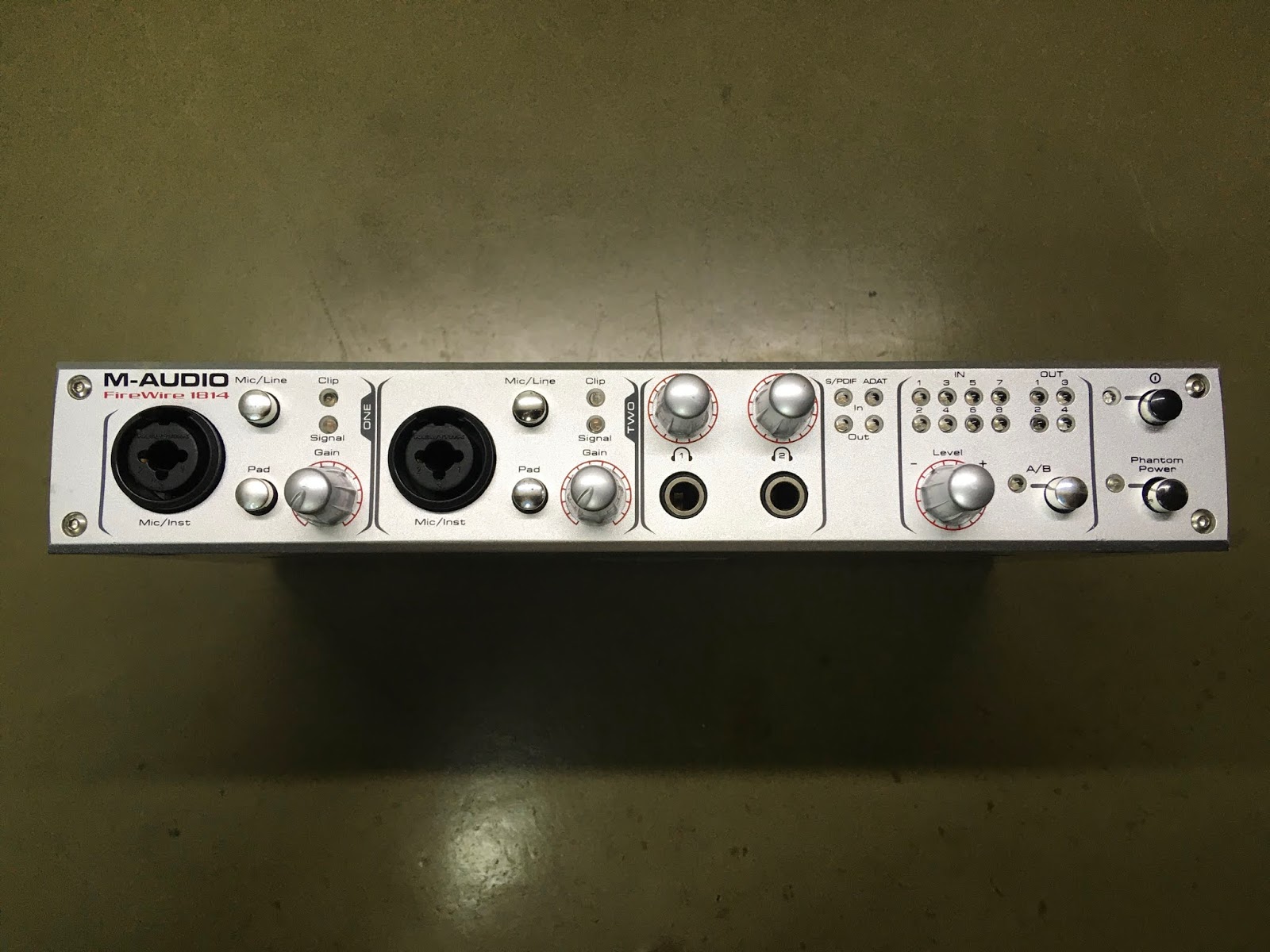

Painel frontal.

Mais detalhes:

Painel traseiro.

Mais detalhes:

Assistência Técnica de interface de áudio.

Desamassar a tela de proteção da bobina de um alto falante

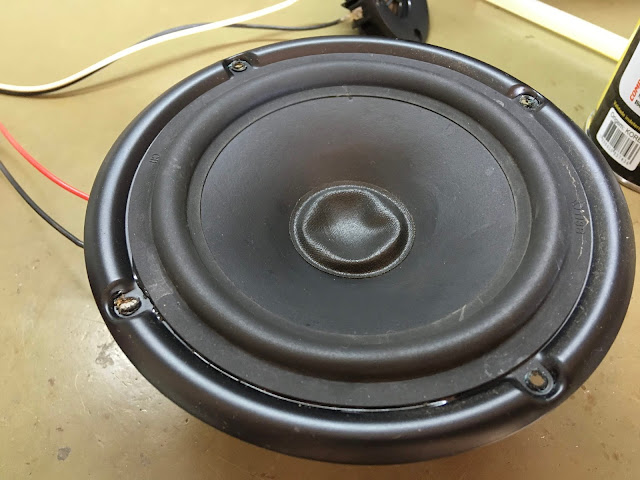

Recentemente peguei um monitor da Samson para conserto com as telas de proteção das bobinas do tweeter e do alto falante amassadas, como demonstra a foto abaixo.

Por incrível que pareça, é a primeira vez desde quando comecei com o blog que aparece um alto falante desse modo. Então resolvi fazer um post demonstrando o modo que faço para desamassar a proteção.

Ao contrário dos modos comuns que são demonstrados no YouTube e por ai a fora (pelo menos até a data desse post, sempre tem gente querendo visualizações para o seu canal...), eu uso um bastão de cola quente.

Primeiro faça a limpeza da proteção (álcool isopropílico é uma boa pedida), depois derreta a ponta do bastão e cole-o a proteção, igual a foto acima. Para acelerar o endurecimento da cola, usei um secador de cabelo como soprador, claro que sem o aquecimento.

Após a secagem da cola, puxe o bastão para cima com calma até a proteção voltar a forma original.

 Ai vocês me perguntam; "e como vou descolar o bastão sem danificar a proteção?".

Nem todos sabem que a cola quente se contrai facilmente quando submetida a fluidos refrigerantes (Fique claro que não estou falando de bebidas refrigerantes...), a exemplo do álcool isopropílico, que foi exatamente o que usei. Ou seja, basta colocar o álcool na região onde o bastão está colado que ele irá soltar facilmente. Sprays aerossóis como o 'Limpa contato' ou similares, também podem ser usados, pois são armazenados sob alta pressão e quando liberados saem frios devido a pressão do ambiente ser menor.
NUNCA USE fluídos oleosos, tipo WD40 que só vai servir para fazer sujeira... Spray congelante também pode ser usado, mas é uma opção bem cara.

Vejam que ainda ficaram algumas marcas rebaixadas na proteção. Eu poderia fazer o mesmo processo para cada uma, mas só ia ter trabalho e mesmo assim não iria ficar 100%.

Fiz a limpeza também usando o álcool isopropílico (gosto dele porque evapora rápido e não deixa resíduos), depois finalizei com graxa de silicone.

Vejam o processo finalizado.

Fiz o mesmo processo para o tweeter. Como o material não é a base de celulose como o do alto falante (provavelmente é folha de titânio), as marcas ficaram mais evidentes, mas bem melhor que antes.

Foto após a finalização do conserto.

Assistência Técnica de monitor de áudio.

Microfone condensador valvulado AKG SolidTube e N-SolidTube

Conserto da fonte AKG N-SolidTube, fonte que alimenta o microfone condensador SolidTube. Essa fonte passou por tentativa de conserto por outro técnico, porém ele não teve sucesso, e o motivo vocês verão a seguir.

Foto do conjunto.

 Assim estava o transformador original dentro da fonte. Não sobrou nenhuma chapa do núcleo para contar a história...

 Sinceramente, não faço ideia do que o outro técnico procurava para destruir o transformador desse jeito. Esse trafo é epoxado, se fosse um normal até poderia ter um fusível térmico, mas não é o caso.

 Aqui a placa já com o trafo novo instalado e adaptado.

 No Brasil, não conheço um fabricante de transformador capaz de fazer um trafo igual o que estava no equipamento. Mas isso não foi problema, deu para colocar um do padrão normal.

Mais fotos da adaptação.

 Mesmo com o trafo original destruído, não foi difícil especificar corretamente o trafo substituto.

Reparem na trilha para dissipação térmica dos transistores e do regulador feita na placa.

 Mais duas complementares na parte inferior da placa.

 Placa instalada na caixa.

 O knob da chave do ground lift também estava faltante, tive que fabricar um novo para repor. Vejam nas fotos a seguir como ficou.

 Tampa superior.

 Painel frontal.

 Painel traseiro.

 Também efetuei uma revisão no microfone.

 Cápsula ou diafragma responsável pela captação do som.

 Circuito valvulado responsável pela amplificação do sinal.

 Transformador de saída de áudio.

 Esse microfone usa uma válvula JJ ECC83S, também chamada pelo código 12AX7, famosa válvula usada em circuitos de áudio. Essa é a versão de alta confiabilidade, contendo os pinos banhados a ouro 24 quilates.

 Compartimento onde o circuito do microfone é instalado.

 Microfone montado.

 Chave atenuadora.

 Janela do led do power ON com o logo da AKG.

 Conjunto em pleno funcionamento.
