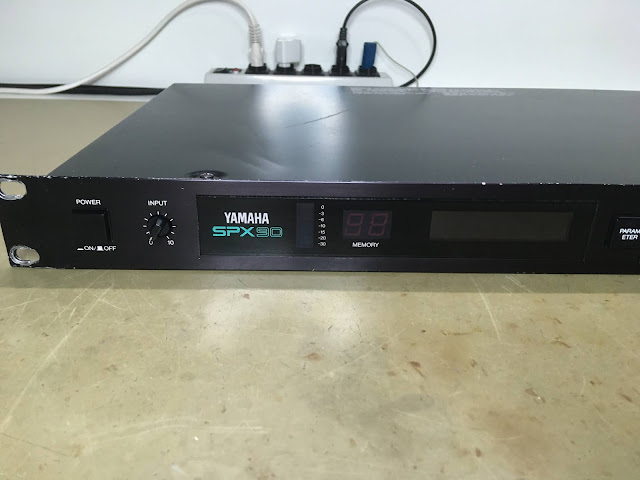

Processador multi-efeitos Yamaha SPX90

Conserto de um processador multi-efeitos SPX90 da Yamaha. Essa unidade apresentava falha ao ligar, e passou por uma tentativa de reparo fracassada por outra assistência.

Placa do teclado.

Display.

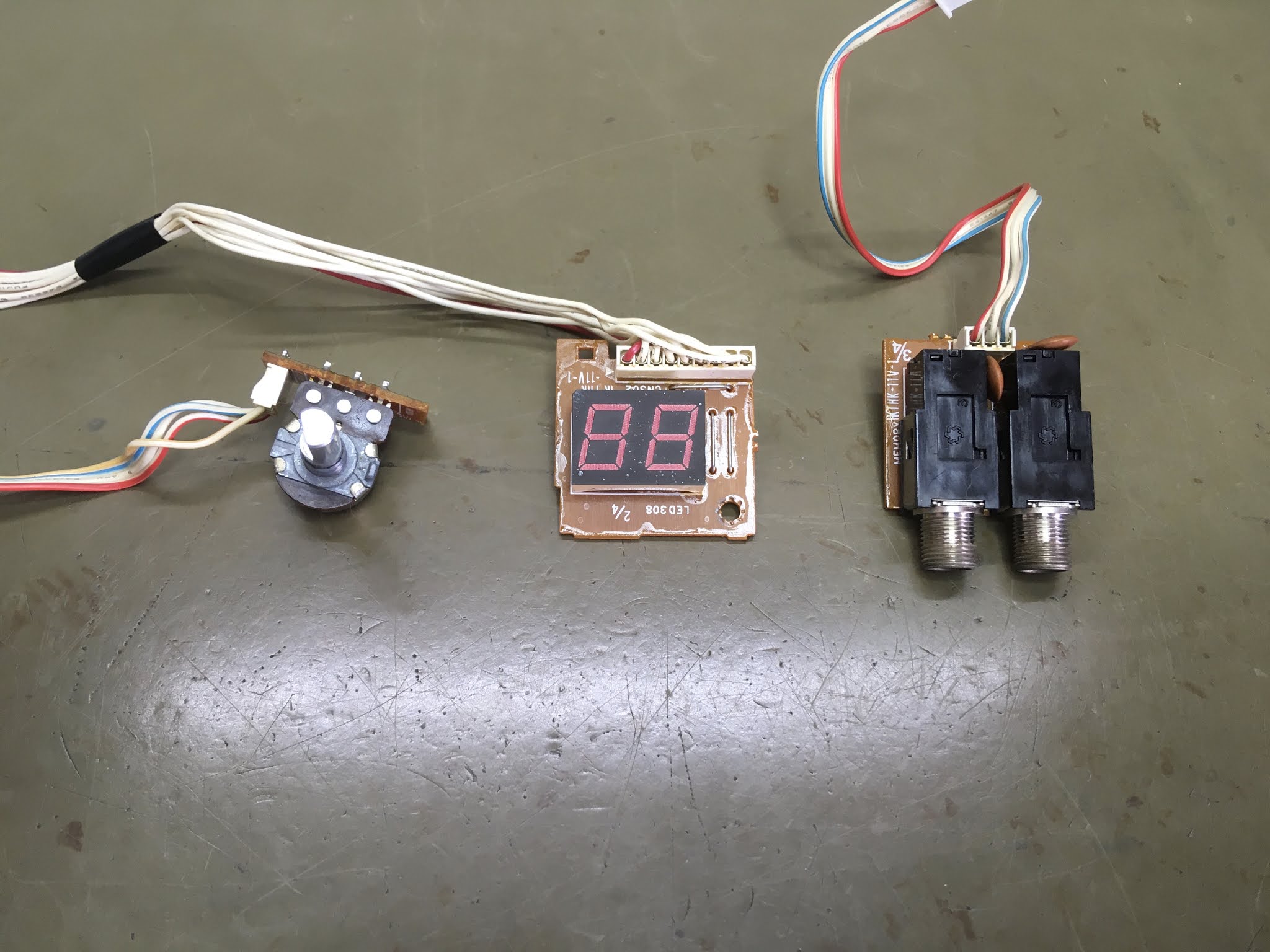

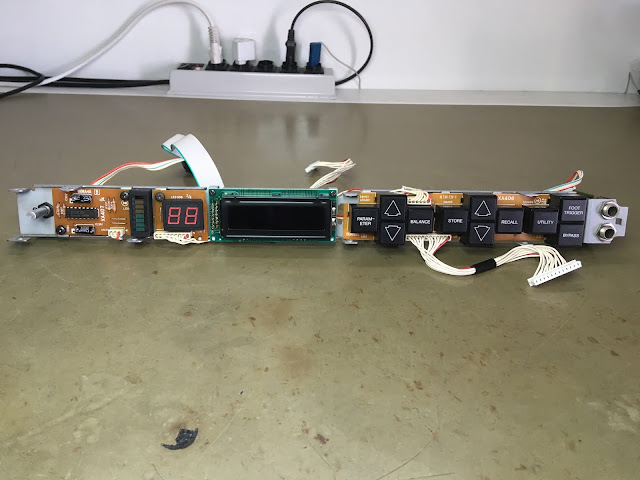

Mais componentes do painel.

Placa principal.

Dois DACs PCM54HP, e parte reguladora da fonte.

Circuitos condicionadores dos sinais de entrada e saída.

Circuitos conversores AD e DA, mais a CPU. Detalhe para a eprom que está com o firmware do SPX90II.

Circuitos DSP e controlador MIDI.

Placa da fonte.

Placas do painel montadas.

Placas montadas no gabinete.

Painel frontal.

Painel traseiro.

Interface de áudio Lexicon Omega

Conserto de uma interface de áudio Omega da Lexicon. Essa apresentava mau contato em todos os controles do painel.

Placa do painel.

Placa do circuito digital e circuito analógico de saída, também há parte do circuito de entrada.

E aqui a placa do circuito de entrada e fonte.

O interessante dessa fonte, é que mesmo usando reguladores TO-220 78XX/79XX (CT) para a linha simétrica de 12V, preferiram usar um conversor buck para a linha de 5V.

Painel Frontal.

Painel traseiro.

Logo na tampa lateral.

Mesa de som Digidesign Digi002

Conserto de uma mesa de som com processamento digital Digi002 da Digidesign. Essa apresentava falha na comunicação, e havia mau contato nos controles de entrada de todos os canais.

Fader automatizado.

Vista interna do gabinete com os faders instalados.

Placa de controle dos faders.

Placa das teclas principais do painel.

Placa de controle analógico.

Placa do display.

Placa dos encoders.

Placa inferior do display.

Placas acima, instaladas.

Placa condicionadora do sinal de entrada e saída.

Conversor AD.

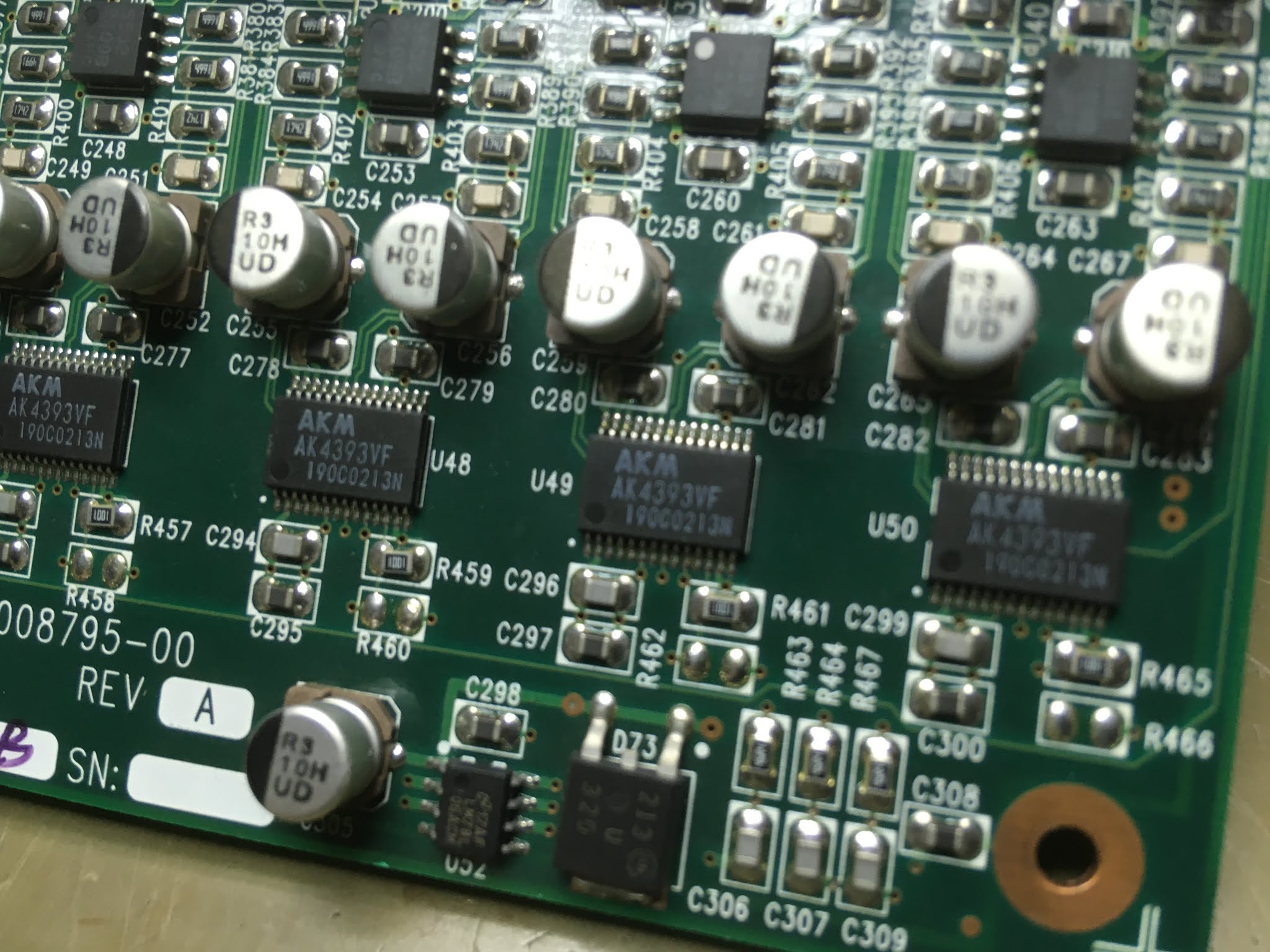

Conversores DA.

Placa da CPU (interface).

Processadores DSP e PLD.

Placa de entrada dos MICs.

Demais placas montadas, só faltando a fonte.

Módulo de fonte.

Mesa montada.

Mais detalhes do painel.

Painel traseiro (conexões).

Tampa inferior.
