Placa principal.
Bem a esquerda está o circuito de saída para headphone e caixas, e ao meio está o circuito de processamento de sinal.
E no centro da foto e a direita da placa está o circuito de processamento central e controle.
Circuito de fonte de alimentação.
Estrutura das teclas, esse teclado emula fielmente um teclado de piano, até pelo peso e dinâmica das teclas.

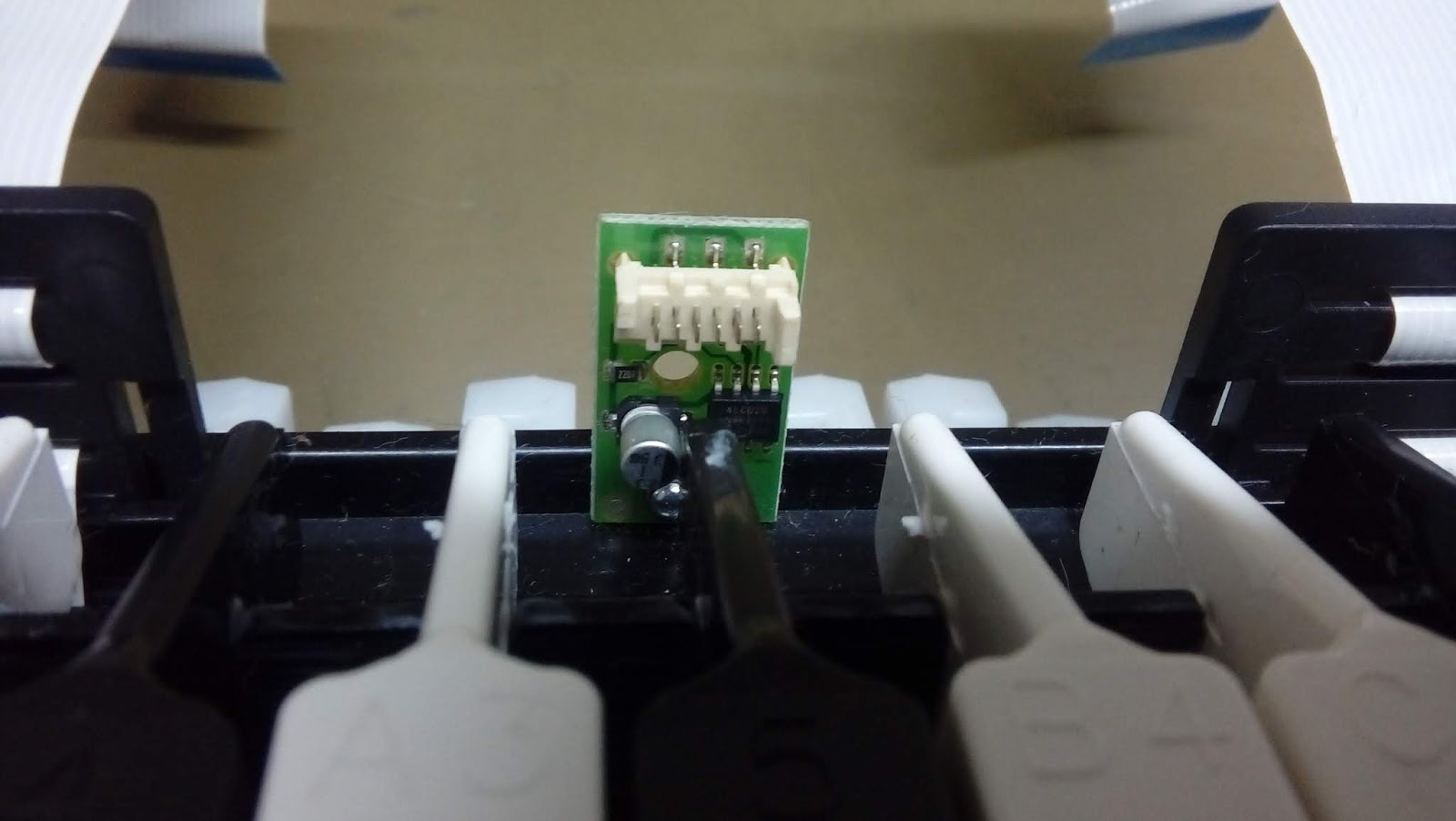

No circuito que trabalha com as teclas há uma memória serial, provavelmente deve atuar quando o teclado trabalha dividido entre piano e sintetizador.
E aqui está a etiqueta do fabricante desse conjunto de teclas, nome FATAR e a fábrica é na Itália.
Segue o link para mais informações desse teclado: http://www.fatar.com/Pages/TP100LR.html , bem interessante a construção.
Placa do painel.
Em destaque está a placa do display.
Pedal de sustentação.
Painel de controle.
Display e controles masters, controles do piano e sample do sintetizador, mais dois módulos de efeitos de modulação.
Depois vem os controles de Delay, equalizador, amplificação/compressão e Reverb.
Logo com o modelo no painel.
Painel traseiro, entradas para pedais de volume e sustentação, entrada USB, entrada e saída para controle MIDI, entrada para monitor, e saídas para caixas e headphone.
Botão de power, entrada de alimentação, etiqueta de número de série e informações.
E novamente o logo do modelo no painel traseiro.
Linda peça, tocabilidade e sons excepcionais.
