Restauração Multímetro Analógico Simpson 260 série 3

Pensando em sempre ter equipamentos de alto padrão para minha bancada, adquiri dois desses multímetros sucateados para restauração no mercado livre, pois não teria condições de comprar um novo devido ao alto valor de venda...
Um deles é o Simpson 260 série 3 do final dos anos 60, que é o que mostrarei nesse post, e o outro é um 260 série 8 modelo recente (anos 2000). Primeiramente comprei o série 3 com intenção de restaurá-lo, mas como seu galvanômetro estava destruído, e seria inviável repará-lo, acabei comprando o série 8 para aproveitar o galvanômetro para o série 3. Como ambos eram sucata, gastei 5 vezes menos comparando com o valor de um novo.

Na sequência de fotos abaixo, vejam a situação que estava a placa do equipamento.

Nessa foto está os componentes descartados da placa. Os resistores estão alterados devido ao tempo, quase 50 anos; o potenciômetro foi corroído por oxidação, mesma oxidação que tive que tirar da placa; um diodo de germânio aberto; e o capacitor (maiorzinho da foto), está rachado.

Isso aqui é o que um dia foi o galvanômetro... Mas foi bom, pois o taut band do série 8 é bem melhor que esse, e deu uma cara mais nova ao multímetro.

Essa é a placa com a serigrafia da escala do série 3, apesar de estar bem apagada, resistiu bem ao tempo.

Aqui está a placa já restaurada. Todos os resistores com termo retrátil foram trocados ou corrigidos por associação. O potenciômetro é um novo adaptado com o eixo do antigo.

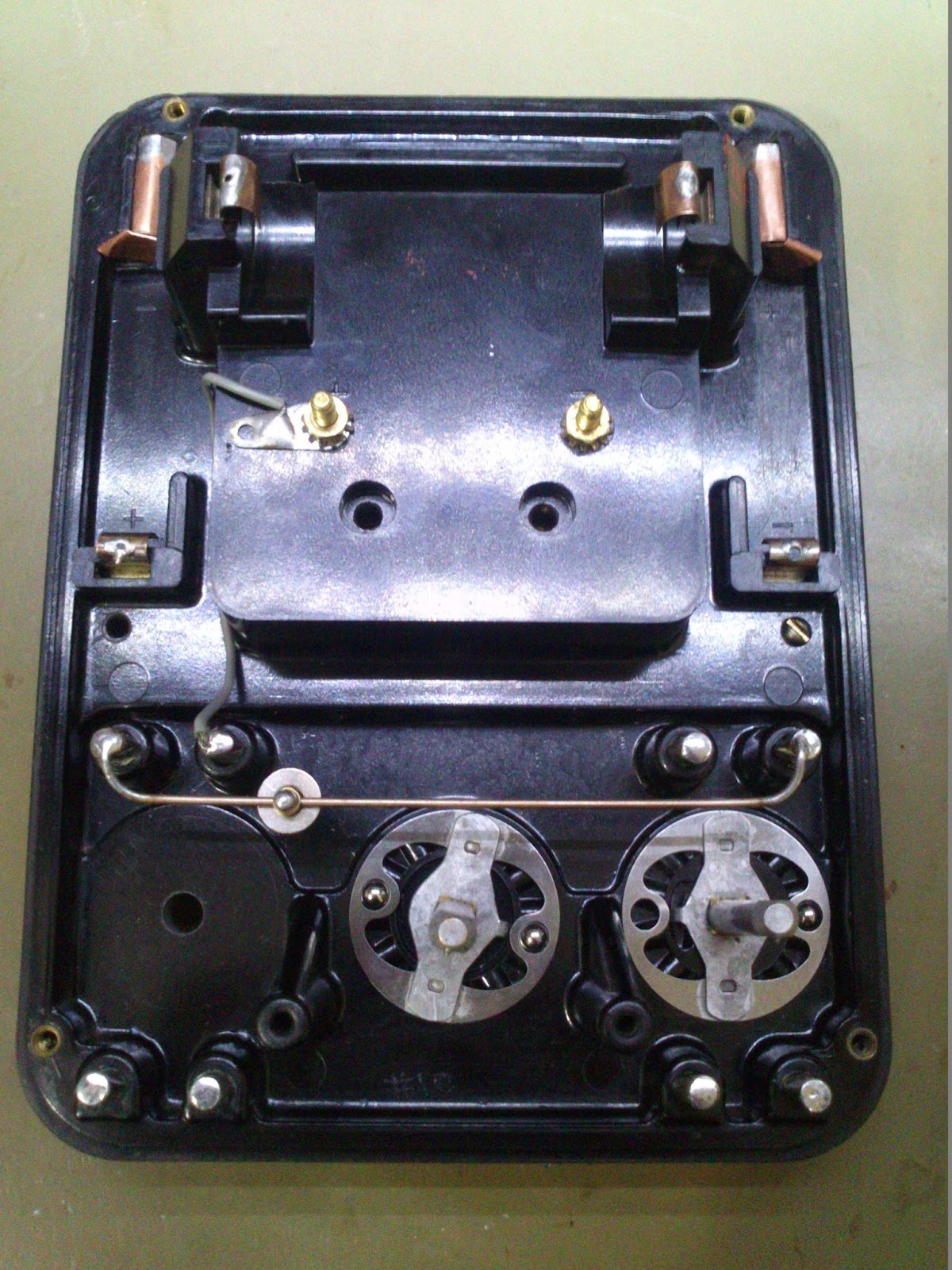

Visão interna da caixa superior, além de limpá-la, tive que adaptar os contatos das pilhas com laminas de cobre.

Placa instalada na caixa. Vejam que adaptei um pot e dois diodos para proteção do galvanômetro. Foi necessário incluir esse circuito, pois o galvanômetro taut band funciona de forma diferente do antigo.

Detalhe para os resistores de alto valor que fazem parte das faixas de 5000V AC e DC. Estão abaixo da placa.

Esse é o galvanômetro do série 8, um baita upgrade para esse multímetro. Vejam que diferente da placa antiga, nessa há uma faixa espelhada para corrigir o erro de paralaxe na leitura das medidas.

Caixa inferior e alça para transporte.

Tampa de proteção do galvanômetro instalada. Detalhe para o parafuso do ajuste de zero do ponteiro.

Aproveitei os knobs de zero ohms e seletor de AC/DC do série 8, somente deixei original o knob seletor das faixas, pois além de estar em melhor condição, esse formato de "cabeça de galinha" dá um charme.

Todos os bornes estavam sujos e oxidados. Vejam o resultado abaixo, deu um trabalhão limpá-los...

Agora tenho uma ótima ferramenta para medir semicondutores, verificar linearidade de potenciômetros, e tendência de oscilações de sinais diversos.

Interface de Áudio Presonus Audiobox USB

Mais uma interface de áudio para manutenção, só que agora é uma Presonus AudioBox USB.
O cliente reclamou que tanto os canais L da saída e do fone estavam inoperantes, e ao contrário do conserto que fiz em uma M-Audio Fast Track, dessa vez tive que importar os componentes e esperar 60 dias para chegar, já que não temos mais a Farnell no Brasil... O bom foi que o cliente concordou em esperar.

Segue fotos da placa depois de executada a manutenção:

 Esse é todo o circuito encontrado dentro da caixa.

 Região onde encontra-se os controladores de áudio digital e saída USB.

 Região dos amplificadores de saída.

 Pré-amplificação e condicionador dos sinais de entrada.

Controles de nível e mixer.

 Detalhe para a lateral em alumínio.

 Painel traseiro, saída USB, entrada/saída de MIDI, saídas L e R e saída para fones.

Parte inferior.

Painel frontal, duas entradas balanceadas, botão para seleção de microfones com função Phantom, controles de nível dos canais, controle de nível de saída e dos fones, e controle de mixer.
