Rack Processador de Sinal Korg A3

Conserto de um processador de sinal Korg A3. O dono dessa unidade reclamou de falha no ganho e ruídos. Em meus testes esses defeitos não ocorreram, mas havia contaminações e oxidações causadas por eletrólito vazado dos capacitores da placa digital.

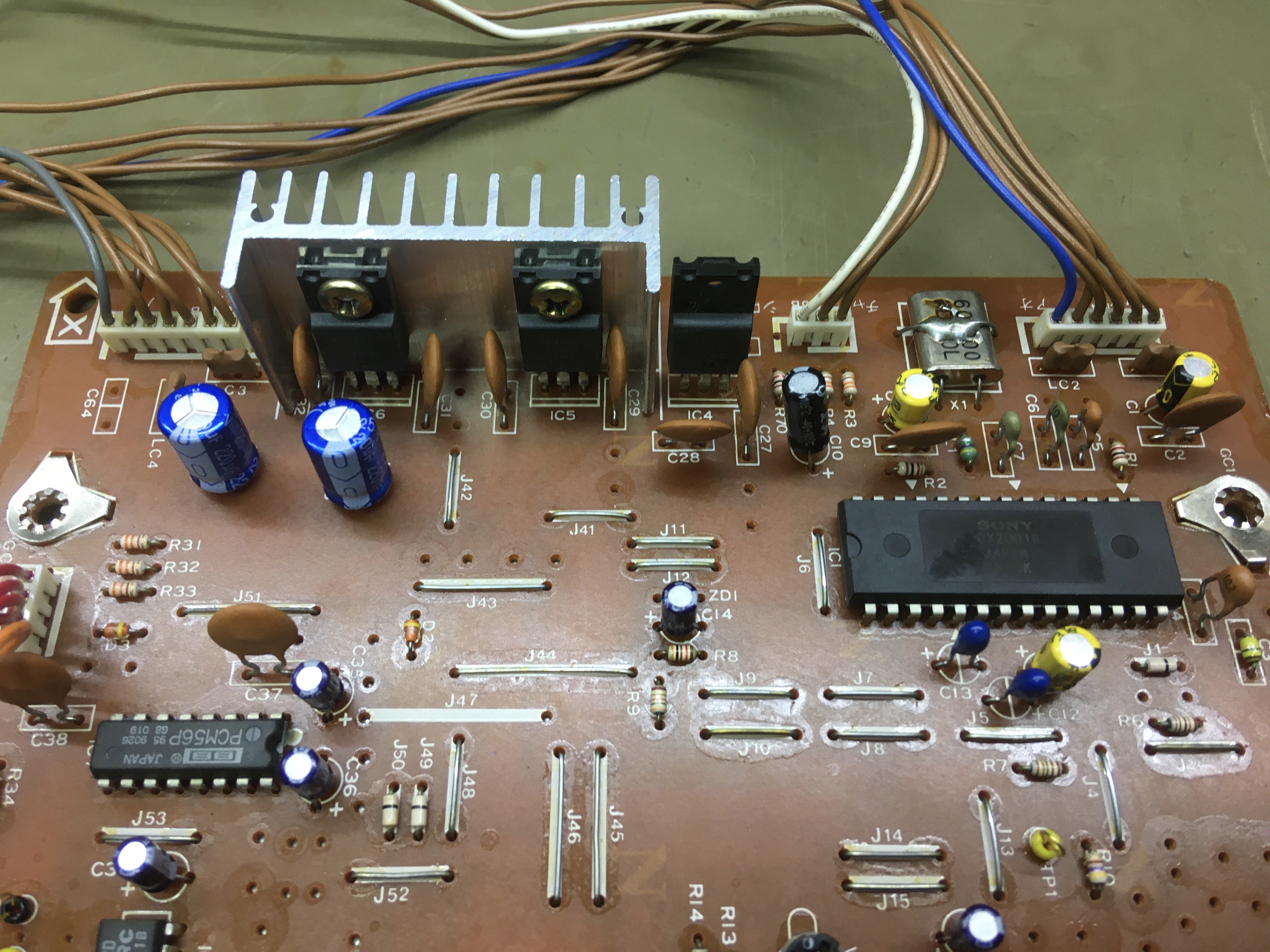

Placa analógica.

Circuito condicionador dos sinais de saída.

Circuito condicionador do sinal de entrada.

Fonte, DAC e ADC.

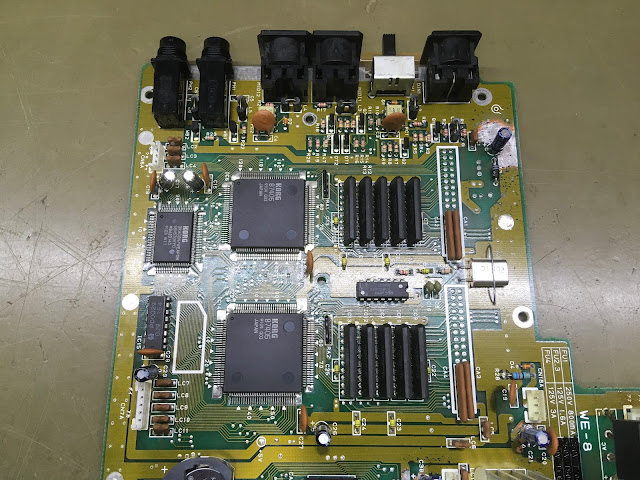

Placa digital.

Circuito de fonte, e o slot do FlashCard.

Circuito CPU.

Circuito DSP.

Tampa inferior.

Transformador.

Placa dos potenciômetros.

Display.

Placas dos controles de ganho de entrada e saída de fone.

Placas montadas.

Painel frontal.

Painel traseiro.



Interface de áudio Focusrite Scarlett 18i8 2°ger

Conserto de uma interface de áudio Scarlett 18i8 2°ger da Focusrite. Essa unidade apresentava falha no circuito controlador USB e também no circuito de fonte.

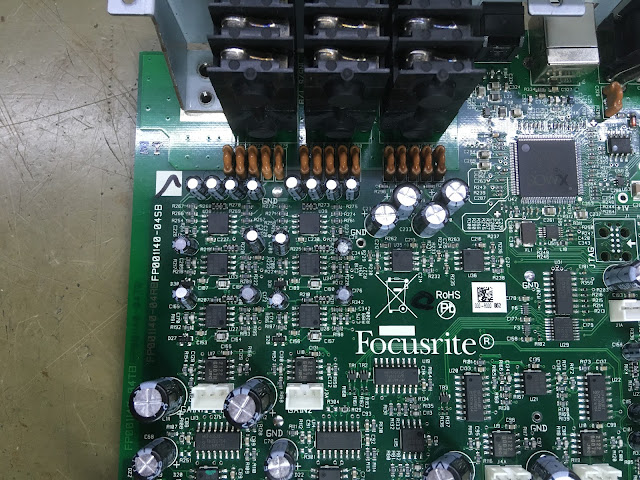

Placa principal.

Circuitos condicionadores dos sinais de entrada dos conectores XLR/TRS combo.

AudioCodecs, saídas para fones e fonte de alimentação.

Circuito processador.

Entradas de linha e saída para monitor.

Placa auxiliar do painel frontal.

Placas montadas.

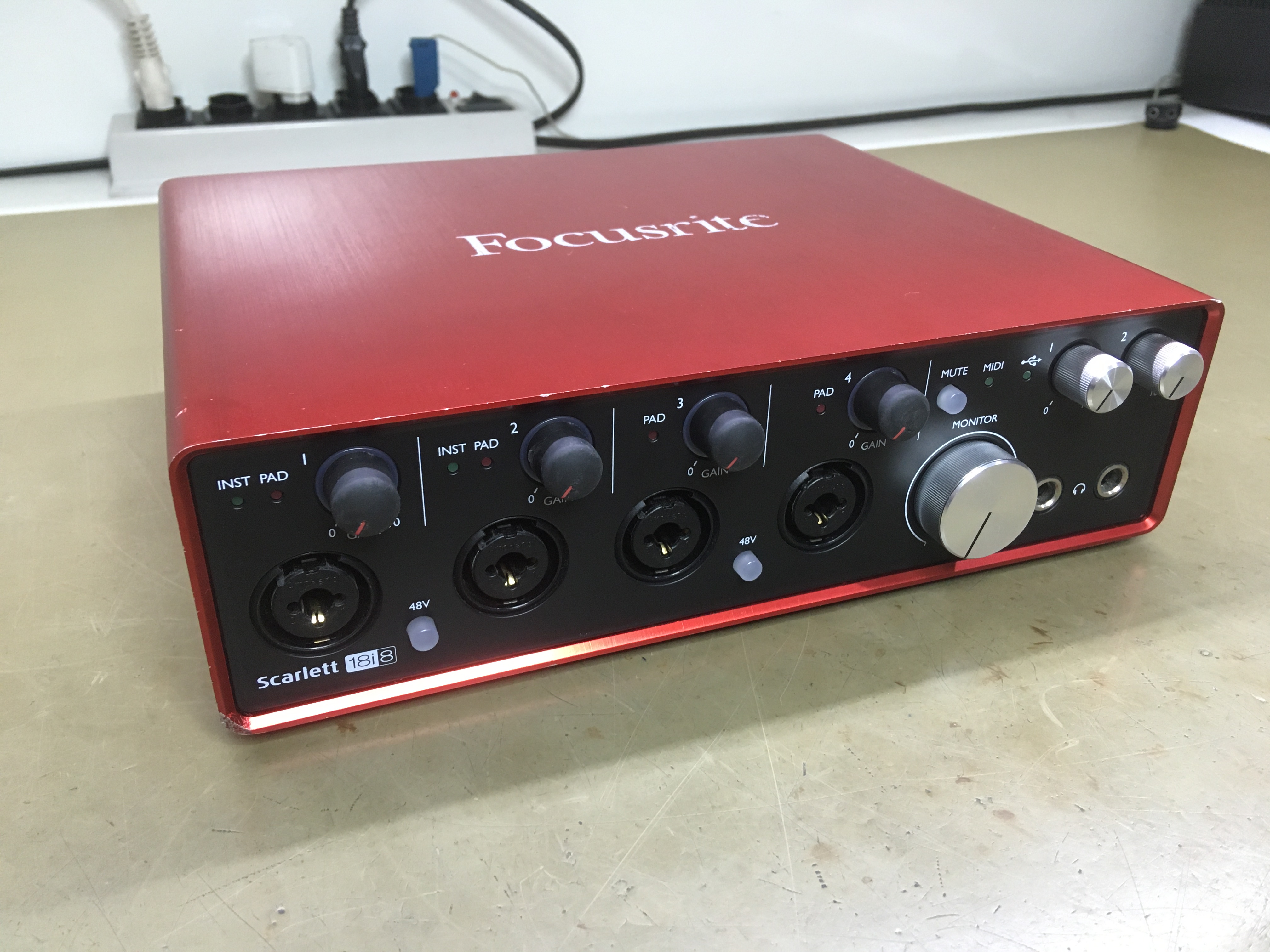

Painel frontal.

Painel traseiro.

Vista superior.

Vista inferior.



Interface de áudio Focusrite Scarlett 6i6 2°Ger

Conserto de uma interface de áudio Scarlett 6i6 2° Geração da Focusrite. Essa unidade apresentava falha na comunicação USB.

Placa principal.

Circuitos condicionadores dos sinais de entrada e saída.

Na parte inferior da foto o circuito de fonte.

Ao centro, os Audiocodecs e os amplificadores das saídas de fone

Circuito digital.

Placa auxiliar do painel.

Placas montadas.

Parte superior.

Parte inferior.

Painel traseiro.

Painel Frontal.



Mesa de som Digital Mackie DL32R

Conserto de uma mesa de som digital DL32R da Mackie. Essa unidade apresentava falha na conexão USB com o computador, somente funcionando a conexão Driver.
Acabei esquecendo de tirar as fotos externas, então pedi para o cliente tirar fotos dos painéis frontal e traseiro.

Segue a foto do Painel frontal, conexões.

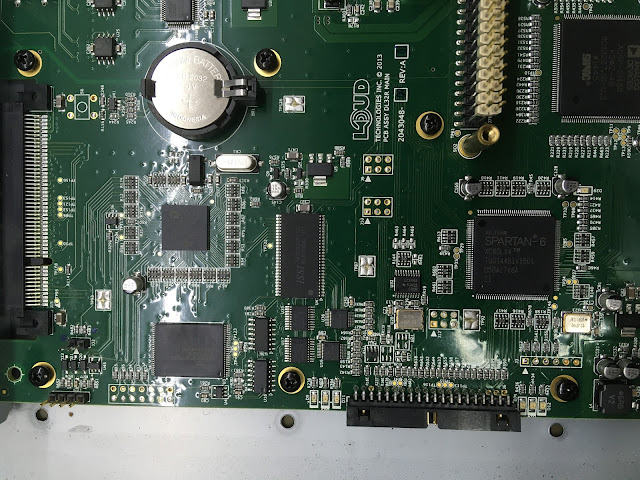

Placa CPU/DSP.

Circuito DSP.

Circuito CPU.

Circuito DAC.

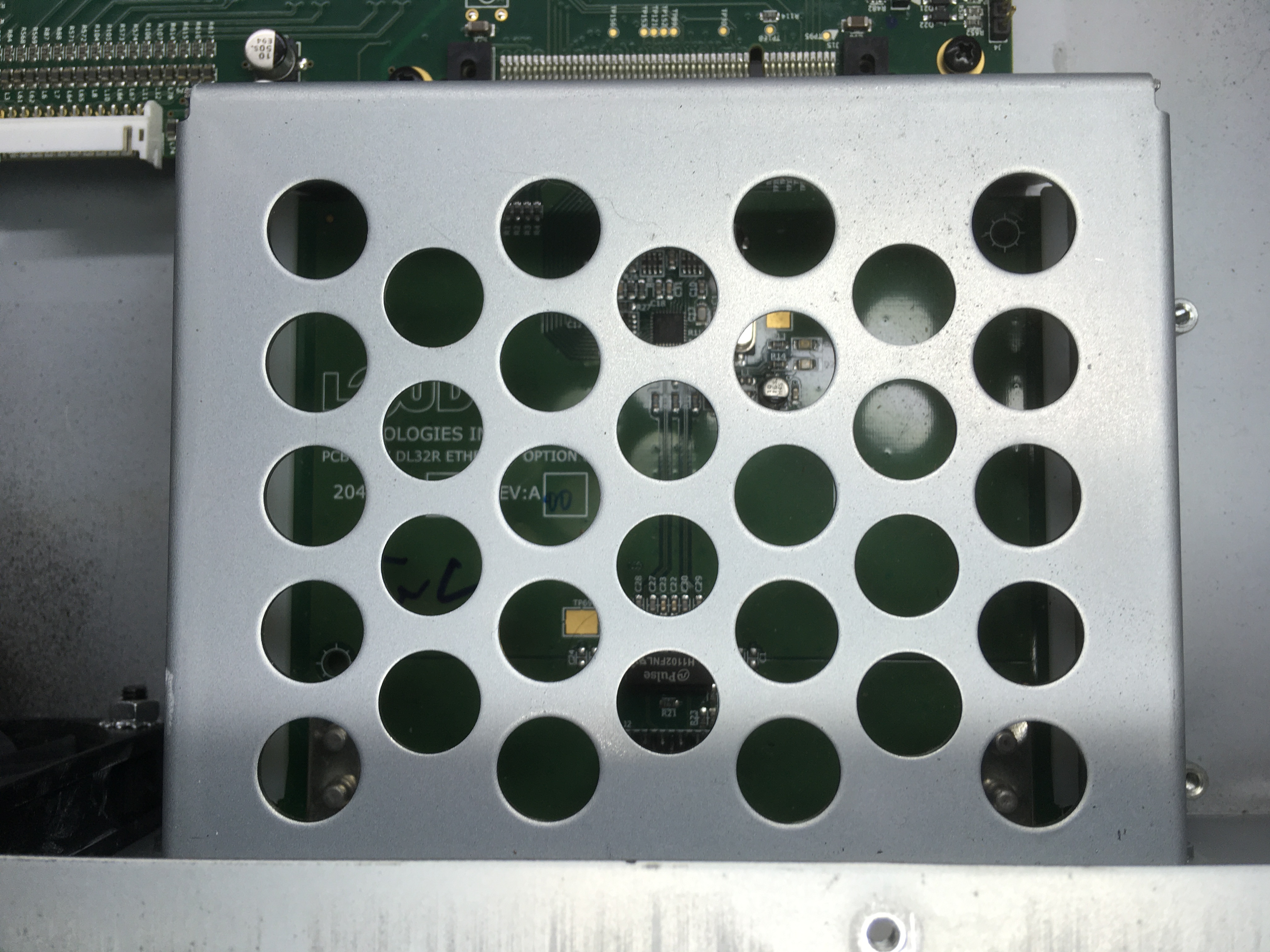

Módulo controlador Ethernet.

Módulo de fonte (Fonte primária)

Coolers.

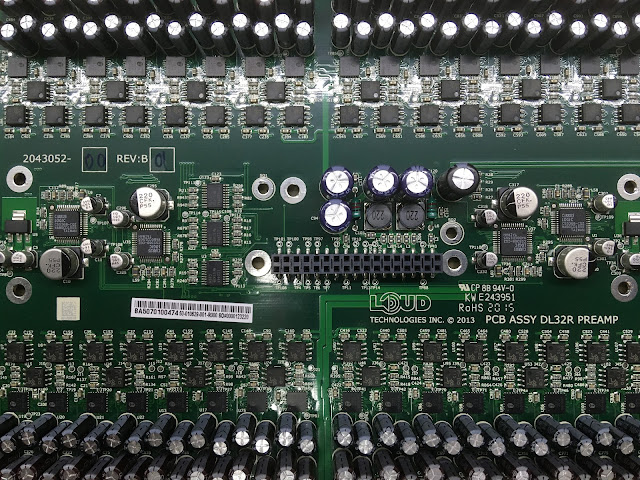

Placa condicionadora dos sinais de entrada e saída (Preamp).

No meio da foto estão os circuitos ADC.

Placa das conexões de saída.

Placa das conexões de entrada.

Placa controladora USB, origem do defeito.

Placas montadas no gabinete.

Painel traseiro.
