Caixa Ativa Mackie Thump TH15A

Conserto de uma caixa ativa Mackie Thump TH15A. Essa é uma caixa com alimentação fixa de 110VAC, mas por descuido ligaram-na no 220VAC. Já sabem o que aconteceu...

Placa da fonte, circuito que sofreu a sobrecarga e danificou.

Amplificador de potência. Classe AB para o Tweeter, e classe D para o Woofer.

Placa do DSP, controlador dos sinais de entrada.

Pré amplificador e AudioCodec.

Filtro de entrada de rede AC.

Conectores.

Vista interna do painel.

Alto falante.

Vista frontal.

Vista traseira.

Painel.

Em detalhes.



Pedaleira BOSS GT-10

Conserto de uma pedaleira GT-10 da BOSS. Essa pedaleira começou a falhar intermitentemente na hora que era ligada, até que com o tempo não ligou mais... E ao contrário do que todo mundo pensa, o causador desse problema não foi os capacitores da fonte, inclusive não houve a necessidade de trocar nenhum.

Placa do display, painel de configurações.

Placa principal.

Fonte e processamento.

Condicionador de sinais analógicos de entrada e saída, mais conversores AD e DA.

Placa das micro-switches dos pedais.

Placas montadas.

DSP dedicado da Roland, e a CPU da NEC Electronics.

Potenciômetro do pedal de expressão.



Painel de configurações.





 Pedais.

Pedais de seleção de banco, e o pedal de expressão.

Praticamente nova.

Interface de áudio MOTU 896 mk3

Conserto de uma interface de áudio MOTU 896 mk3. Esse equipamento estava com falha  nos circuitos de fonte, alimentação phantom power, display e controlador FireWire.

Reparem no backlight do display, o cliente pediu para trocar o fundo verde por azul.

 Placa do painel.

 Mais detalhes:

 Placa da fonte.

 Placa principal.

 Circuito de processamento.

 Circuito condicionador dos sinais de entrada.

 Mais detalhes da CPU e DSP.

 Placa auxiliar, circuito condicionador dos sinais de saída.

 Mais detalhes:

 Tampa superior.

 Painel frontal.

Painel traseiro.

Monitor de Áudio KRK Rokit 8 RPG2

Conserto de dois monitores de áudio Rokit 8 RPG2 da KRK. Um deles estava com ruído causado por defeito no circuito de fonte, e os dois estavam com o famoso problema do grude preto mortal, que com o tempo de uso degrada e começa a contaminar os componentes da placa de potência.

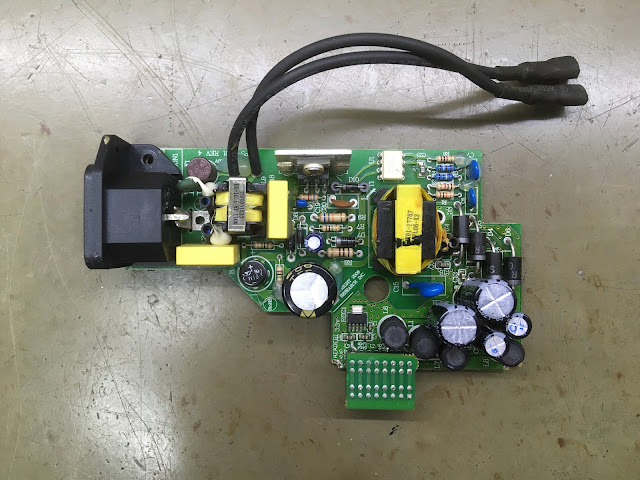

Placa de potência depois de retirado todo o grude, circuitos de fonte e amplificadores de saída.

 Placa do circuito de crossover e controle de ganho de entrada.

Vista interna do painel.

Transformador.

 Entradas de alimentação e de áudio.

 Tweeter e alto-falante.

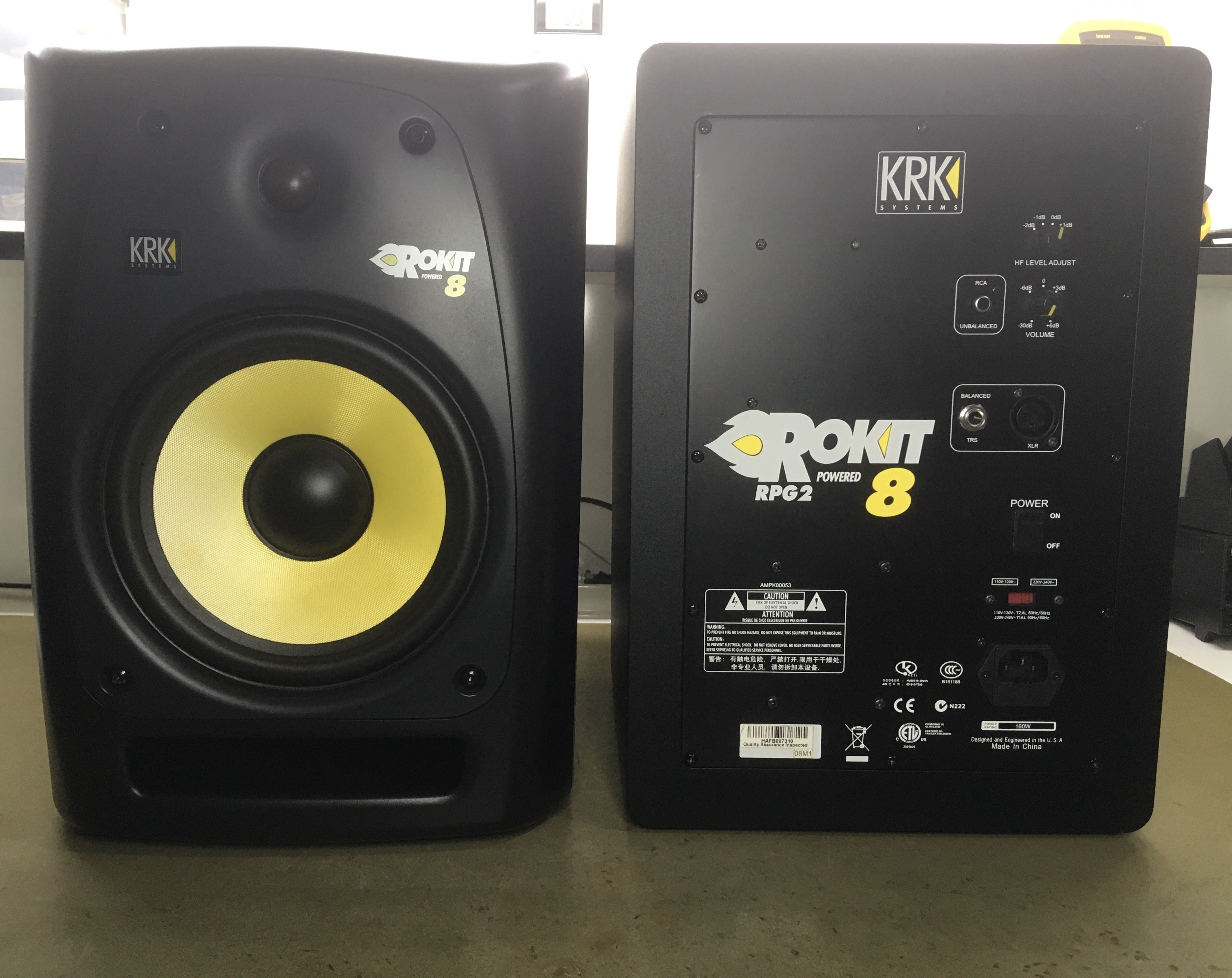

 Monitores prontos.

 Painel.

Parte frontal.
