Pré-amplificador Valvulado PreSonus Digitube

Conserto de um pré-amplificador valvulado Digitube da PreSonus. Esse foi mais um equipamento que sofreu sobrecarga vindo da alimentação. Nesse caso, a sobrecarga queimou um monte de coisas, mas deu para consertar.

Placa principal.

 Circuito equalizador.

 Circuitos de fonte e S/PDIF.

 Circuitos condicionadores dos sinais de entrada e saída.

 Placa do VU.

Placas montadas.

Válvula 12AX7. É a original e está com a serigrafia apagada, impossibilitando identificar o fabricante.

Painel Frontal.

Painel traseiro.

Interface de áudio Focusrite Scarlett 18i8

Conserto de uma interface de áudio Scarlett 18i8 da Focusrite. Essa estava totalmente inoperante devido a uma sobrecarga sofrida pela entrada USB.

Placa dos potenciômetros.

   Placa principal.

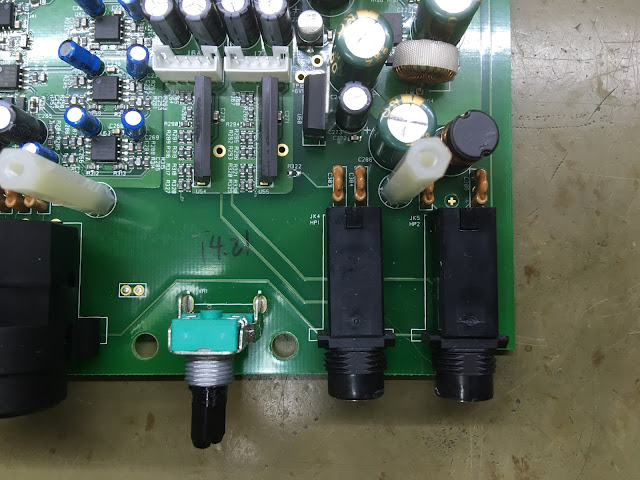

Em detalhe o circuito de saída de fones.

Circuito de fonte.

Circuito digital.

Circuito analógico condicionador dos sinais de entrada.

E o condicionador dos sinais de saída.

Placas montadas.

Painel frontal.

Painel traseiro.

E o logo no case de alumínio.

Teclado Sintetizador Yamaha SY77

Conserto de um teclado sintetizador SY77 da Yamaha. Esse estava apresentando erro de memória sempre quando era ligado, tendo que ser resetado toda vez para funcionar corretamente, e isso acontecia mesmo com a bateria de backup boa. O display também estava com a visibilidade prejudicada.

Placa da fonte.

Transformador.

Display.

Vejam que a película polarizadora superior do display apresenta uma leve degradação. O backlight também não funciona mais, vendo a idade desse teclado, era de se esperar... O cliente não quis trocar o backlight por um modelo atual, pois irá esperar a película degradar completamente para ai sim trocar a unidade de display.

Placa do display.

Placa do circuito DSP.

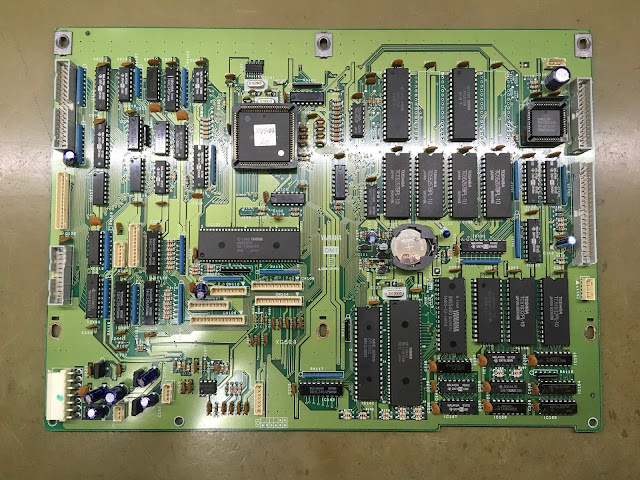

Placa do circuito CPU.

Placas do painel.

Placa dos slots dos cartões DATA e WAVEFORM banks.

Controles do pitchbend e modulations.

Driver de disquete.

Módulo teclas.

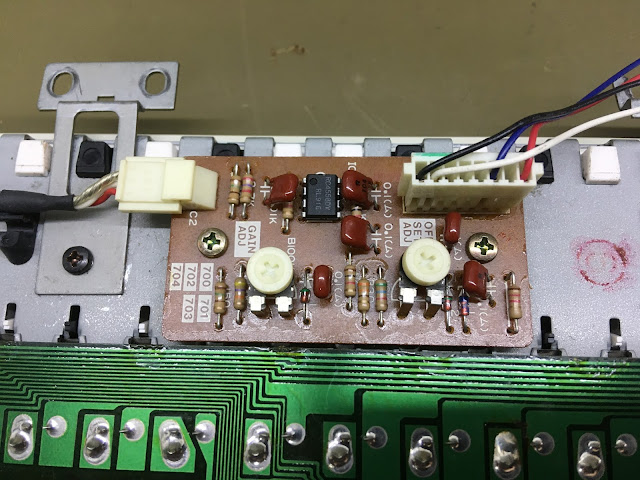

Placa de controle do after touch.

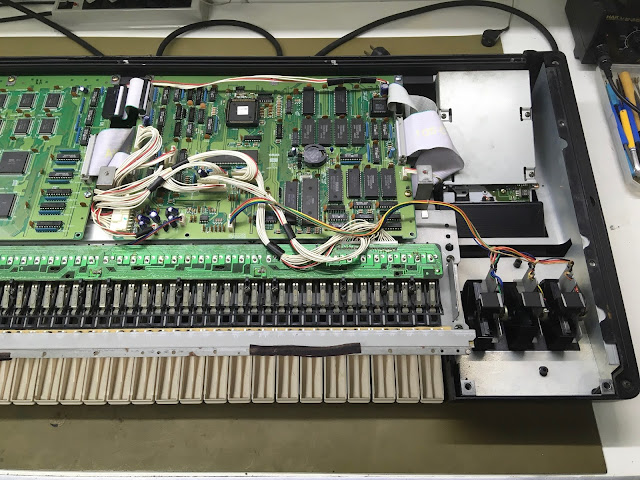

Placas montadas.

Painel.

Painel traseiro (conexões).

Pronto para mais 25 anos de uso.
