Interface de áudio Steinberg MR 816x

Conserto de uma interface de áudio MR 816x da Steinberg. Essa interface apresentava falha nos canais de entrada, com alguns mudos e outros com distorções acentuadas. Também apresentava mau contato nos potenciômetros do painel frontal.

Placa do painel.

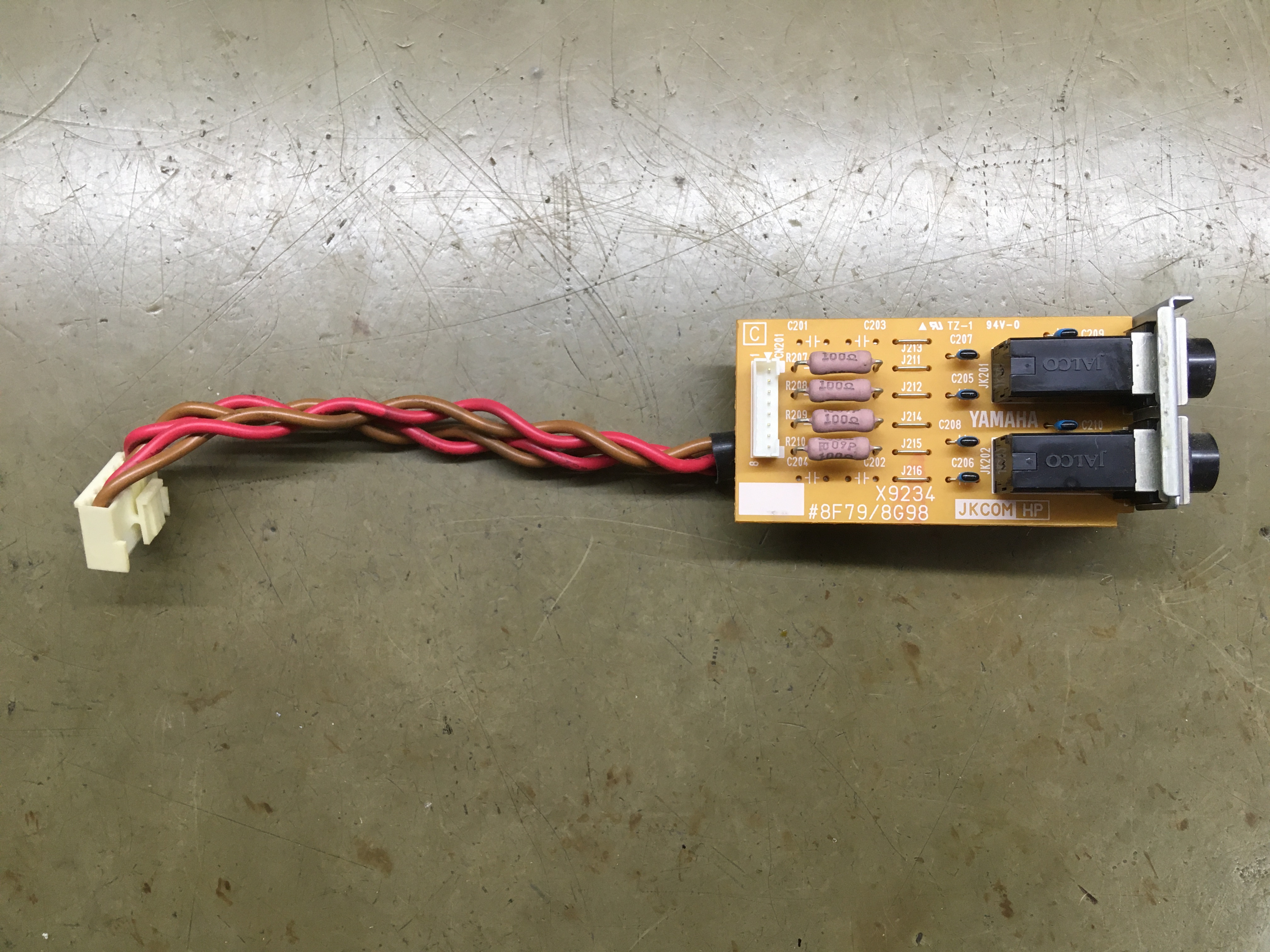

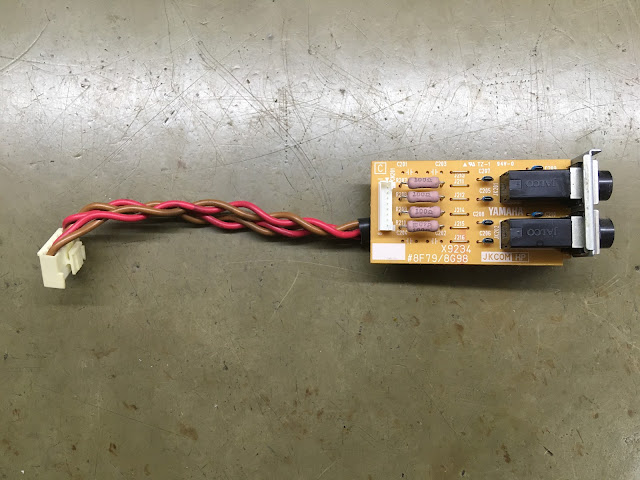

Placa das saídas dos fones de ouvido.

Placa do estágio primário de fonte.

Placa principal.

Circuitos CPU, firewire e SPDIF/ADAT.

Circuito DSP.

Circuito condicionador dos sinais de entrada.

Estágio de conversão AD e DA.

Circuito condicionador dos sinais de saída.

Vista inferior da placa.

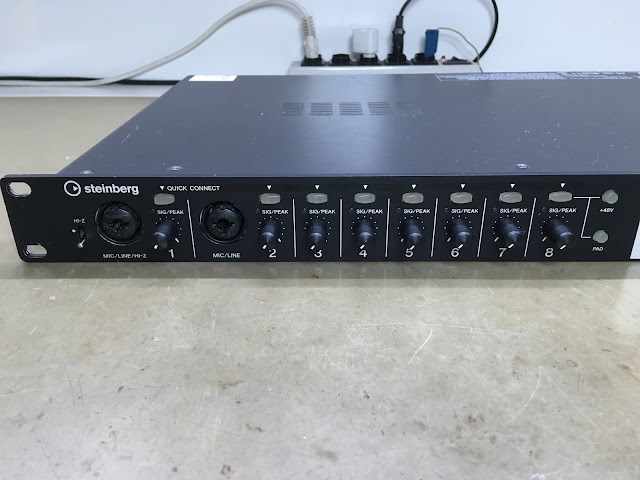

Painel frontal.

Painel traseiro.

Pedaleira Digitech Vocalist Live 5

Conserto de uma pedaleira Digitech Vocalist LIVE 5. Essa unidade estava com falha no circuito de conversão AD/DA. Passou por outra assistência, onde a condenaram com a desculpa de falta de peça... O mais engraçado é que a tal peça está disponível aqui mesmo no Brasil para compra...

Placa principal.

Circuito de processamento.

Circuitos condicionadores dos sinais de entrada e saída.

Circuitos de fonte, e o restante do circuito de saída.

Painel.

Tampa inferior.

Conexões.

Entradas combo Mic/Line e Guitar In.

Saídas Left e Right, Fone e a entrada para Pedal de expressão.

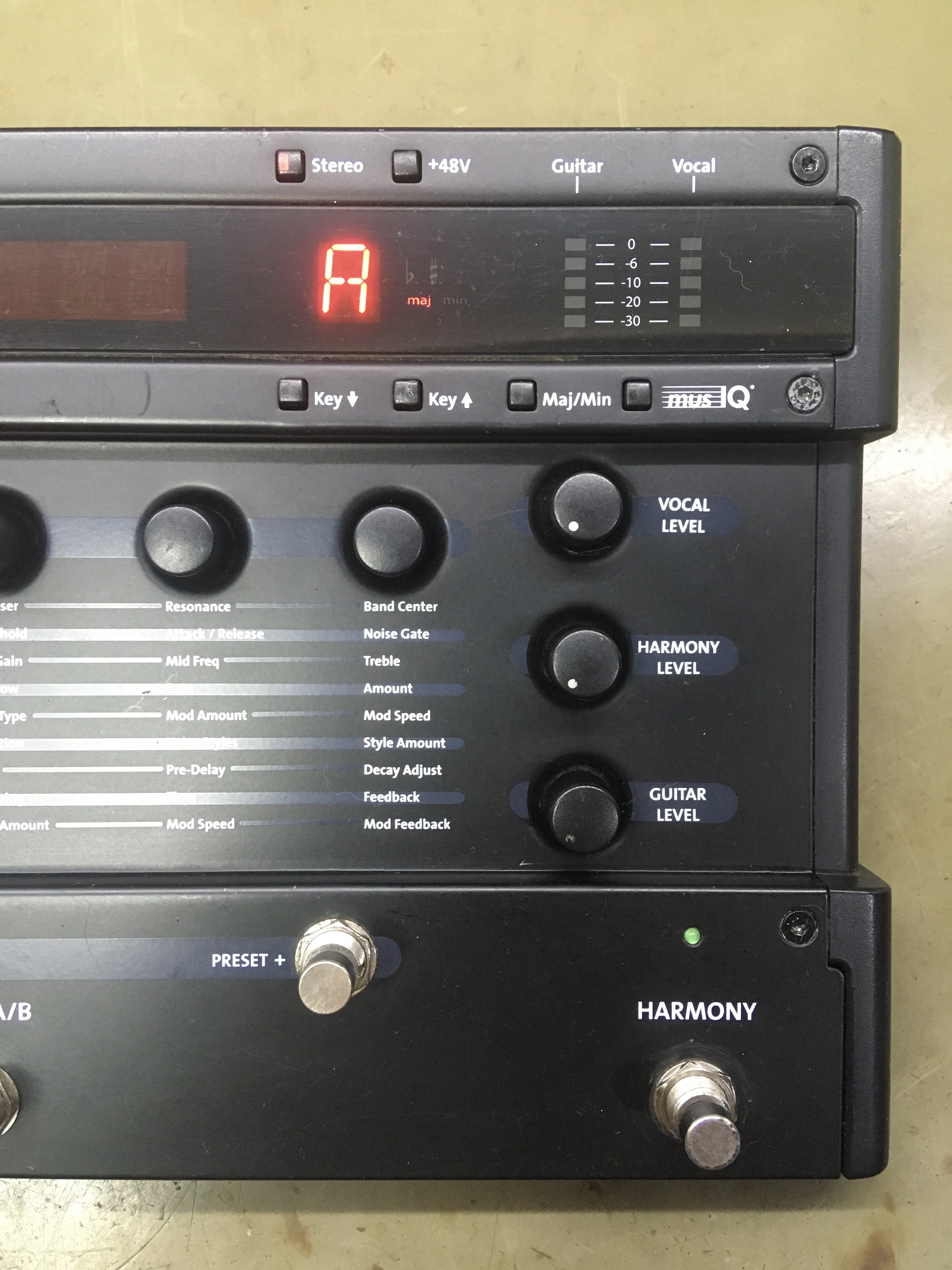

Mais detalhes do painel.



Rack GSP2101 Studio Tube upgrade para Artist

Conserto de um rack GSP2101 Studio tube. Essa unidade foi condenada por outra assistência, mas felizmente consegui consertá-lo, e ainda atualizar para a versão Artist e substituir o display originalmente verde por um Azul.



Placa principal no gabinete.

Fonte (linhas digital e analógicas), circuitos DSP e MIDI.

Transformador, fonte das válvulas, e circuito CPU.

Circuitos condicionadores dos sinais de entrada e saída.

Placa do circuito de saída e do equalizador gráfico.

Placa do painel com o display novo já instalado.

Todas as placas instaladas.

Válvulas.

Conserto pronto.

Painel em detalhes:

Painel traseiro.

Vista superior.

Atualizado para ARTIST Ver: 3.00.00 .
