Revisão de um amplificador Hafler PRO230. O dono desse amplificador reclamou de ruído que acontecia de forma intermitente, mas em meus testes não percebi defeito algum. Como se trata de um equipamento de mais de 30 anos, sugeri uma limpeza e revisão.

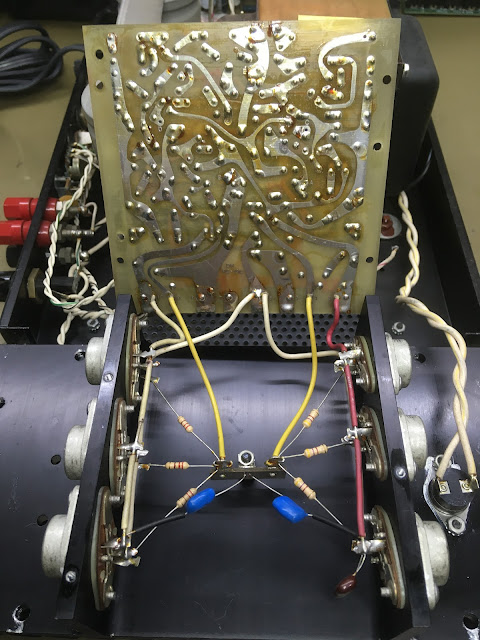

Vista inferior da placa do circuito amplificador, detalhe para a placa sem o comum verniz verde.
Esse amplificador usa no estágio de saída (push-pull ou buffer, como preferir), transistores Mosfet.
É um classe AB com melhor linearidade e resposta em frequência que se utilizado transistores bipolares, e tudo isso com baixa distorção. O porém é que o consumo fica bem maior...

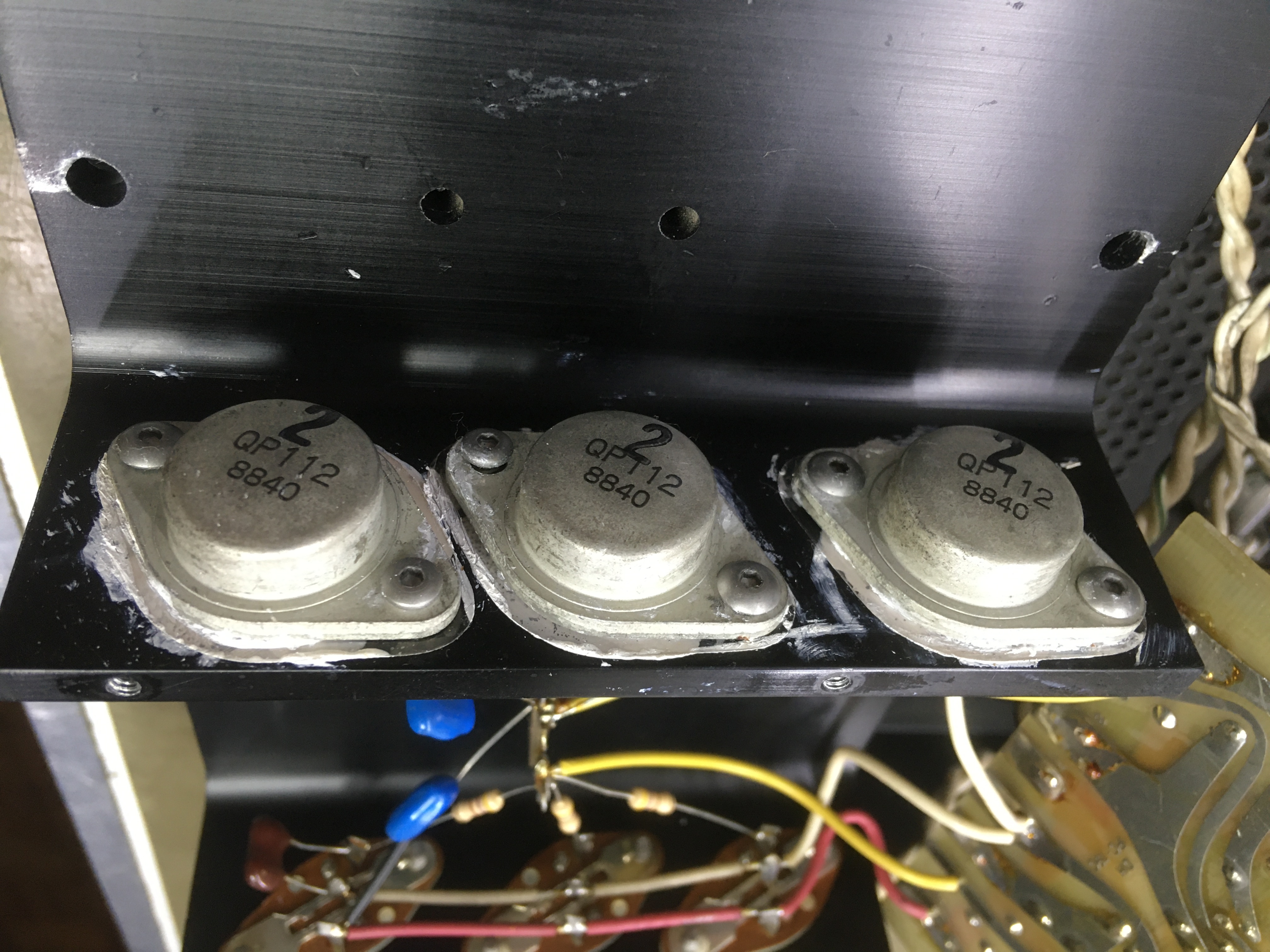

Na foto acima estão os Mosfets canal N, e abaixo estão os canal P, marcação personalizada da Hafler.
Vista superior da placa.
Vista interna.
Circuito de fonte.

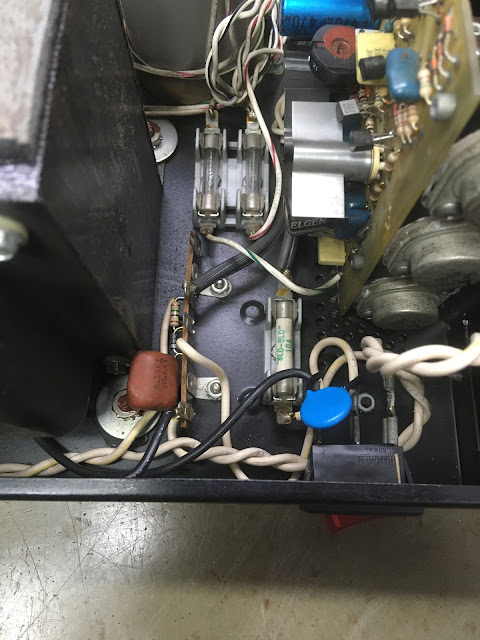

Fusível de entrada, e das alimentações de bias dos amplificadores.
Transformador.
Revisão pronta. Além da limpeza troquei a chave power, e os fusíveis e porta fusíveis das saídas dos amplis.
Dissipador.
Painel traseiro.
Entradas.
Saídas.
