Conserto de um amplificador distribuidor de fone de ouvido Behringer PowerPlay PRO 8 HA8000. Esse apresentava ruído acentuado em todas as saídas, além de falha nos VUs dos canais 1 ao 4.
Esqueci de tirar fotos da placa traseira quando estava solta em manutenção, mas tirei essas duas quando instalada.
Mais detalhes do circuito de saída.

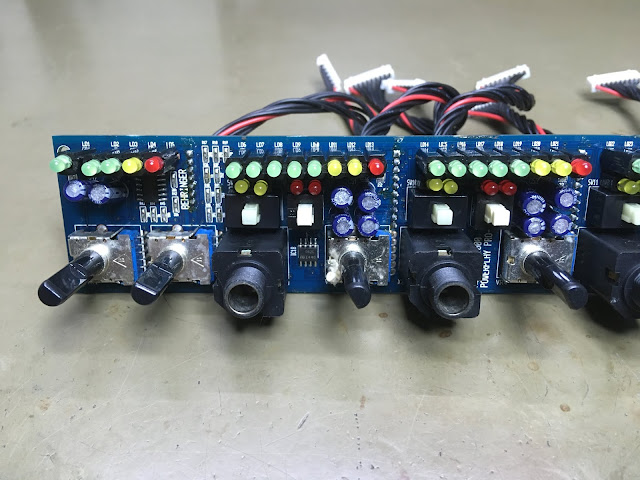

Placa frontal.
Mais detalhes.
Outro lado.

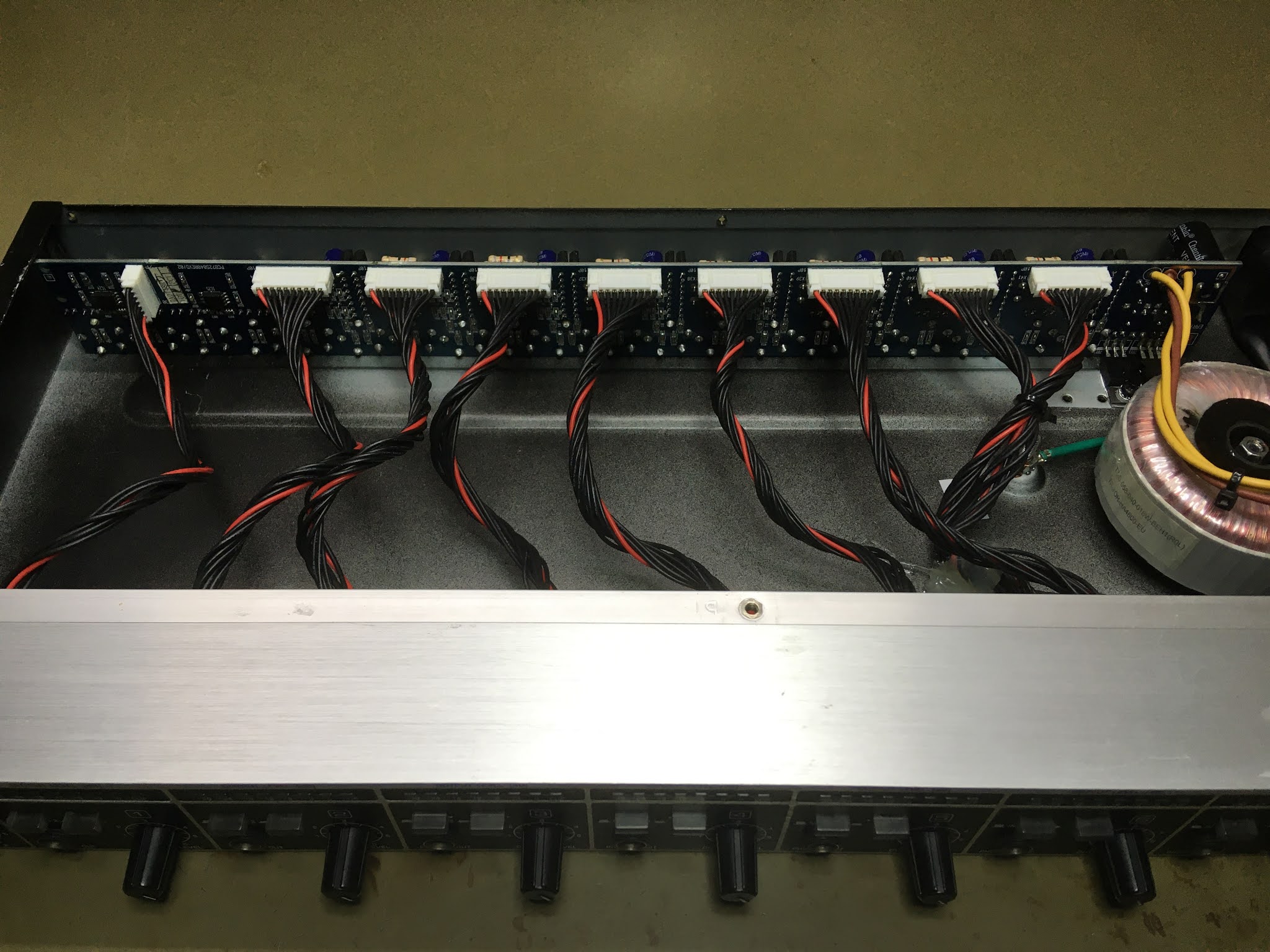

Mais fotos das placas instaladas.
Painel traseiro.

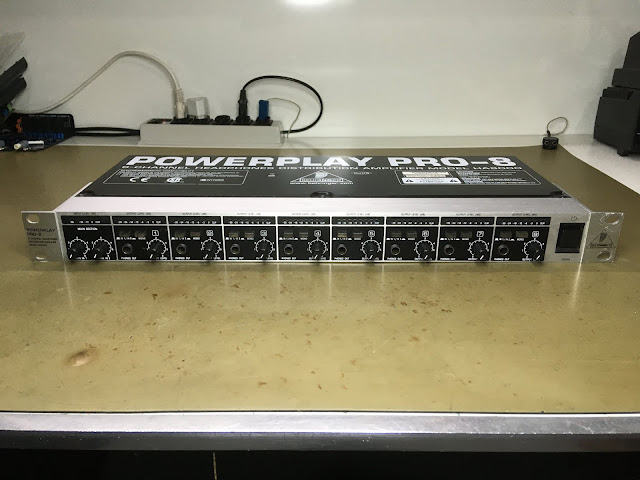

Painel frontal.
Conserto de uma interface da áudio Quad-Capture da Roland. Essa interface passou por revisão e limpeza geral no intuito de ser vendida.
Placa do painel.
Placa principal.
Circuito de fonte
Circuitos condicionadores dos sinais de entrada e saída.

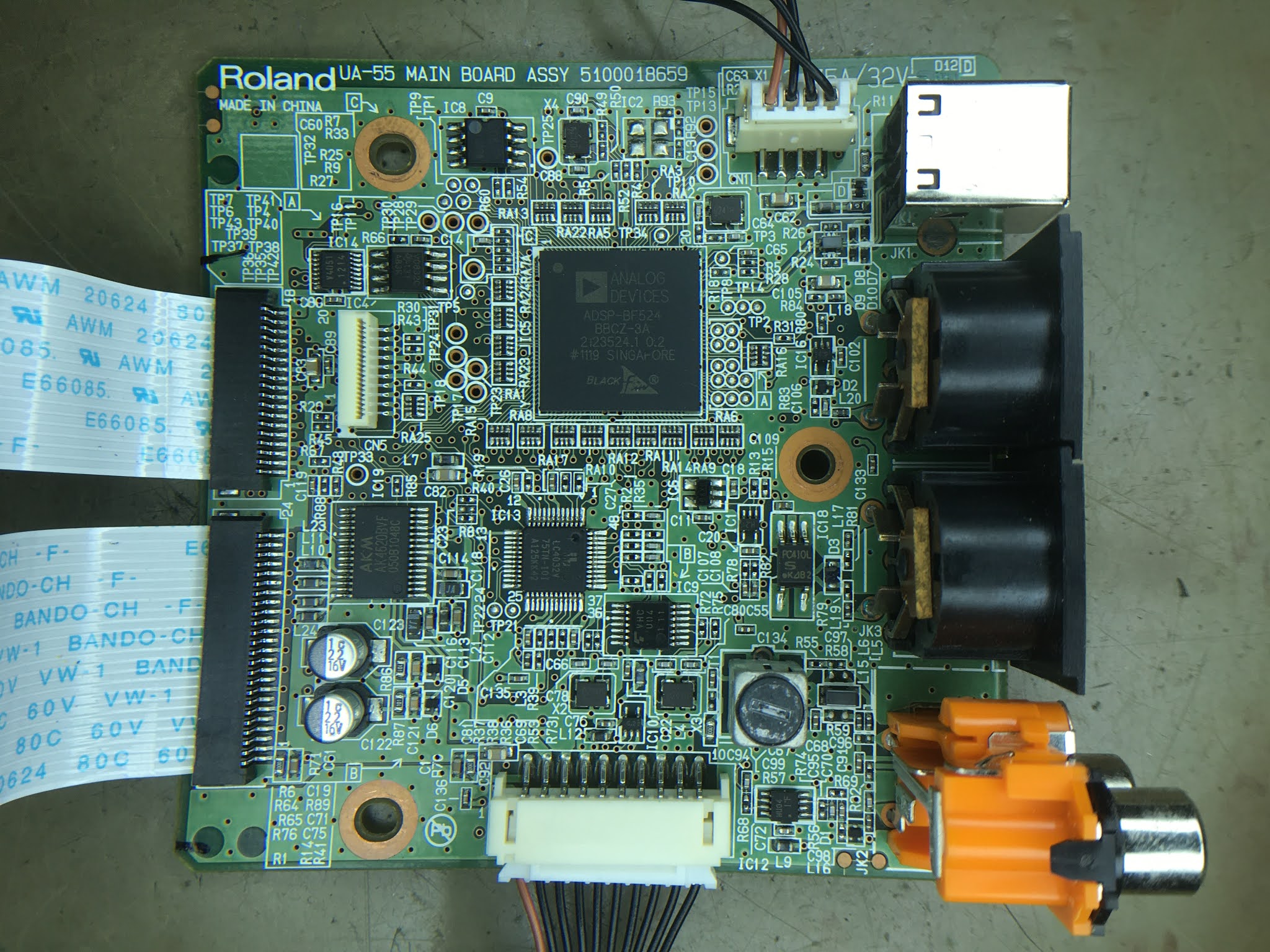

Placa do circuito digital.
Audio transceiver, responsável pelo SPDIF.
Audio Codec, responsável pela conversão AD e DA.
Essa interface apresenta um ruído característico em alto ganho quando usado a função Hi-Z do canal 1. Reparem no nível que aparece no medidor, mesmo sem nada na entrada.
Para instrumentos musicais, é praticamente impossível alguém precisar de tanto ganho para amplificar esse tipo de sinal. Vejam as duas fotos a seguir:
Reparem que quando o ajuste está por volta das "3 horas", o ruído desaparece.

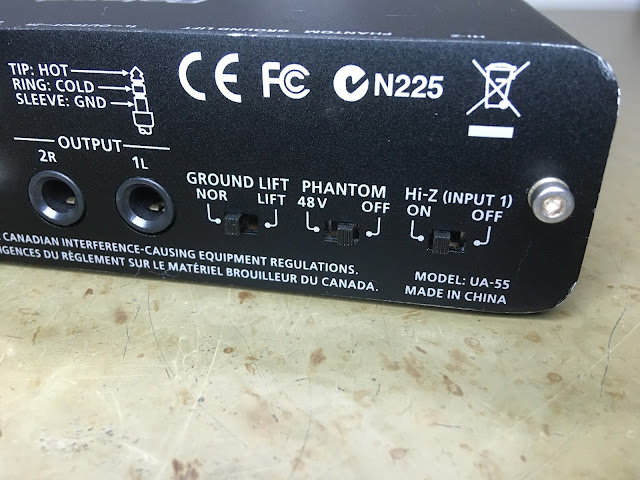

Basicamente, por ser uma interface de baixo custo (isso mesmo que vocês leram...), fizeram um "gato" aproveitando o circuito balanceado de entrada, colocando um transistor jfet em série pela via Hot (controlado para ter uma impedância X), que pode ser anulado pela chave traseira (conforme mostra na foto abaixo). Mas por que o ruído aparece? Simples, sendo uma entrada balanceada o intuito é eliminar ruídos, e para isso o circuito tem que ter a mesma impedância nas vias Hot e Cold. Instrumentos comuns não utilizam cabos balanceados, por isso a necessidade de alterar somente a via Hot, porém isso desbalanceia o circuito deixando-o suscetível a ruídos em alto ganho. Em interfaces que isso não ocorre, é usado uma entrada especifica para o Hi-Z, que não é o caso dessa.
Um exemplo de interface com essa mesma característica que tive contato, é a Apogee One.
Parte superior da tampa.
Painel frontal.
Painel traseiro.
