Mesa de som Digidesign 003

Conserto de uma mesa Digidesign 003. Essa mesa apresentava falha na comunicação FireWire, e também estava com oxidações na placa CPU.

Tampa superior, e sua placas.

Faders.

Placa de controle (botões), acima dos faders.

Placa dos Encoders e VUs.

Placa de controle das entradas 1 ao 4, e também a placa de controle das saídas de monitor e phone.

Placa do display.

Tampa inferior.

Placa de controle dos Faders.

Módulo de fonte de alimentação.

Placa CPU.

Placas das conexões de entrada e saída.

Placa dos audiocodecs, circuitos condicionadores dos sinais de entrada e saída, mais o estágio secundário regulador da fonte.

Painel de conexões. Tirei as fotos de cabeça para baixo para ter uma melhor nitidez.

Tampa inferior.

Painel.

Faders.

Controles de ganho, e navegação (software DAW).

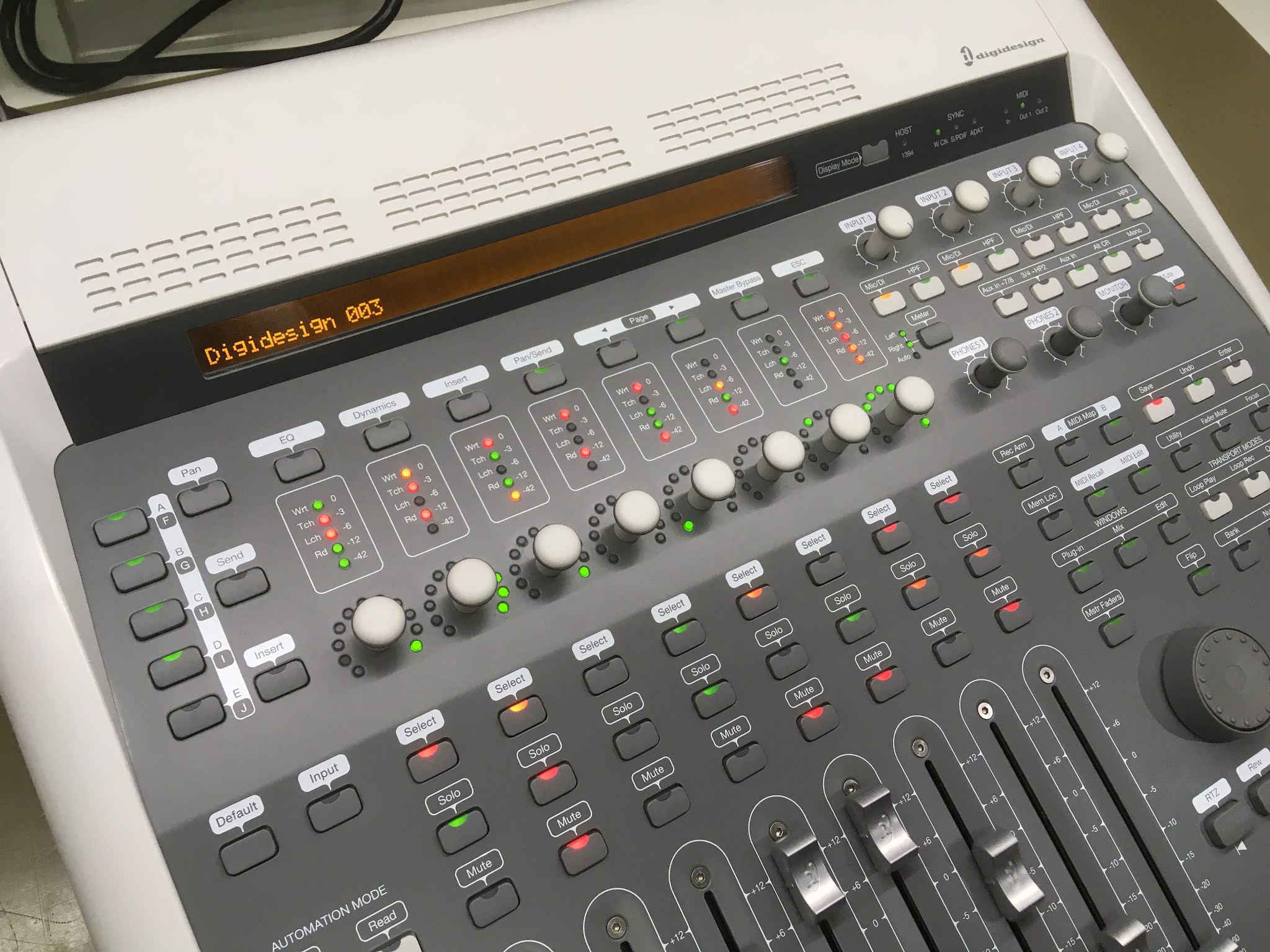

Display, VUs e encoders.

Interface de áudio Focusrite Scarlett 18i20 2°ger

Conserto de uma interface de áudio Scarlett 18i20 2°geração da Focusrite. Essa interface apresentava falha no circuito processador, deixando a comunicação e as funções de controle inoperantes.

Placa principal.

Circuito processador.

 Fonte, estágio secundário de regulação.

Circuito conversor AD/DA, e saídas de linha.

Circuito de saída dos fones.

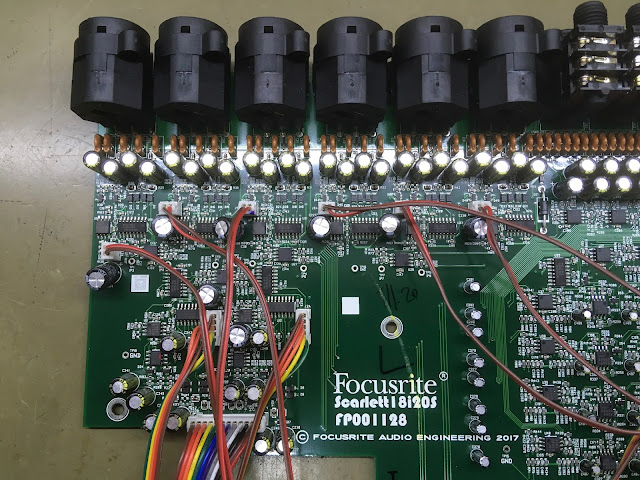

Circuito de entrada.

Módulo de fonte de alimentação.

Gabinete.

Conectores de saída dos fones.

Conectores Combo TRS/XLR dos canais 1 e 2.

Placas montadas no gabinete.

Tampa do gabinete.

Parte inferior.

Painel frontal.

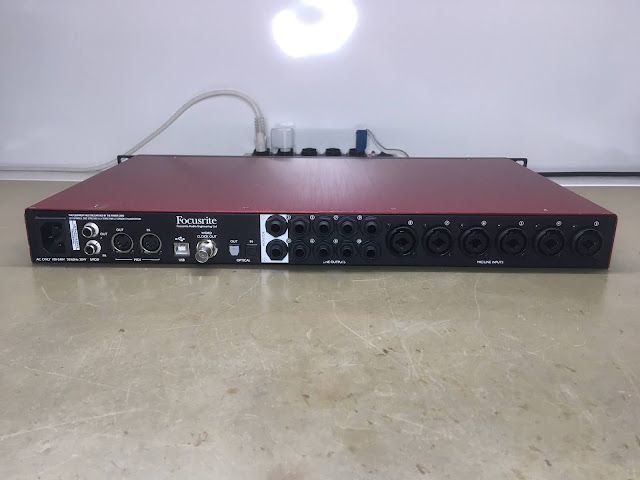

Conexões traseiras.

Interface de áudio Focusrite Forte

Conserto de uma interface de áudio Forte da Focusrite. Essa interface não ligava devido a uma sobrecarga na entrada de alimentação de fonte externa. Esse também foi um caso de equipamento que passou por "assistência especializada", mas que não deram conserto...

 Placa principal.

 Circuitos de saída, entrada, fonte, controlador USB e o microcontrolador dedicado para áudio digital XMOS

Circuitos de controle de ganho, conversores AD e DA, saída para fones, mais o restante da fonte.

 Parte inferior.

 Mais detalhes.

 Vista interna da tampa superior.

 Placa do display.

Interface montada.

Tampa inferior.

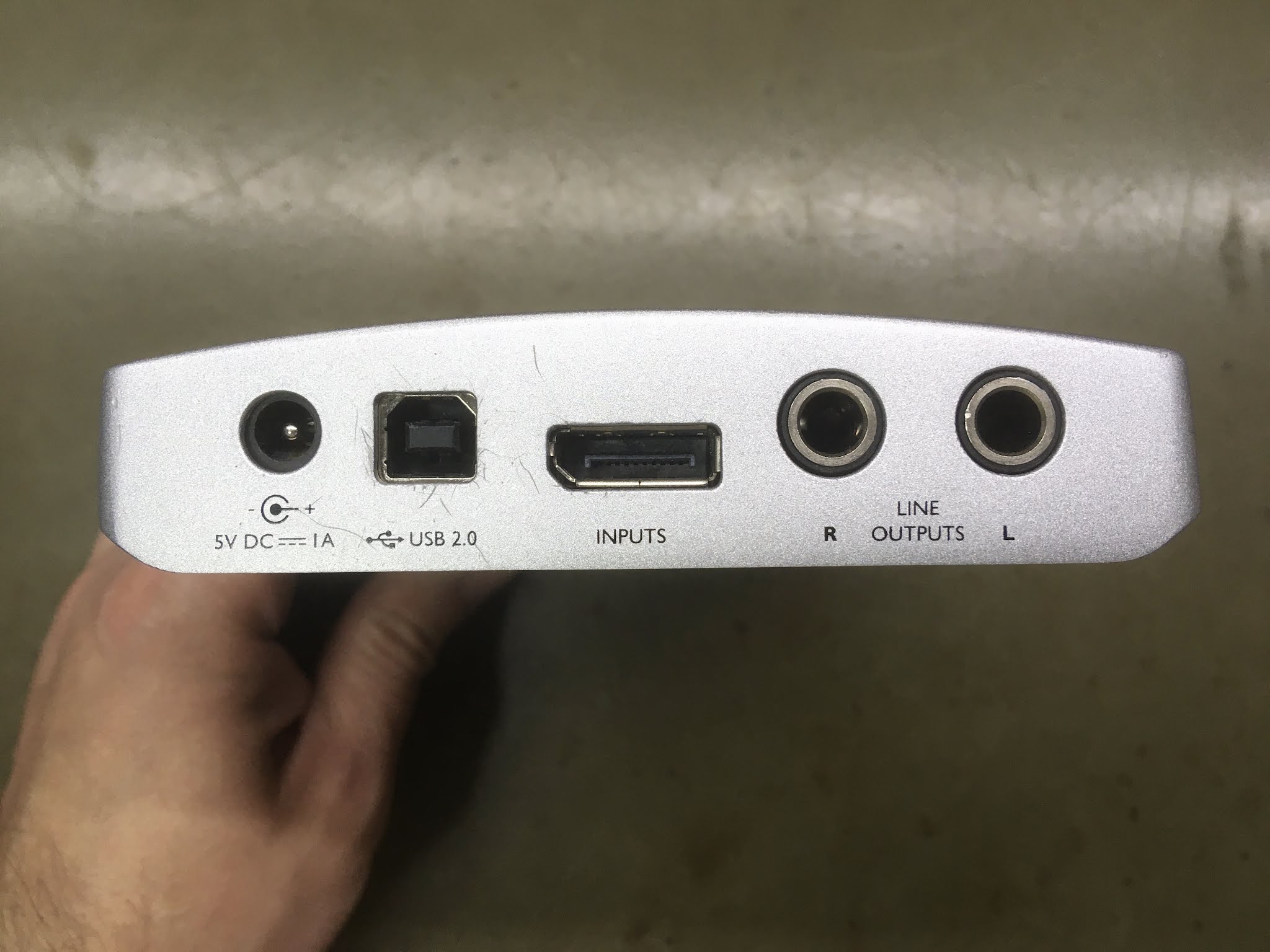

 Conectores.

 Entrada para fones.

 Cabo Breakout com as conexões de entrada.
