Compressor COMP-3A Golden Age Project

Conserto de um compressor COMP-3A da Golden Age Project. Essa unidade estava com defeito no circuito de entrada.

A alma da compressão do sinal são essas duas foto células em conjunto com uma placa eletro-luminecente. Conforme visto nas duas fotos abaixo:

De acordo a placa vai iluminando, as foto células controlam o ganho.

Placa.

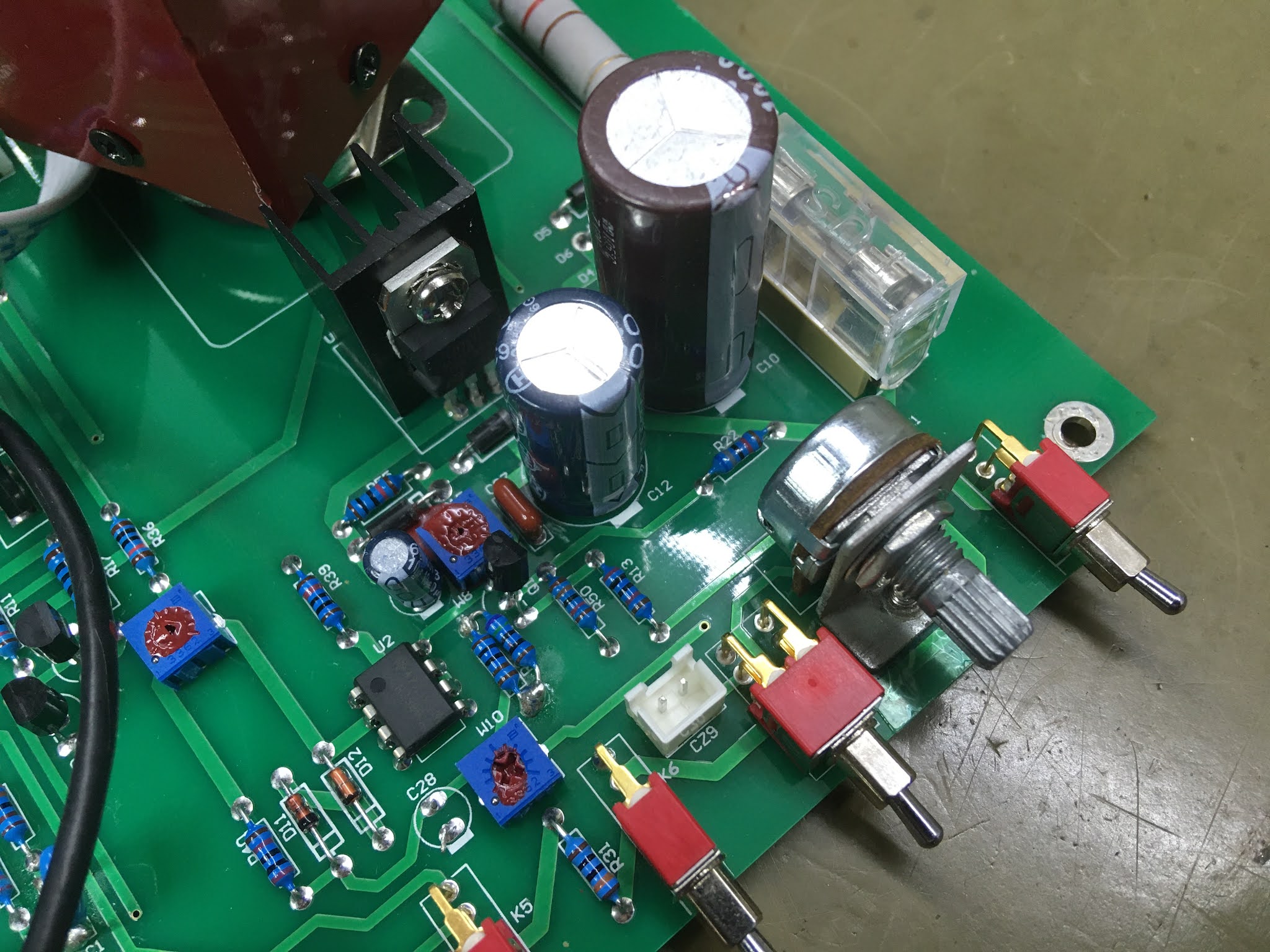

Circuitos de fonte e condicionador/controle dos sinais de entrada e saída.

Transformador de saída, e o "tanque" de controle de compressão, que deve ser protegido de qualquer luz externa.

Circuito de entrada, transformadores e relês de seleção dos taps.

Mais detalhes da fonte.

Placa montada na caixa.

Painel frontal. Detalhe para a cara vintage do equipamento, principalmente o VU.

Painel traseiro, conexões.



Caixa amplificada PRO BASS Power Bass 215

Conserto de uma caixa amplificada Power Bass 215 da PRO BASS. O cliente, como comumente acontece, por descuido ligou-a em tensão de alimentação incorreta, e isso danificou o circuito do amplificador de saída praticamente inteiro...
Essa caixa não tem informações de serviço disponíveis para consulta, e para piorar a situação, o técnico que "tentou arrumar" essa caixa antes de mim, ainda deixou a placa faltando componentes. Felizmente consertei-a com sucesso.

 Placas instaladas no painel.

Como o pessoal técnico costuma me pedir informações, nesse caso resolvi tirar fotos mais detalhadas para o pessoal consultar. Segue ai de mão beijada, pessoal:

Placa da fonte e amplificador de saída.

 Placas das conexões de entrada e pré-amplificador.

 Em detalhes.



Placa do display e conexões multimídia.

Circuito filtro dos transdutores.

Vista interna do painel.

Tweeter e alto-falantes de 15".

Com a grade de proteção.

Vista interna, alto-falantes.

Tweeter.

Painel montado na caixa.

Amplificador de potência Cygnus PA1800X

Conserto de um amplificador Cygnus PA1800X. Além de tudo que a ação do tempo causou nesse equipamento, ele tinha problemas no amplificador direito, e o VU esquerdo não acionava o segundo estágio de potência.

 Placa do estágio de saída (Push-pull).

Placa com os demais estágios, entrada e VAS.

Placas montadas no dissipador.

Placa das fontes e seleção de modos.

Placas dos VUs.

Placas montadas no gabinete.

Mais detalhes:

Tampa.

Painel frontal.

Painel traseiro.
