Mesa de som digital Soundcraft Ui16

Conserto de uma mesa digital Soundcraft Ui16. Essa unidade não ligava, e sua fonte externa apresentava o led piscando intermitentemente.

Circuito de entrada, mais os ADCs e fontes reguladoras.

Circuitos de saída, mais os DACs e fontes reguladoras.

Parte inferior da placa. Na blindagem onde sai o cabo flat, está o circuito DSP.

Tampa traseira.

Entrada da fonte externa, detalhe para o indutor que funciona como filtro de transientes.

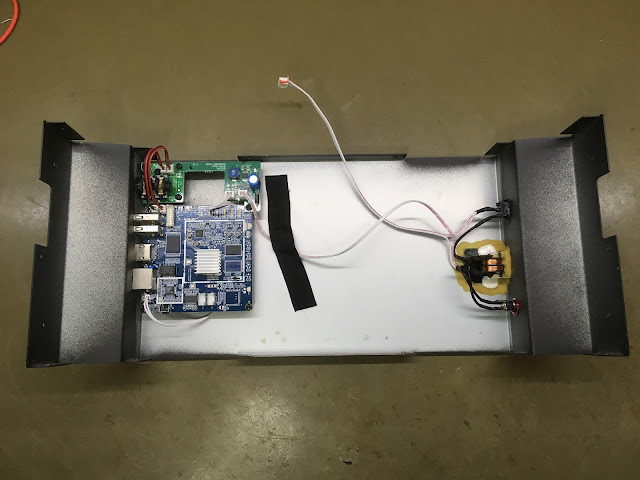

Placa CPU mais a auxiliar com um estágio de fonte regulador.

Painel frontal.

Tampa traseira.

Conexões laterais.

Compressor Equalizador Valvulado Avalon VT-737sp

Conserto de um Compressor Equalizador Avalon VT-737sp. Uma das válvulas desse equipamento o filamento abriu, com isso o cliente optou por trocar o quarteto de válvulas e efetuar a limpeza completa do equipamento.

Mainboard sem as válvulas e as placas modulares.

Circuito de fonte.

Mais detalhes da Mainboard.

Substituímos as válvulas 6922eh originais da Electro-Harmonix, por novas (estoque antigo) da Sylvania USA.

Tampa da fonte, válvulas e placas modulares instaladas.

Placa do circuito equalizador.

Placa do circuito compressor.

Placa dos circuitos condicionadores dos sinais de entrada e saída.

Parte inferior do gabinete, detalhe para os capacitores Avalon.

Tampa superior instalada.

Painel frontal.

Painel traseiro.

Tampa inferior.

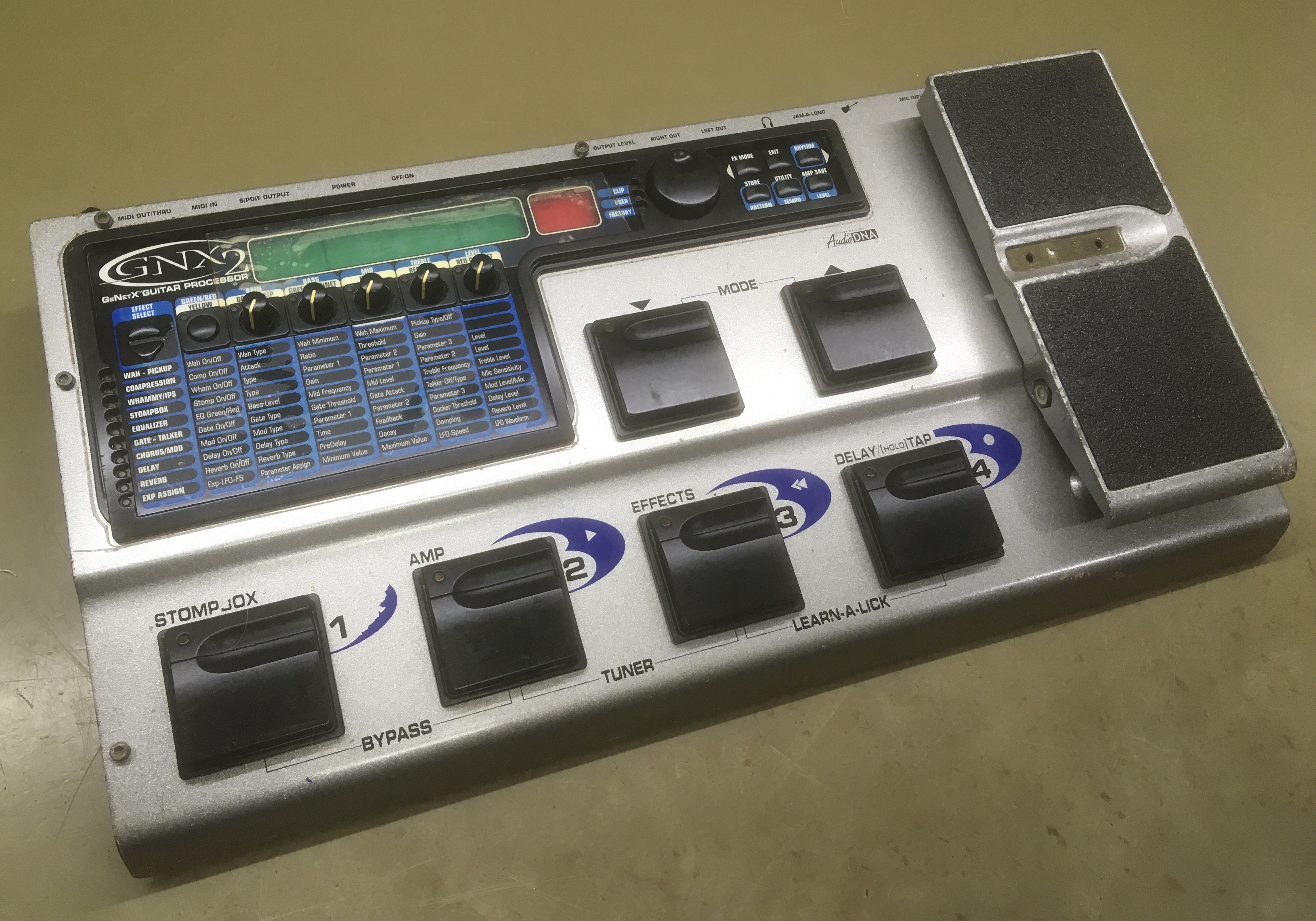

Pedaleira DigiTech GNX2

Conserto de uma pedaleira GNX2 da Digitech. Essa unidade estava com mau contato nos pedais de acionamento, e com a entrada de MIC inoperante. Também necessitou de uma limpeza completa, pois estava com oxidações e sujeira encrostada, além de um re-cal no pedal de expressão.

Placa principal, e a auxiliar dos pedais.

DSPs.

CPU.

Placa dos circuitos de entrada e saída, e também a fonte e o audiocodec.

E esquerda o circuito IN/OUT do Midi.

 Pronta e limpa.

Mais detalhes do painel.

Conexões.
