Pedaleira BOSS GT-5

Conserto de uma pedaleira BOSS GT-5. Essa pedaleira apresentava mau contato no controle de volume de entrada, no Jack do Input, no pedal de expressão, e no encoder de seleção de parâmetros.

Suporte do display e botões do painel.

Circuito do display.

Placas com as chaves do painel.

Detalhe para o encoder acoplado a placa.

Potenciômetro do Output.

Placa principal.

Circuitos condicionadores dos sinais de entrada e saída, mais os ADC/DACs.

Fonte, e circuitos CPU/DSP.

Potenciômetro do pedal de expressão. Tive que adaptar outro no lugar do original.

Placas instaladas na carcaça, em duas etapas.

Pedaleira pronta.

Mais detalhes do painel.

Conexões.

Mesa de som Allen & Heath GL2400

Conserto de uma mesa de som GL2400 da Allen & Heath. Essa mesa apresentava oscilações e ruídos em praticamente todos os canais, principalmente quando ajustados para alto ganho de entrada. Creio que esse problema apareça por envelhecimento de componentes do circuito pré-amplificador de entrada, essa mesa usa chips selecionados pelo fabricante, e isso tem um motivo. A solução foi fazer uma modificação no circuito de entrada de todos os canais, além disso, a placa das conexões do master apresentava oxidações severas, e também precisou de reparo.

Placa dos canais Mono.

Placa dos canais Stereo, detalhe para os amp-ops em SMD.

Como não precisei reparar as placas do master e do group, acabei não fazendo fotos. E as placas dos conectores não tem muito o que mostrar...

Painel de controle em detalhes.

Painel traseiro, conexões.

Rack Digitech Valve FX

Reparo de um rack Digitech Valve FX. Essa unidade apresentava ruído audível, perceptível para quem se aproximava do equipamento. A causa estava no transformador do circuito do backlight do display, que vibrava de forma anormal quando em funcionamento.
Acabei esquecendo de tirar fotos mais detalhadas do painel, então pedi para o cliente me passar uma foto, que é essa abaixo:

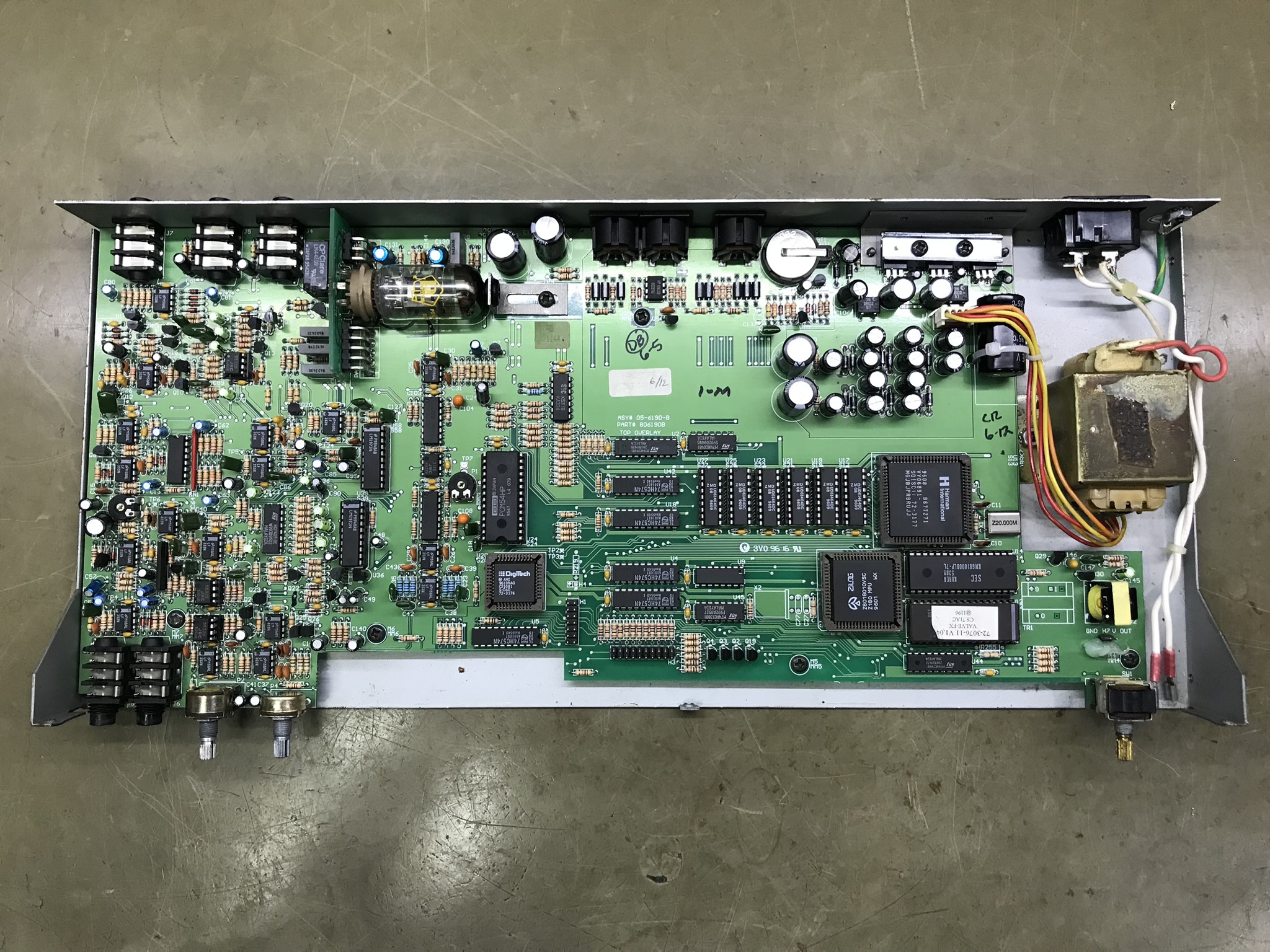

Placa principal.

Circuitos condicionadores dos sinais de entrada e saída, mais os conversores AD e DA.

Circuitos de fonte, CPU e DSP.

Placa do painel.

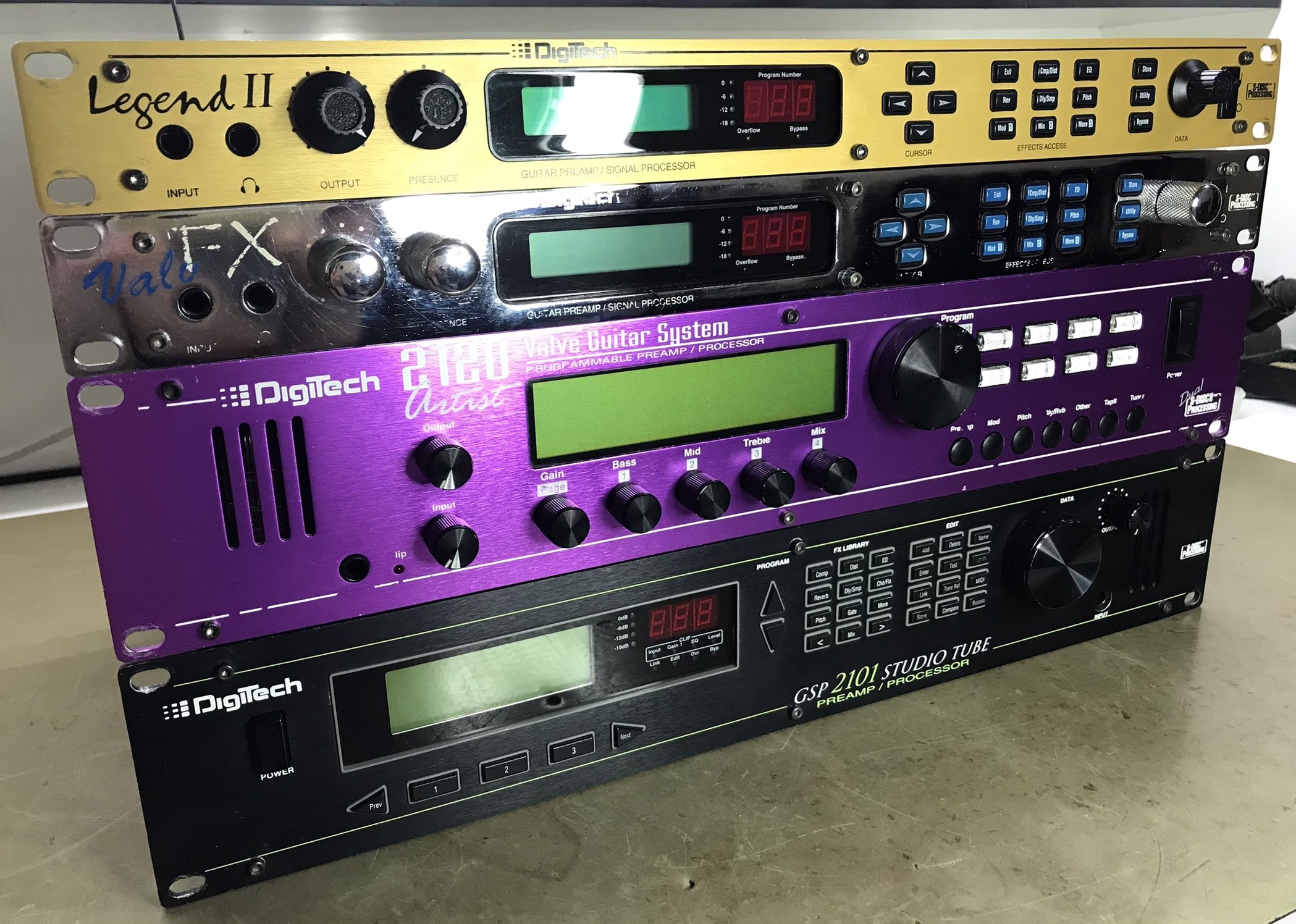

Rack pronto, e com os irmãos de gabinete.

Rack Digitech Legend 2

Reparo de um rack Digitech Legend 2. Essa unidade veio para a troca da bateria de backup, revisão e limpeza completa.
Acabei esquecendo de tirar fotos mais detalhadas do painel, então pedi para o cliente me passar uma foto, que é essa abaixo:

Placa principal.

Circuitos condicionadores dos sinais de entrada e saída, mais os conversores AD e DA.

Circuitos de fonte, CPU e DSP.

Placa do painel.

Rack pronto, e com os irmãos de gabinete.

Rack Digitech 2120 Artist Valve Guitar System

Conserto de um rack 2120 Artist da Digitech. Esse equipamento passou por manutenção para mudança de alimentação de rede (Mudou de 220V para 110V), e foi eliminado o mau contato dos 5 encoders do painel, responsáveis pelos ajustes de parâmetros.
Acabei esquecendo de tirar fotos mais detalhadas do painel, então pedi para o cliente me passar uma foto, que é essa abaixo:

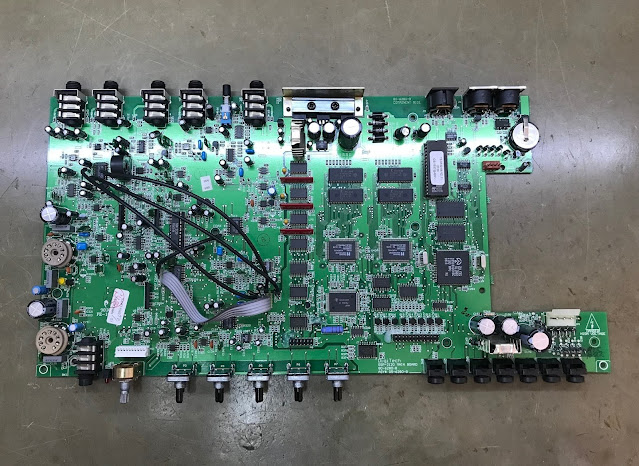

Placa principal.

Display.

Placa do teclado.

Potenciômetro e o circuito de controle do Output.

Painel.

Gabinete com todos os componentes instalados.

Válvulas.

Rack pronto, e com os irmãos de gabinete.
