Pedaleira Line 6 POD HD500

Conserto de uma pedaleira POD HD500 da Line 6. Essa unidade apresentava falha no pedal de expressão.

Vista interna.

Placas dos pedais.

Circuitos CPU e DSP, mais um pedaço da fonte.

E nas duas fotos a seguir os demais circuitos, que pela disposição que estão na placa, é complicado relacionar.

O controle da expressão é feito por foto-sensor, e para isso funcionar, há um refletor de luz infra-vermelha no pedal.

Placa do pedal de expressão.

Painel com o display, os controles, e os pedais.

Conexões.

Tampa inferior.



Rack processador de efeitos Line 6 PODPRO

Conserto de um rack Line 6 PODPRO. Essa unidade apresentava falha intermitente no circuito conversor AD, e o circuito de entrada apresentava oscilação.

Placa principal.

Circuitos condicionadores dos sinais de entrada e saída, conversores AD e DA, mais a fonte.

CPU e DSP.

Mais um pedaço da CPU e o transformador.

Placa do painel.

Agora com o acrílico do painel.

Parte traseira da placa.

Painel montado.

Placas montadas no gabinete.

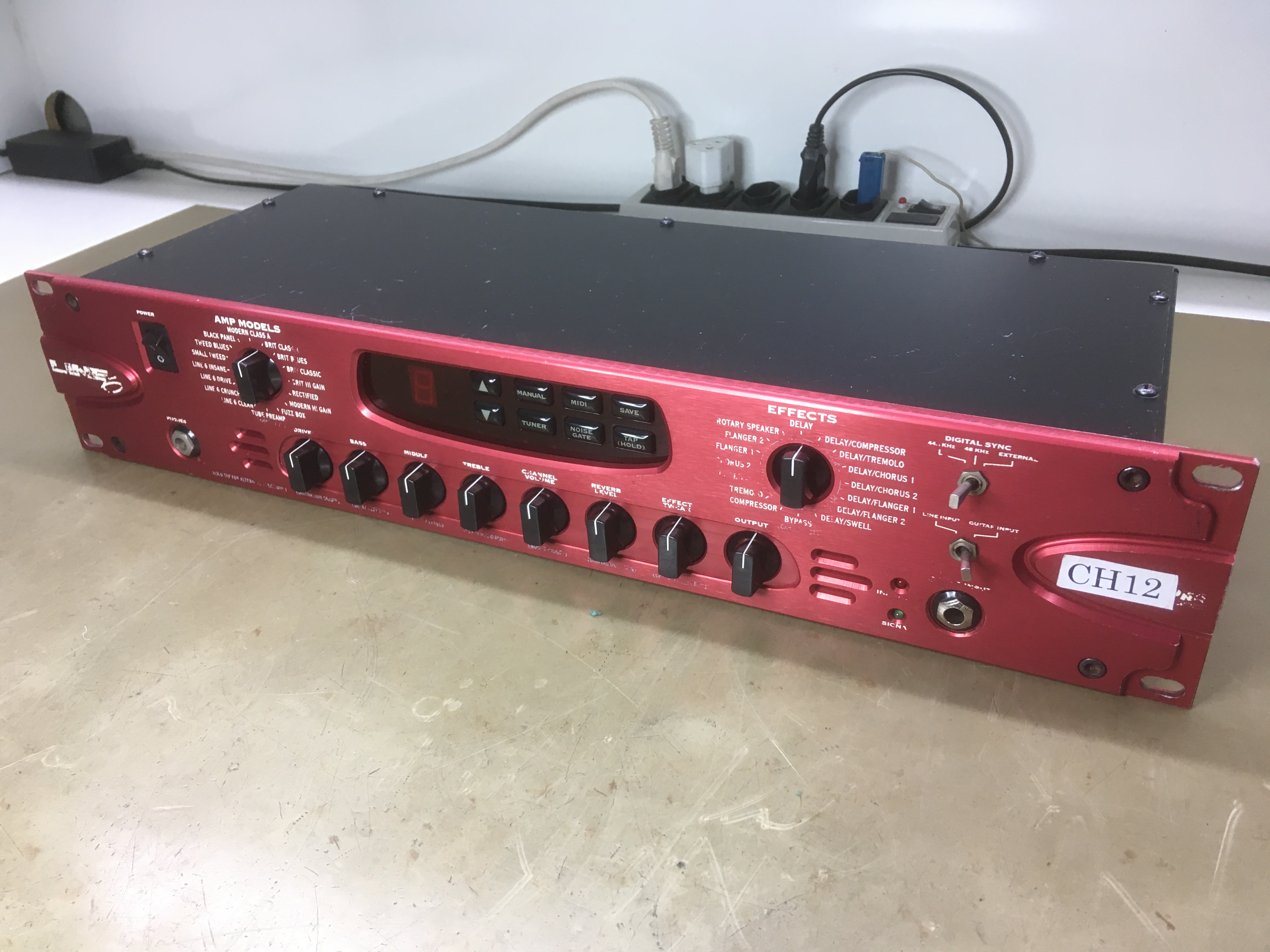

Painel frontal.

Painel traseiro.
