Mesa de som ROSS Systems RCS-2402 24 canais

Conserto da Mesa de som ROSS Systems RCS-2402 de 24 canais, equipamento dos anos 90. Ela estava com as saídas monitor, summing e fone de ouvido inoperantes, mais falhas na estrada balanceada do canal 17 e no PFL de todos os canais. Também tive que efetuar a troca de praticamente todos os potenciômetros devido ao mau contato, resultado de anos de uso.

Foto tirada depois de pronta a manutenção.

Placa usada nos canais.

Placa usada nos masters L e R.

IR2406G, controlador dos leds do medidor de nível de saída.

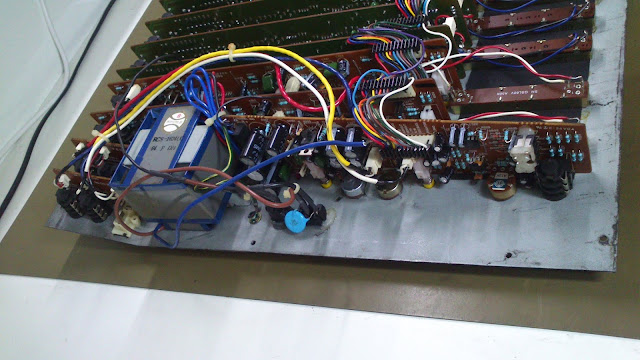

Placa da fonte, circuitos de monitor, summing e fonte de ouvido.

Mais detalhes da placa.

Gabinete.

Painel montado.

Mais detalhes do painel.

Mesa montada.

Fotos com mais detalhes dos controles e conexões.

Marcas de anos de uso. Dei uma lustrada na chapa do painel, pois estava com o aspecto bem pior.

Parte responsável pelo controle das saídas.

Tinha uma fita em cima da descrição do modelo, a limpeza da cola acabou por apagar um pouco a serigrafia.

Pronta para mais uns 20 anos.

Bateria eletrônica Alesis SR-16

Conserto da Bateria eletrônica Alesis SR-16. O cliente relatou que depois de conectar a fonte de alimentação por descuido no 220V, o equipamento passou a não ligar mais.

Foto da placa, construção típica dos anos 90.

Nessa foto está os circuitos de DSP, DAC e saída. Detalhe para as ROMs toshiba TC534000 e o processador AMI C18757, os três com o logo da Alesis e estão obsoletos, além de serem moscas brancas no mercado. As ROMs até dá para adaptar, mas o AMI se queimar já era...

Já nessa foto está o circuito processador principal, aqui não há problema com componentes obsoletos.

Como a bateria 2325 original estava esgotada, fiz uma adaptação para a 2032 com soquete para facilitar a troca.

Placa do painel, detalhe para as três pastilhas de piezo, é por elas que a bateria identifica a intensidade que o usuário aperta os botões.

Bateria pronta e montada.

Desculpem o foco, a luz atrapalhou um pouco.

Painel de conexões.

Parte inferior, detalhe para as descrições de instruções de uso.

Número de série e a etiqueta de controle de qualidade datada de 08/05/96.

Mesa de Som Allen & Heath GL4000 48 Canais

Conserto da mesa de som Allen & Heath GL4000-848S, ela funciona em estúdio e estava com as saídas Master Left e Right apresentando ruído intermitente. Como ela é uma mesa de som gigante e pesando um pouco mais de 70kg, tive que fazer a manutenção no cliente mesmo.

Não deu para tirar muitas fotos, e as que tirei não ficaram muito boas por causa da luz.
Essa é a primeira foto antes da manutenção.

A mesa teve que ser levantada para acesso das tampas inferiores, só assim para acessar as placas.

Abaixo segue uma sequência de fotos que tirei antes de desmontá-la:

Pots Faders dos canais.

Duas fotos do painel traseiro de conexões:

Sequência de fotos depois de concluída a manutenção.
Foto com a primeira seção de 24 canais.

Mixer group e master, local onde ocorria o defeito.

Segunda seção de canais, do 25 ao 48.

Fotos com mais detalhes do Mixer group e master.

O projeto dessa mesa é do final dos anos 90, e era fabricada no Reino Unido.

Segue o site do fabricante: https://www.allen-heath.com/

Detalhe para o modelo e os quatros primeiros VUs.

VUs das saídas Left, Right e Mono, mais o logo Allen & Heath.

Nesta ela ficou quase inteira na foto, mas dá para ter uma noção do tamanho.
