Conserto de uma interface de áudio Apollo 16 da Universal Audio. Essa interface estava com uma porta firewire inoperante e o potenciômetro do Monitor torto.
Foto tirada no momento da inicialização.
Essa é a placa, digamos "analógica". Essa é a responsável pelas entradas e saídas de sinal, além dos circuitos amplificadores também tem vários conversores AD e DA, e as fontes.
Mais detalhes dos circuitos de fonte.
Parte do circuito amplificador dos canais de entrada, e 4 conversores AD AK5388.
4 conversores DA da Cirrus Logic e parte do circuito amplificador do Line Out

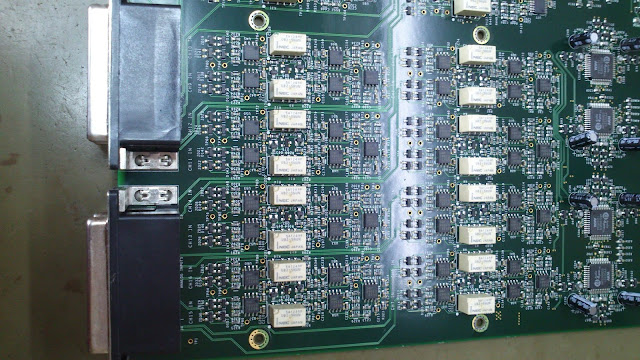

Mais detalhes do circuito de entrada.
E aqui o de saída.
Abaixo estão o pot original, e o substituto similar mais próximo que achei. O original estava torto devido a interface ter sofrido um choque no transporte. Tentei desentortá-lo, mas o alumínio da base é tão fraco que acabou entortando também, e com isso travando o giro do eixo.
Ambos do mesmo fabricante, as diferenças são o tamanho do eixo e a base de um com rosca e o outro não, mas isso não foi problema.
Pot instalado, painel e placa.
Mais detalhes da placa do painel.
Parte de trás.
Como eu disse, as diferenças entre os pots não foi problema.
Placa digital, mesmo processamento do UAD-2 Quadcore
Fontes e comunicação.
Processador.
Conector das placas analógica e digital.
Placa de entrada e saída de clock.
Módulo opcional para comunicação Thunderbolt.
Foto mais aproximada.
Placas montadas no gabinete.
Tampa superior.
Parte inferior.
Número de série e descrições.
Painel frontal.
Painel traseiro.
Detalhe para o módulo Thunderbolt.
Conectores DB-25 para as entradas e saídas de linha.
