Interface de áudio Apogee Symphony I/O

Conserto de uma interface de áudio Symphony I/O da Apogee. O problema reparado dessa unidade estava na placa analógica, onde o áudio não era processado nem para In e nem para Out..

Placa Digital, placa analógica e o módulo de fonte instalados no gabinete.

Módulo de fonte, fornece 24VDC e 12VDC para as demais placas.

Placa digital, todo o processamento e controle da interface.

Placa analógica, In e Out.

Placa do painel em detalhe.

Placa auxiliar, entradas para instrumentos e conexões Inserts (Send e Return).

Todas as placas instaladas no gabinete.

Painel frontal.

E o painel traseiro.

Mesa de som digital PreSonus StudioLive 32R

Conserto de uma Mesa de som StudioLive 32R da PreSonus. O problema corrigido dessa unidade foi a troca do potenciômetro do volume dos fones de ouvido, que estava danificado devido a uma batida que levou... Precisei adaptar outro potenciômetro no lugar do original.

Placa principal.

Na parte de cima, os circuitos de conversão DA e os condicionadores dos sinais de saída.

Ao centro e a direita, o circuito digital; processamento, controle e interfaces.

E na parte inferior, os circuitos condicionadores dos sinais de entrada e conversão AD.

Placa auxiliar dos canais de entrada da parte frontal.

E a outra que fica na parte traseira.

Módulo de fonte.

Placas instaladas no gabinete.

Painel frontal.

Painel traseiro.

Pré amplificador de Microfone Alto Professional Alto Esotar MP8D

Conserto de um pré amplificador para microfones Alto Professional, linha: Alto Esotar, modelo: MP8D. Essa unidade não estava ligando devido a falha no botão ON/OFF.
Um detalhe interessante sobre esse equipamento, é que o fabricante Antelope também tem um pré-amp para MIC bem parecido com esse, inclusive com o mesmo código de modelo. Talvez seja algo ligado a direitos de projeto, pois pela Alto Professional esse modelo está obsoleto, e pela Antelope ele está em linha e com um design mais moderno.

Placas do painel, todo circuito condicionador de sinais e controle.

Placa da fonte.

Placa das conexões de entrada.

Placa do circuito AD, saídas S/PDIF, AES/EBU e Adat.

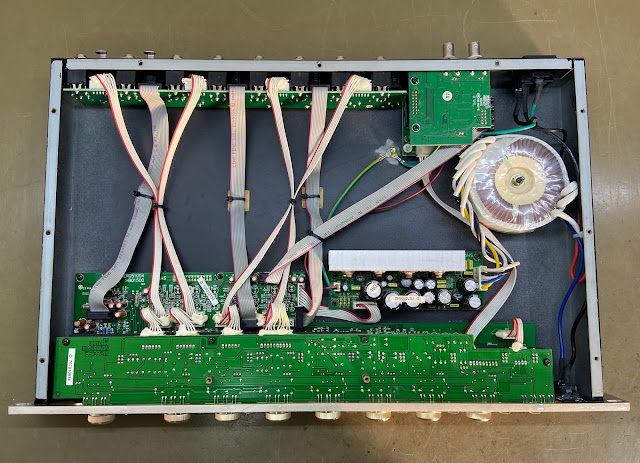

Vista das placas no gabinete.

Painel frontal.

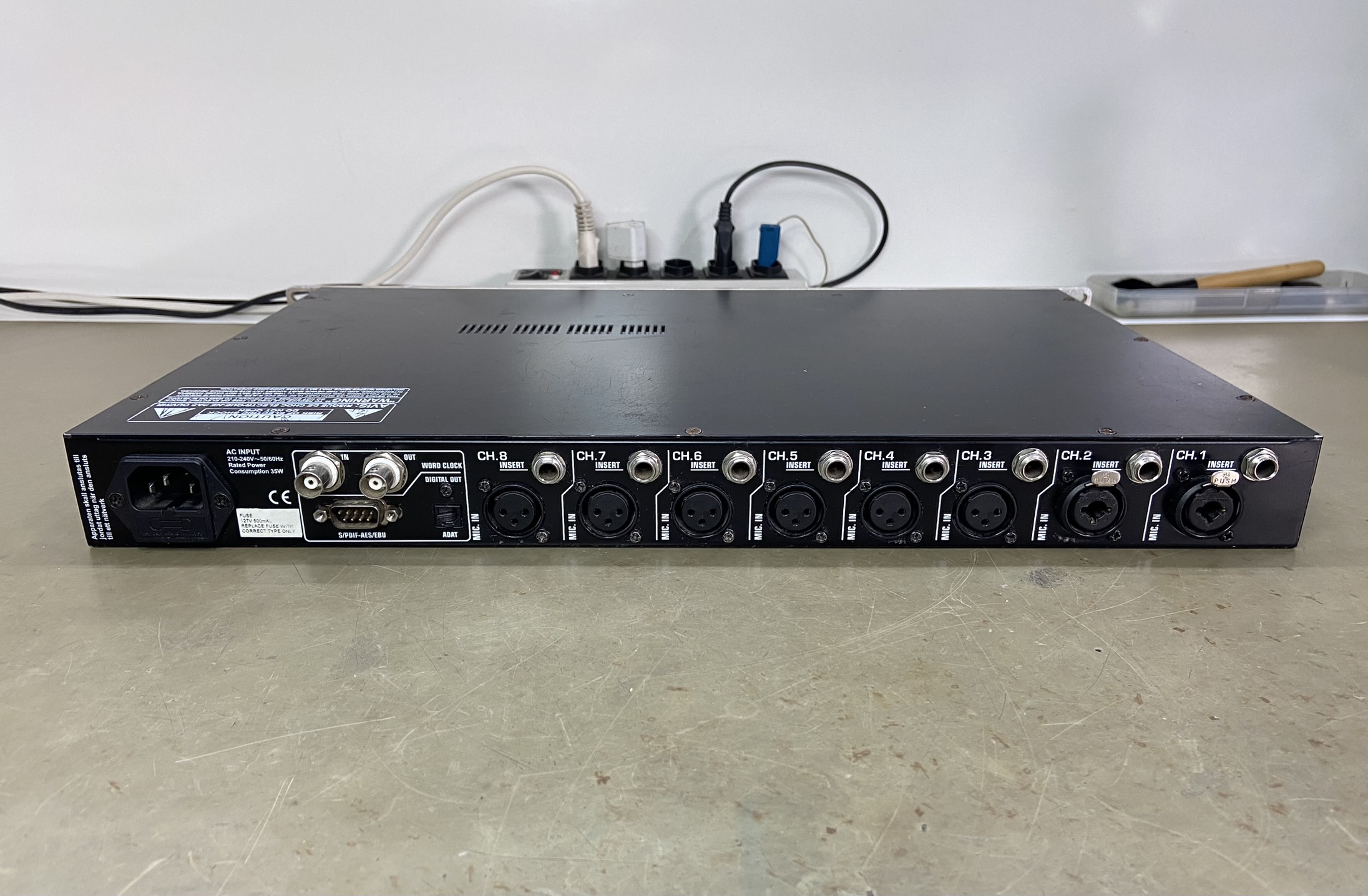

Painel traseiro, conexões.

Mesa de som digital Yamaha 01V96i

Conserto de uma mesa de som 01V96i da Yamaha. Essa unidade apresentava problemas de mau funcionamento nos faders 1, 5, 6, 8, 11, 16 e Master, e ruído acentuados nas saídas OMNI Out 1, 2, 3 e 4.

Placa dos circuitos DA, e demais circuitos de interface USB, MIDI, ADAT e 2TR Digital.

Placa dos Faders.

Tampa inferior.

Placa CPU/DSP.

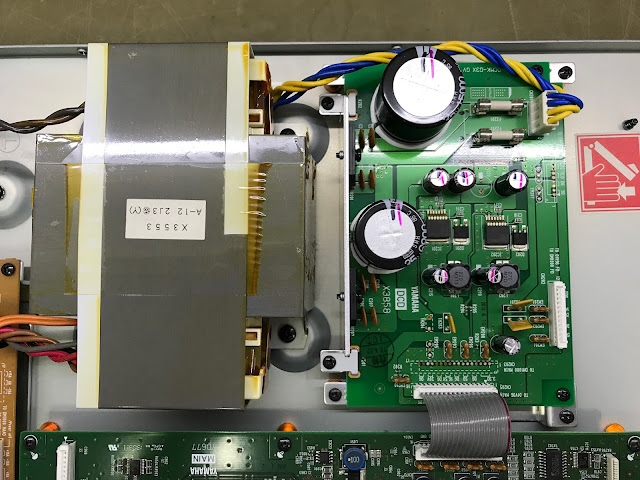

Placa das fontes dos circuitos digitais e display.

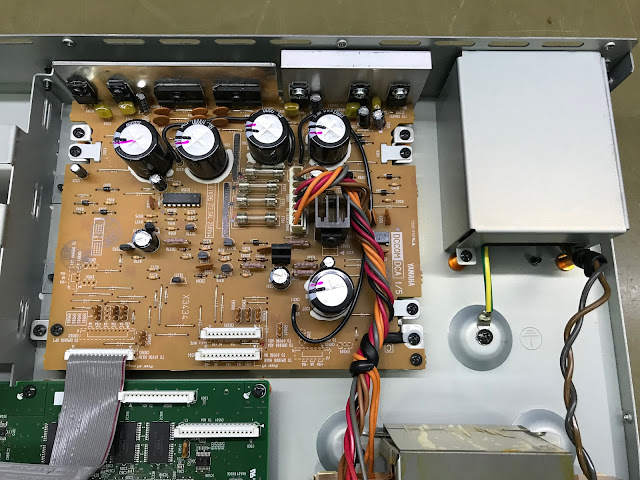

Placa das fontes dos circuitos analógicos.

Mesa pronta.

Mais detalhes do painel.

Conexões traseiras.
