Mesa de Som Behringer Xenyx 1222FX

Conserto de uma mesa de som Xenyx 1222FX da Behringer. Ela estava com problema no canal 1 (Entrada de MIC inoperante, mau contato generalizado e clipando intermitente), os masters inoperantes, a entrada TAPE com ruído, e mau contato em todos os faders.

Vista superior da placa.

Canto superior direito, onde ficam os faders do equalizador, os leds dos VUs, e o display do DSP.

Vista inferior.

Módulo DSP.

Módulo DSP instalado.

Placa das conexões de entrada e saída.

Módulo da fonte.

Tampa inferior.

Placas montadas na tampa superior.

Montada e pronta.

Painel em mais detalhes.



Interface de áudio M-Audio M-Track Quad

Conserto de uma interface de áudio M-Track Quad da M-Audio. No caso desta, os quatro canais de entrada estavam apresentando ruído.

Placa da fonte e do circuito digital.

Placa do circuito analógico.

Placa do painel.

Placas montadas, detalhe para os flatcables.

Painel frontal.

Painel traseiro.

Tampa inferior.

Logo da M-Audio na tampa lateral.



Interface de áudio Presonus Firestudio

Conserto de uma interface de áudio Presonus Firestudio. Essa apresentava falha na comunicação com o computador, e também tive que corrigir adaptações feitas por manutenções anteriores.

Placas.

Em detalhe, o circuito digital e a fonte.

Placa auxiliar do painel.

Circuito condicionador do sinal de saída.

E o condicionador de entrada.

Pronta.

Painel frontal em detalhes.

Painel traseiro.

Mais detalhes.



Pedal de efeito Electro-Harmonix Pulsar

Conserto de um pedal de trêmulo Pulsar da Electro-Harmonix, ele não estava acionando o efeito.

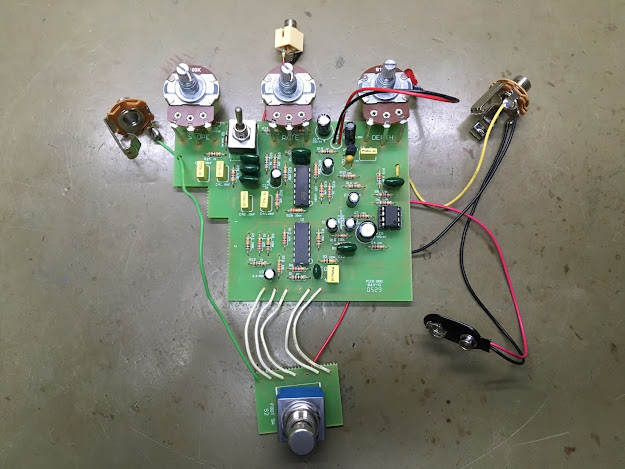

Todo o circuito do pedal.

Dois amp-ops quad, o TL074 é responsável por condicionar o sinal de entrada e saída, e o LM324 trabalha no oscilador.

E aqui uma versão do lendário CA3080, amplificador de transcondutância que é a alma do oscilador desse pedal.

Potenciômetros.

Chave 3PDT, caracterizando o true bypass.

Código da placa.

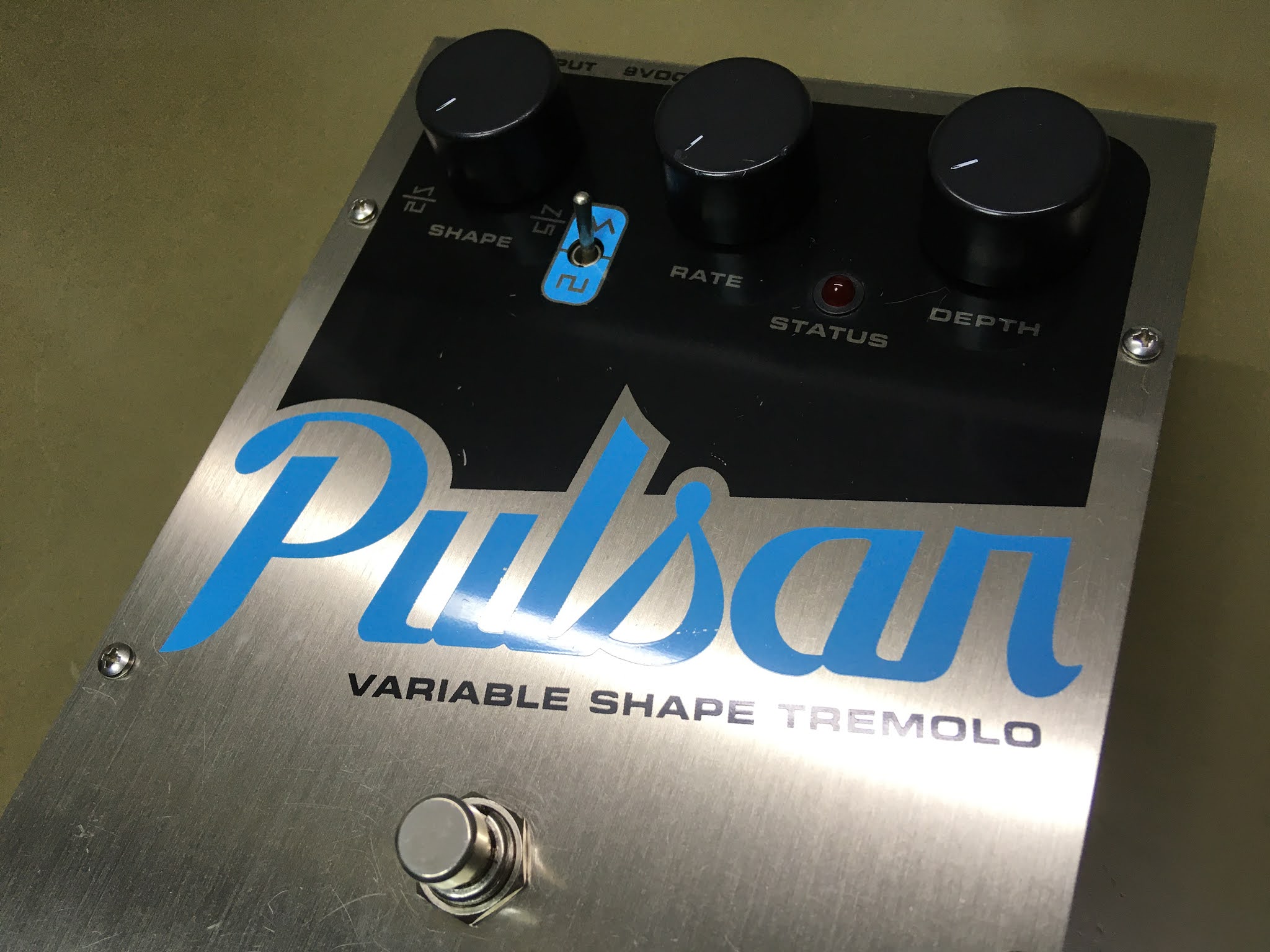

Knobs e serigrafia.

Conexões.

Visão completa.
