Mesa de som Yamaha MG166CX-USB

Conserto de uma Mesa de som Yamaha MG166CX-USB. Essa mesa estava com o canal 1 inoperante, e os demais canais apresentavam mau contato nos controles. Os botões ON também estavam todos danificados.

Mesa depois de pronto o conserto.

Fonte reguladora interna.

Placa controladora USB.

Mais detalhes.

PCM2900B, além de interface USB, ele também tem ADC e DAC de 16bits integrado.

Placa das conexões de entrada e saída.

Parte traseira.

Placa principal. Equalizadores dos canais, master e demais controles.

Detalhe para os faders.

Parte traseira.

Placa do circuito DSP que controla os efeitos.

Mais detalhes.

PCM1780 DAC, PCM1803 ADC e o X9788A0 DSP.

Tampa inferior da Mesa com a fonte e a blindagem montadas.

Todas as placas montadas.

Tampa superior montada.

Essa mesa deve ter por volta de 10 anos. Como não achei esses botões para reposição, tive que fazer o reparo de todos.

Entradas dos canais.

E a direita, as saídas.

Equalizador.

Faders.

Master.

Botão de power e conectores da fonte externa e USB.

Interface de áudio Focusrite Saffire PRO 40

Conserto de uma interface de áudio Focusrite Saffire PRO 40. Coincidentemente como a Interface-de-audio-focusrite-saffire-pro-24 postada anteriormente, essa também apresentava falha na comunicação com o PC, e também o chip controlador do FireWire não era o causador do defeito.

Disposição interna com as placas montadas.

Placa principal.

Circuito digital.

Essa interface usa o mesmo processador da M-AUDIO ProFire 2626, vejam: interface-de-audio-m-audio-profire2626.

Circuito regulador da fonte de alimentação.

Ao centro, circuito AD e DA.

Acima o circuito responsável pelas saídas.

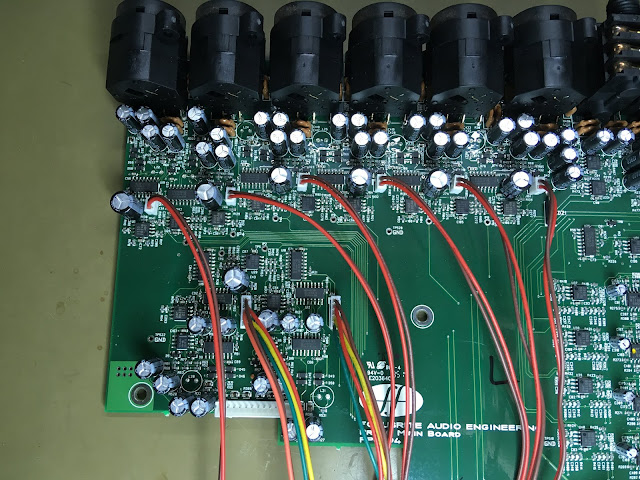

Todo o circuito condicionador dos sinais de entrada.

Amplificadores dos fones.

AD/DA CirrusLogic CS4272 em detalhe.

Placa do painel.

Mais detalhes.

Conectores combo XLR/TRS dos canais 1 e 2.

Jacks das duas entradas para fone de ouvido.

Placa da fonte de alimentação. Saídas de +5V, +15V e -15V, e 50V para o phantom power.

Vista superior.

Etiqueta de n/s e especificações na parte inferior.

Painel frontal.

Mais detalhes.

Painel traseiro.

Mais detalhes das conexões.

Interface de áudio Focusrite Saffire Pro 24

Conserto de uma interface de áudio Focusrite Saffire Pro 24. Essa interface estava apresentando comunicação inoperante com o computador. Vejam também o conserto de uma Interface-de-audio-focusrite-saffire-pro-40.

Placa principal.

 Circuito digital.

Por incrível que pareça, o defeito não era causado pelo chip controlador firewire.

Circuito de fonte.

 Circuito analógico, condicionadores de entrada e saída, e ao centro o amplificador do fone.

 Conversor AD/DA PCM3186A da Texas Instruments.

 Placa do painel frontal.

 Placa do jack de saída do fone de ouvido.

 Placa dos conectores COMBO XLR/TRS do painel frontal.

 Painel frontal sem a tampa.

 Tampa superior.

 Tampa inferior.

 Painel frontal.

 Painel traseiro.
