Pré amplificador/Compressor valvulado ART PRO VLA 2

Conserto de um pré amplificador/compressor ART PRO VLA 2. O canal 2 dessa unidade estava com falha intermitente no controle Input Threshold e a compressão não funcionava.

Esse equipamento passou por uma modificação, que não foi feita por mim.
A modificação consiste em colocar transformadores de áudio nas entradas e nas saídas do equipamento.

Placa dos circuitos de entrada e saída.

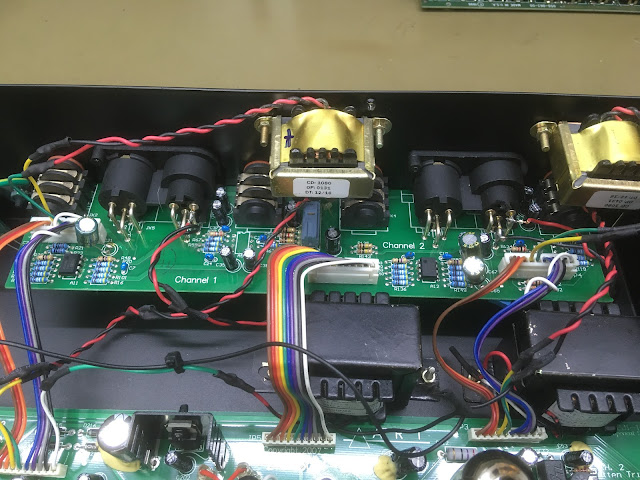

Canal 1 em detalhes, vejam os fios que conectam os transformadores aos circuitos.

Os transformadores.

Placa principal, circuitos de controle e condicionador de sinais.

Transformador de energia e o circuito de fonte.

Mais detalhes da placa, e também da parte traseira dos VUs.

Placa dos potenciômetros.

Válvulas ECC81 JJ.

Painel frontal.

Painel traseiro.

Interface de áudio Solid State Logic SSL 2+

Conserto de uma interface de áudio SSL 2+ da Solid State Logic. Essa unidade estava apresentando ruído intermitente em ambos os canais de entrada.

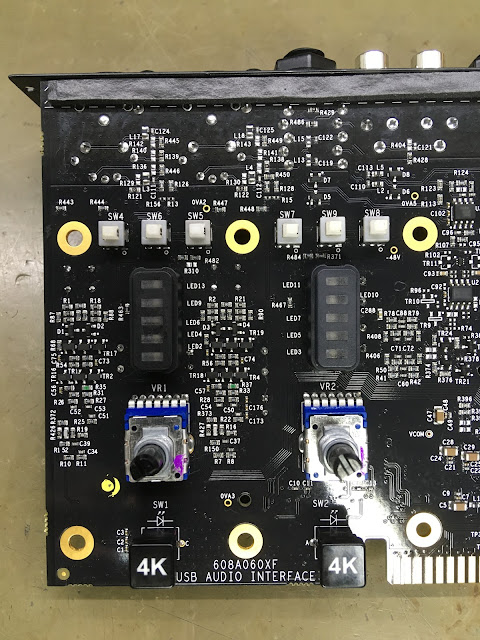

Vista superior da placa.

Circuito de controle das entradas.

Controles de monitoração e saídas de fones.

Vista inferior.

Circuito digital.

Mais do circuito digital e fonte.

Circuitos condicionadores dos sinais de entrada e saída.

Vista interna da tampa inferior.

Painel de controle.

Controles das entradas.

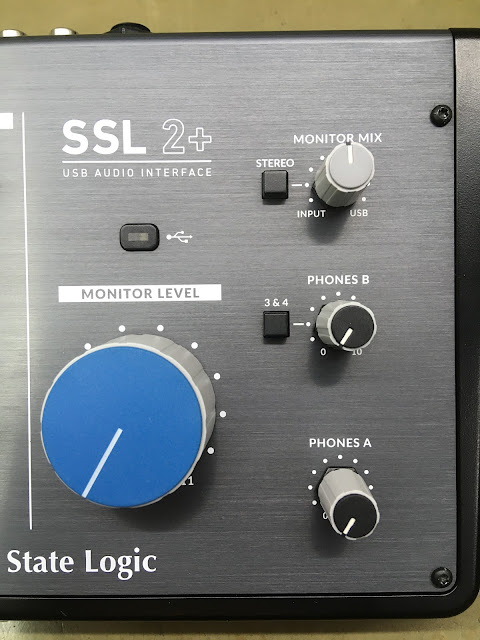

Controles de monitoração e saídas de fones.

Conexões.

Tampa inferior.



Interface de áudio Focusrite Scarlett 2i4 2° geração

Conserto de uma interface de áudio Focusrite Scarlett 2i4 2° Geração. Essa unidade não estava ligando devido a curto no circuito de fonte, mais precisamente nas linhas de alimentação do circuito digital.

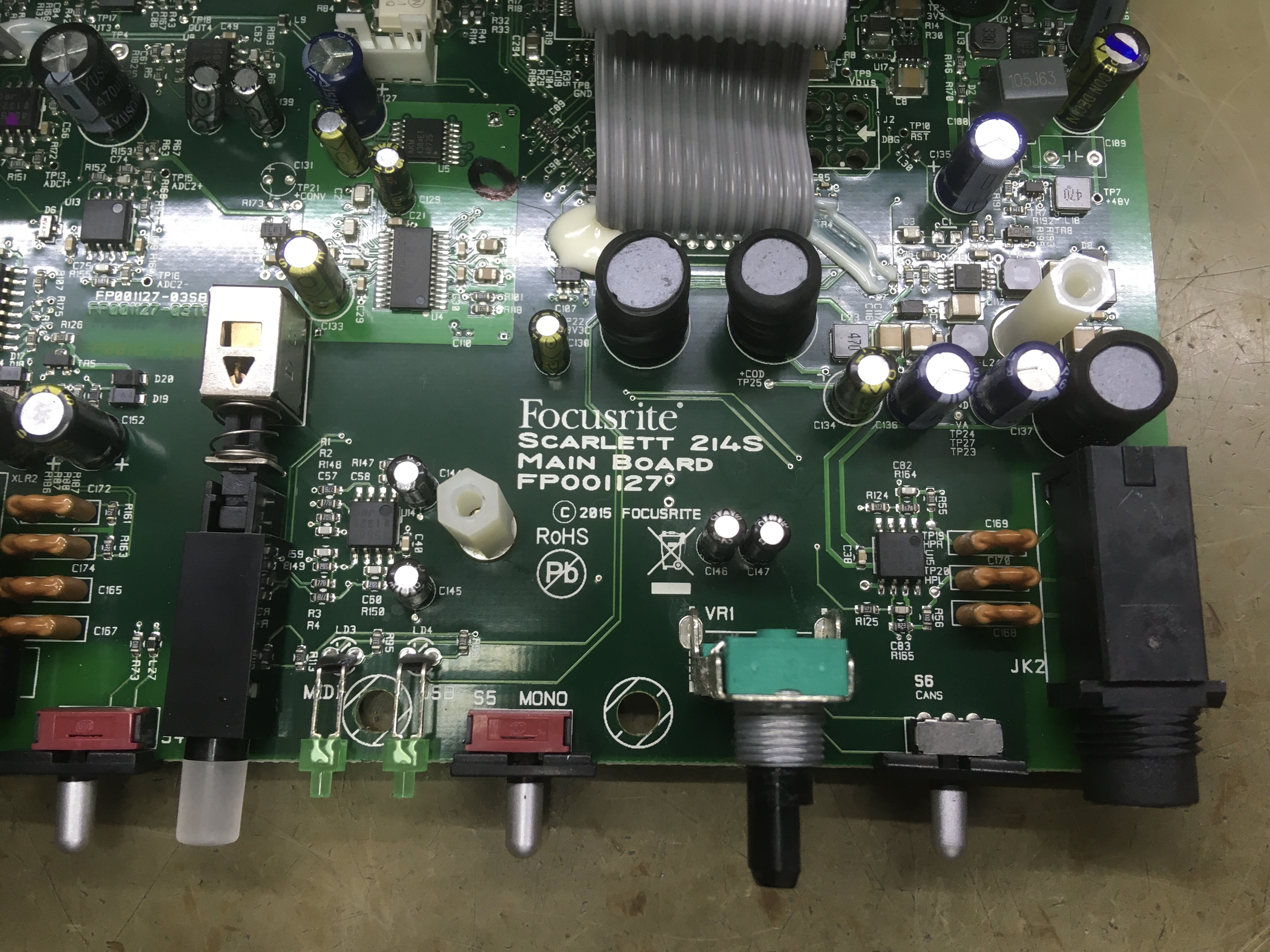

Na parte inferior da foto estão parte do circuito monitor e saída de fones. Acima está o circuito audiocodec e parte da fonte.

Circuito condicionador de entrada.

Circuitos de fonte, e toda a parte digital.

Circuito condicionador de saída.

Placas montadas.

Painel frontal.

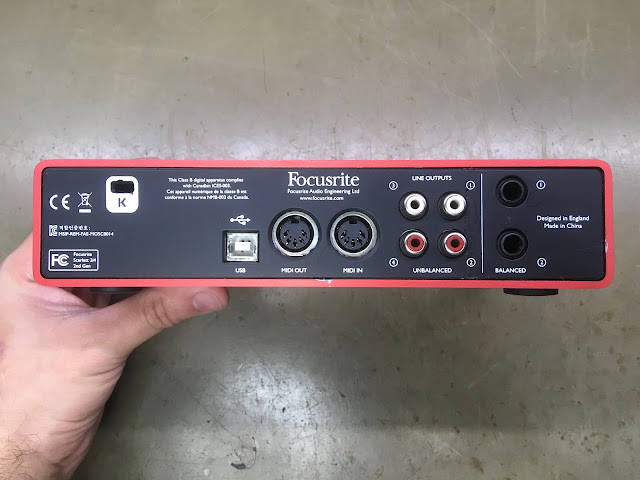

Painel traseiro.

Detalhes inferior e superior da tampa de alumínio.



Pré amplificador de Microfone RME Octamic 2

Conserto de um Pré amplificador de Microfone RME Octamic 2. Só os canais 1, 3 e 7 estavam funcionando corretamente, os canais 2 e 4 apresentavam ruído de fundo acentuado, canais 5 e 6 estavam com falha no balanceado e na alimentação phantom power, e por fim, o canal 8 estava completamente inoperante.



 Placa principal.

Estágio de entrada.

Circuito condicionador dos sinais de saída (Saídas de linha).

Placa do conversor AD.

Placa do painel, circuitos de amplificação e controle.

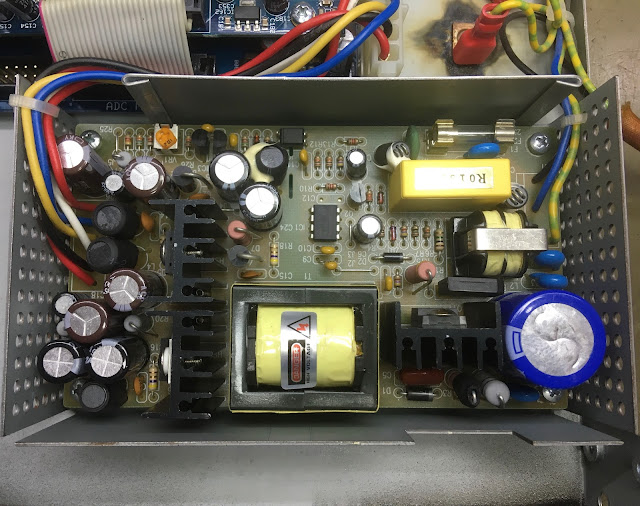

Módulo de fonte de alimentação.

Placas montadas no gabinete.

Equipamento pronto.

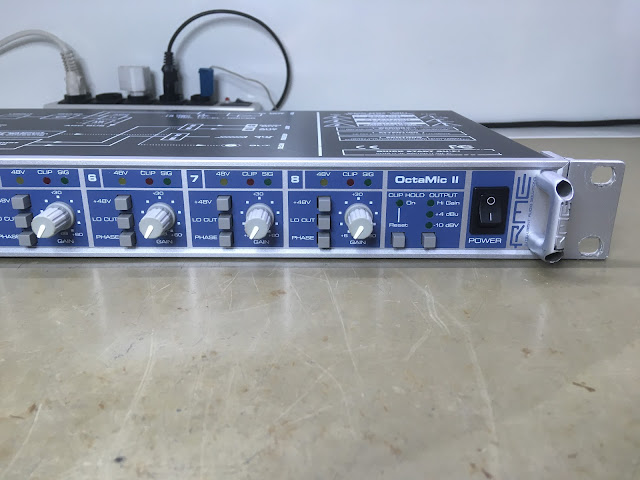

Painel frontal.

Tampa superior.

Painel traseiro, conexões.
