Microfone Sennheiser MKH418T Shotgun RF Condenser

Conserto de um microfone MKH418T da Sennheiser. Esse é um microfone "condensador RF" que opera com 12V de tensão phantom power, e é utilizado com um adaptador de 48V para 12V. Esse não apresentava sinal algum na saída, e o adaptador estava inoperante.

Vista interna.

Detalhe para a cápsula KS 15-41 e para as bobinas do circuito ressonante do oscilador.

Circuito demodulador e condicionador do sinal de saída.

Parte traseira da placa.

Depois do conserto concluído.

Inscrições em baixo relevo.

E aqui o adaptador que converte os 48V da fonte phantom power para 12V que o microfone opera.



Interface de áudio Avid MBox Mini

Conserto de uma interface MBox Mini da Avid. Essa interface apresentava falha ao ligar, defeito causado por curto no circuito que controla as saídas de monitor.

Vista completa da placa.

Fonte e circuito digital.

Parte analógica do circuito.

Blindagem superior.

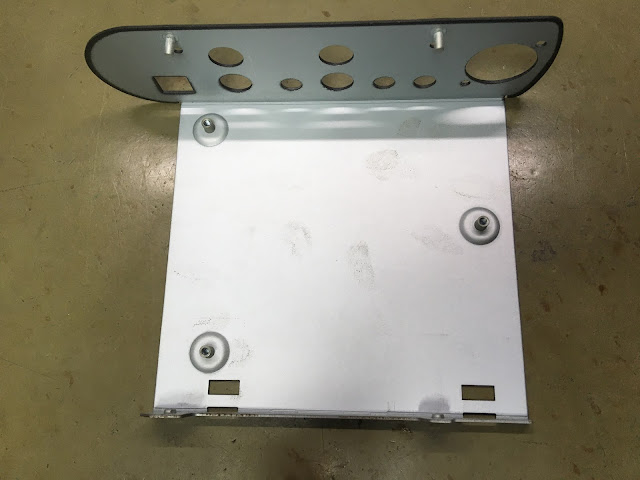

Blindagem inferior.

Placa montada nas blindagens.

Painel frontal.

Painel traseiro.

Vista inferior.

Vista superior.



Interface de áudio RME Fireface 800

Conserto de uma interface de áudio Fireface 800 da RME. Essa apresentava lentidão para ligar, e também estava com falha nos canais 1, 5 e 6.

Placa principal.

Circuito de entrada (linha).

Circuito de saída.

Entradas de microfone.

Circuito digital.

Placa auxiliar das conexões SPDIF e ADAT.

Fonte de alimentação.

Placas montadas.

Painel frontal.

Painel traseiro.
