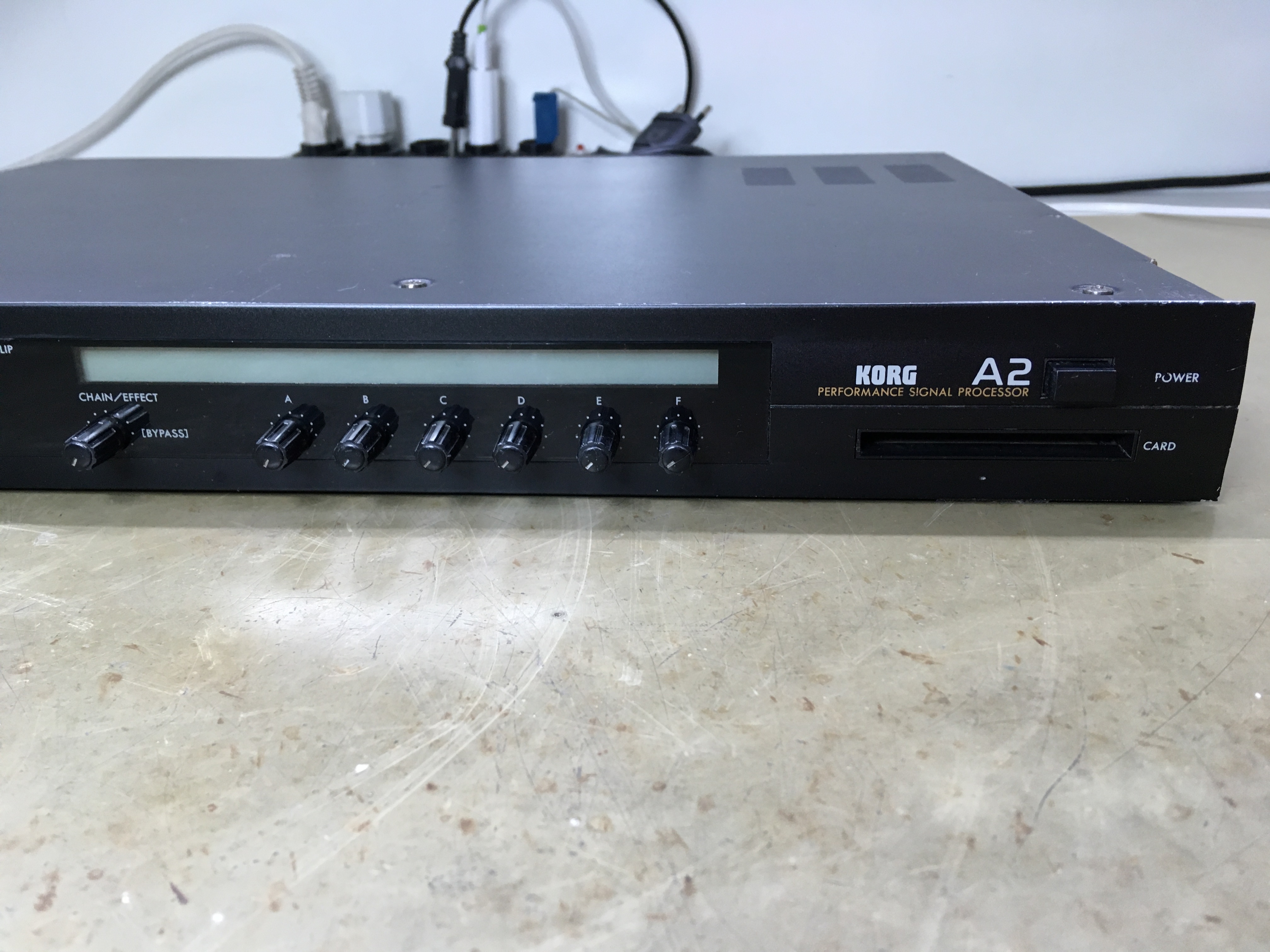

Rack Processador de Sinal Korg A2

Conserto de um rack processador de sinal Korg A2. Essa unidade sofreu uma adaptação porca no backlight do display, feito por técnico não qualificado... Também apresentava mau contato nos botões do painel, e apresentava um ruído intermitente, ruído que ocorria no processamento.

Placas montadas no gabinete. Ele é bem parecido com o seu sucessor: rack-processador-de-sinal-korg-a3, acessem o link e comparem.

Placa dos circuitos de fonte, CPU e DSP. O transformador é o mesmo em ambos A2 e A3.

Placa dos circuitos condicionadores dos sinais de entrada e saída, e os seus respectivos ADC e DAC.

Placa do circuito de entrada Guitar, e o circuito de saída para fones.

Rack pronto.

Mais detalhes do painel frontal.

Painel traseiro:



Painel RME Octamic 2 completo à venda

Painel completo de um pré-amplificador RME Octamic 2 à venda. Peça comprada na Synthax USA (Miami), único detalhe está nos botões RESET e Output Gain (Podem ser vistos na ultima foto...), onde os knobs não são os originais. Foi testado completamente em um Octamic 1 (Sim, serve para a primeira versão, fazendo uma adaptação para caber no gabinete), onde gravei um vídeo para os interessados em comprá-lo.
Segue as fotos:

Vista frontal.

Mais detalhes.

Vista traseira, placa.

Mais detalhes.

Número de série da placa.

Detalhe para os Knobs. Só ficaram um pouco baixos em relação aos originais, mas sem problemas na utilização.

Interessados, entrar em contato pelos canais a seguir:
dhvanastec@gmail.com, Facebook.com/dhvan.assistenciatecnica,
Instagram.com/dhvanastec/, ou pelos comentários aqui mesmo no blog.

Interface de áudio PrismSound Orpheus

Conserto de uma interface de áudio PrismSound Orpheus (Oρφεύς). Mesmo sendo reconhecida pelo computador, a inicialização ficava travada, deixando todas as funções inoperantes.

Placa montada na tampa inferior.

Circuito de fonte.

Circuitos CPU e DSP.

Circuitos condicionadores de sinal, entradas e saídas.

Circuito de saída, usaram DACs da Cirrus Logic CS4398.

E no circuito de entrada foram usados conversores AD CS5381 (Cirrus Logic), e controladores de pré PGA2500 (Burr-Brown/Texas Instruments).

Outra perspectiva dos conversores, mais a placa do display, e a direita acima as entradas para instrumentos.

Placa auxiliar dos controles de volume master, e fones.

Blindagem do circuito de fonte.

Painel frontal.

Painel traseiro.
