Desamassar a tela de proteção da bobina de um alto falante

Recentemente peguei um monitor da Samson para conserto com as telas de proteção das bobinas do tweeter e do alto falante amassadas, como demonstra a foto abaixo.

Por incrível que pareça, é a primeira vez desde quando comecei com o blog que aparece um alto falante desse modo. Então resolvi fazer um post demonstrando o modo que faço para desamassar a proteção.

Ao contrário dos modos comuns que são demonstrados no YouTube e por ai a fora (pelo menos até a data desse post, sempre tem gente querendo visualizações para o seu canal...), eu uso um bastão de cola quente.

Primeiro faça a limpeza da proteção (álcool isopropílico é uma boa pedida), depois derreta a ponta do bastão e cole-o a proteção, igual a foto acima. Para acelerar o endurecimento da cola, usei um secador de cabelo como soprador, claro que sem o aquecimento.

Após a secagem da cola, puxe o bastão para cima com calma até a proteção voltar a forma original.

 Ai vocês me perguntam; "e como vou descolar o bastão sem danificar a proteção?".

Nem todos sabem que a cola quente se contrai facilmente quando submetida a fluidos refrigerantes (Fique claro que não estou falando de bebidas refrigerantes...), a exemplo do álcool isopropílico, que foi exatamente o que usei. Ou seja, basta colocar o álcool na região onde o bastão está colado que ele irá soltar facilmente. Sprays aerossóis como o 'Limpa contato' ou similares, também podem ser usados, pois são armazenados sob alta pressão e quando liberados saem frios devido a pressão do ambiente ser menor.
NUNCA USE fluídos oleosos, tipo WD40 que só vai servir para fazer sujeira... Spray congelante também pode ser usado, mas é uma opção bem cara.

Vejam que ainda ficaram algumas marcas rebaixadas na proteção. Eu poderia fazer o mesmo processo para cada uma, mas só ia ter trabalho e mesmo assim não iria ficar 100%.

Fiz a limpeza também usando o álcool isopropílico (gosto dele porque evapora rápido e não deixa resíduos), depois finalizei com graxa de silicone.

Vejam o processo finalizado.

Fiz o mesmo processo para o tweeter. Como o material não é a base de celulose como o do alto falante (provavelmente é folha de titânio), as marcas ficaram mais evidentes, mas bem melhor que antes.

Foto após a finalização do conserto.

Assistência Técnica de monitor de áudio.

Microfone condensador valvulado AKG SolidTube e N-SolidTube

Conserto da fonte AKG N-SolidTube, fonte que alimenta o microfone condensador SolidTube. Essa fonte passou por tentativa de conserto por outro técnico, porém ele não teve sucesso, e o motivo vocês verão a seguir.

Foto do conjunto.

 Assim estava o transformador original dentro da fonte. Não sobrou nenhuma chapa do núcleo para contar a história...

 Sinceramente, não faço ideia do que o outro técnico procurava para destruir o transformador desse jeito. Esse trafo é epoxado, se fosse um normal até poderia ter um fusível térmico, mas não é o caso.

 Aqui a placa já com o trafo novo instalado e adaptado.

 No Brasil, não conheço um fabricante de transformador capaz de fazer um trafo igual o que estava no equipamento. Mas isso não foi problema, deu para colocar um do padrão normal.

Mais fotos da adaptação.

 Mesmo com o trafo original destruído, não foi difícil especificar corretamente o trafo substituto.

Reparem na trilha para dissipação térmica dos transistores e do regulador feita na placa.

 Mais duas complementares na parte inferior da placa.

 Placa instalada na caixa.

 O knob da chave do ground lift também estava faltante, tive que fabricar um novo para repor. Vejam nas fotos a seguir como ficou.

 Tampa superior.

 Painel frontal.

 Painel traseiro.

 Também efetuei uma revisão no microfone.

 Cápsula ou diafragma responsável pela captação do som.

 Circuito valvulado responsável pela amplificação do sinal.

 Transformador de saída de áudio.

 Esse microfone usa uma válvula JJ ECC83S, também chamada pelo código 12AX7, famosa válvula usada em circuitos de áudio. Essa é a versão de alta confiabilidade, contendo os pinos banhados a ouro 24 quilates.

 Compartimento onde o circuito do microfone é instalado.

 Microfone montado.

 Chave atenuadora.

 Janela do led do power ON com o logo da AKG.

 Conjunto em pleno funcionamento.

Assistência Técnica de microfone condensador valvulado.

Caixa ativa Turbosound Milan MI5 e Amplificador MiniPOD

Conserto do amplificador MiniPOD usado em uma caixa ativa Turbosound Milan MI5. O dono desse equipamento reside no estado da Bahia, e enviou somente o painel com o amplificador dessa caixa devido ao preço que sairia o frete enviando-a inteira.

Esse é o primeiro amplificador classe D mostrado aqui no blog.

Única placa do módulo MiniPOD.

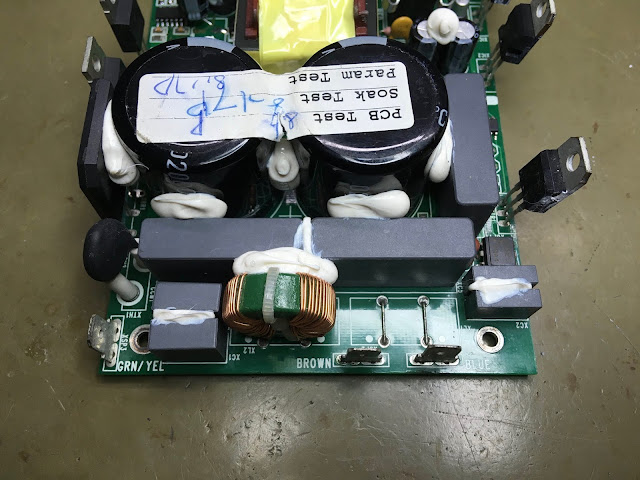

 Estágio de entrada da fonte.

 Condicionador de sinal para o amplificador de saída.

 Amplificador de saída.

Estágio regulador da fonte (secundário).

 Estágio incitador do trafo (primário).

 SGP23N60 Ultra-Fast IGBT, responsáveis por incitar o transformador.

 Tive problema com uma importação desses componentes, infelizmente eram falsos e perdi muito tempo quebrando a cabeça com o equipamento para descobrir isso... Por causa do uso desses transistores falsos, o amplificador ficava com baixo rendimento e o estágio da fonte esquentava muito. Fica a dica para os técnicos que vem aqui para chupinhar informação, tomem cuidado com esses sintomas, há a possibilidade do transistor que você substituiu ser falso.

 FQP17N40 que trabalham no estágio de saída, esses vieram os originais.

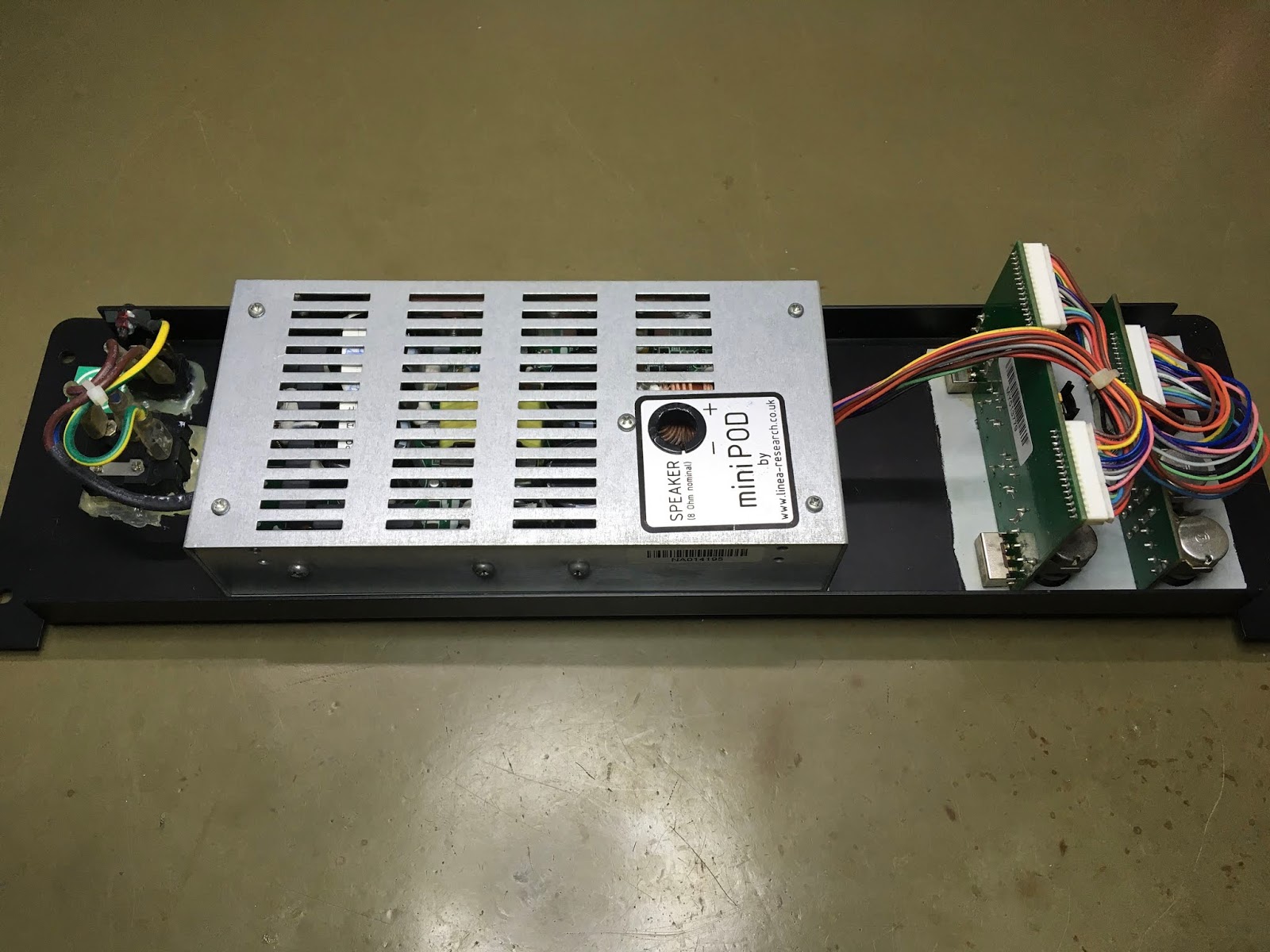

 Módulo montado no painel sem a tampa.

 Mais detalhes.

 Módulo com a tampa.

 Para os curiosos por informações desse amplificador, segue o site: https://linea-research.co.uk/minipod/

E novamente o painel montado.

 Placa dos controles de equalização, e a saída para Mixer.

 Placa de entrada de sinal e processamento DSP.

 Módulo DSPMicro, também fabricado pela Linea Research para ser usado com o amplificador MiniPOD, e no caso, esse DSPMicro é feito especificamente para essa Turbosound.

ADAU1702, DSP da AnalogDevices usado no DSPMicro.

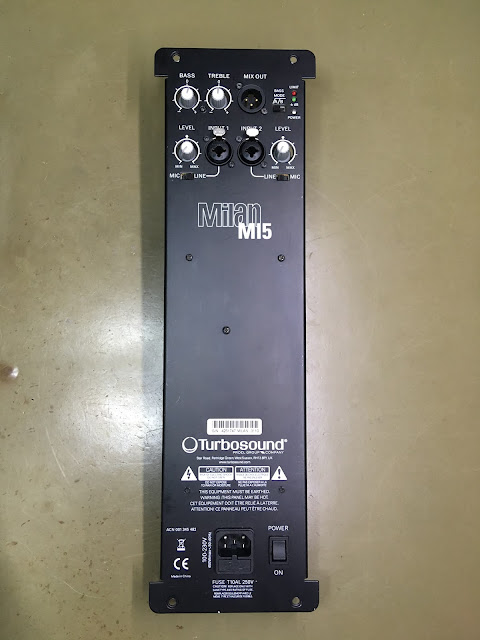

 Vista frontal do painel.

 Controles e conexões.

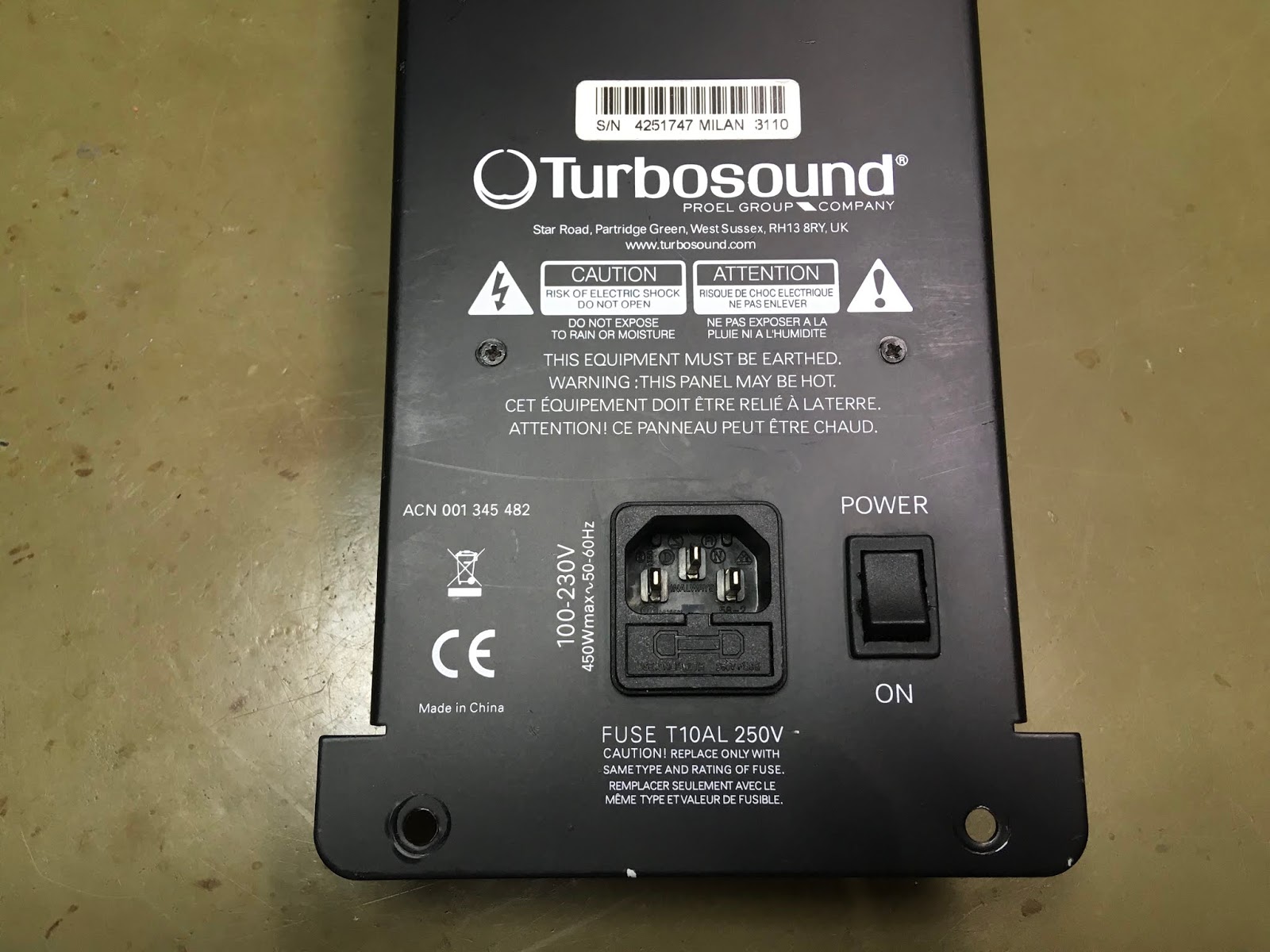

 Parte inferior com as descrições, e a entrada de alimentação de energia.

 Segue uma foto da caixa que achei na internet para ficar de registro.
