Conserto de uma mesa de som M-1600 da Tascam. Essa mesa foi adquirida pelo cliente cheia de mau contato, com ruído aparecendo intermitentemente, phantom power inoperante, os canais 2, 5 e 7 inoperantes, e as saídas 1 e 2 do GROUP estavam com baixo ganho. Também houve um reparo com gambiarra na placa da fonte, gambiarra desnecessária e trabalhosa na minha opinião... Desfiz a gambiarra e refiz o circuito conforme o original.
Placa dos canais (somente para entradas LINE).
Placa com o amplificador diferencial da entrada MIC.
Placa que interligam as saídas de sinais dos canais ao circuito MASTER.
Placa que interliga a alimentação para os canais, e as saídas dos sinais do group e directout.
Placa do conector DB25, saídas group/directout, e as entradas de TAPE.
Placa dos faders do MASTER.
Placa do MASTER.
Placa das conexões AUX, EFFECT RETURNS, SUB INPUT, 2TR INPUT, STEREO OUTPUT e MONITOR OUTPUT.
Placa dos VUs do MASTER.
Transformador.
Placa da fonte de alimentação.

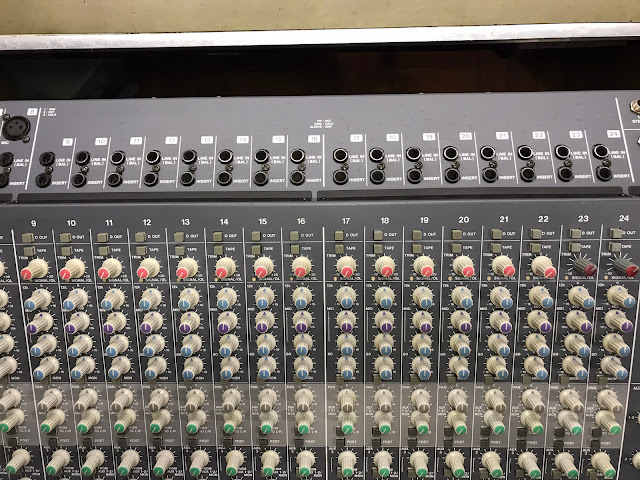

Sequência de fotos do painel de controles.
Conexões.
Chaves Power e +48V, e as conexões DB25.
Mesa pronta para mais 20 anos de uso.
