Conserto de um Manley VoxBox. Este equipamento estava totalmente mudo, falha causada pelo circuito de fonte, mais especificamente pelo estágio que alimenta as válvulas.

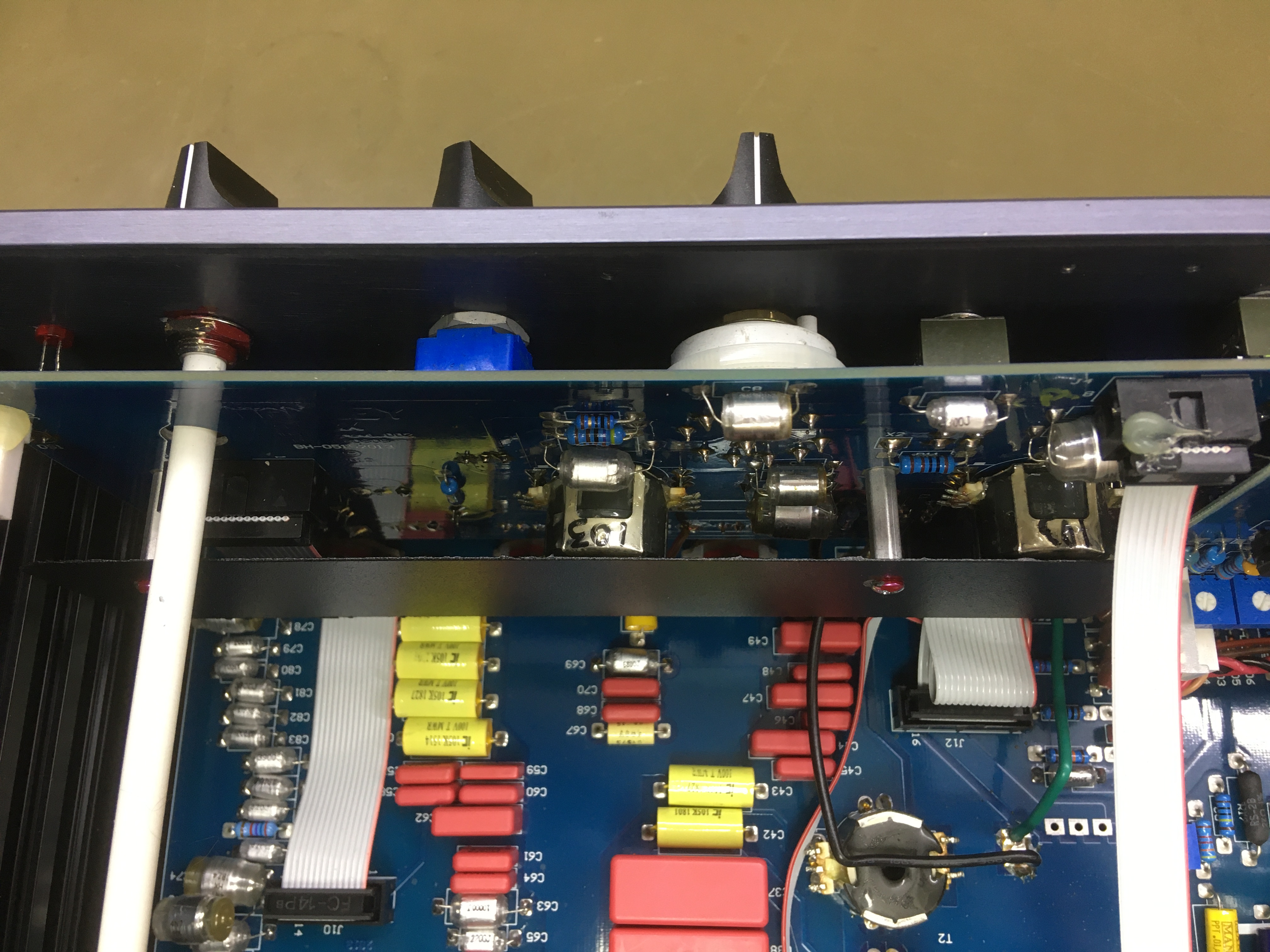

Vista interior.
Transformadores de entrada de saída. Line in, preamp out, insert input e Eq out.
Entradas para instrumento e microfone, detalhe para o transformador da entrada de MIC.
Placa do circuito compressor, e ao lado o galvanômetro do VU.
Circuito do De-esser.
Circuito do equalizador.
Circuito de fonte.
Pré amplificador valvulado.
Par de válvulas 12BH7A da electro-harmonix
E outro par 12AX7 da Ruby.
Tampa superior do gabinete.
Painel frontal.
Painel traseiro.
