Microfone Condensador Valvulado Cascade Elroy

Conserto de um microfone condensador Valvulado Elroy da Cascade. Esse microfone apresentava o típico problema de fuga na cápsula, causando falhas no áudio e ruídos intermitentes.

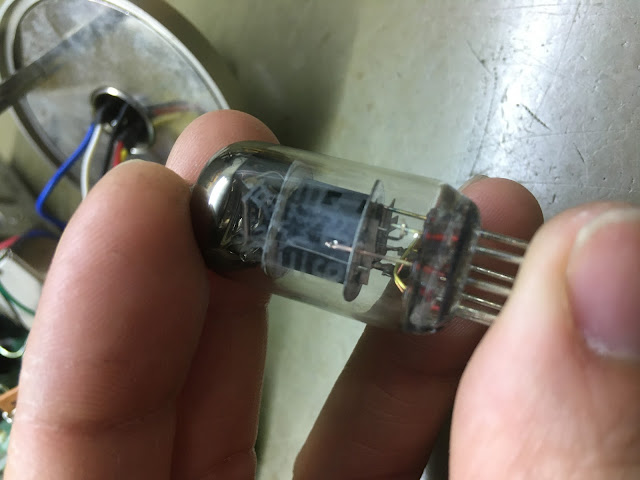

Válvula 6J1 da Beijing Vacuum Tube.

 Válvula instalada na placa, detalhe para o transformador de áudio atrás.

Placa superior, seleção de parâmetros.

Seletores do modo cardeoide, atenuador e filtro passa-alta.

 Estrutura montada.

Cápsula.

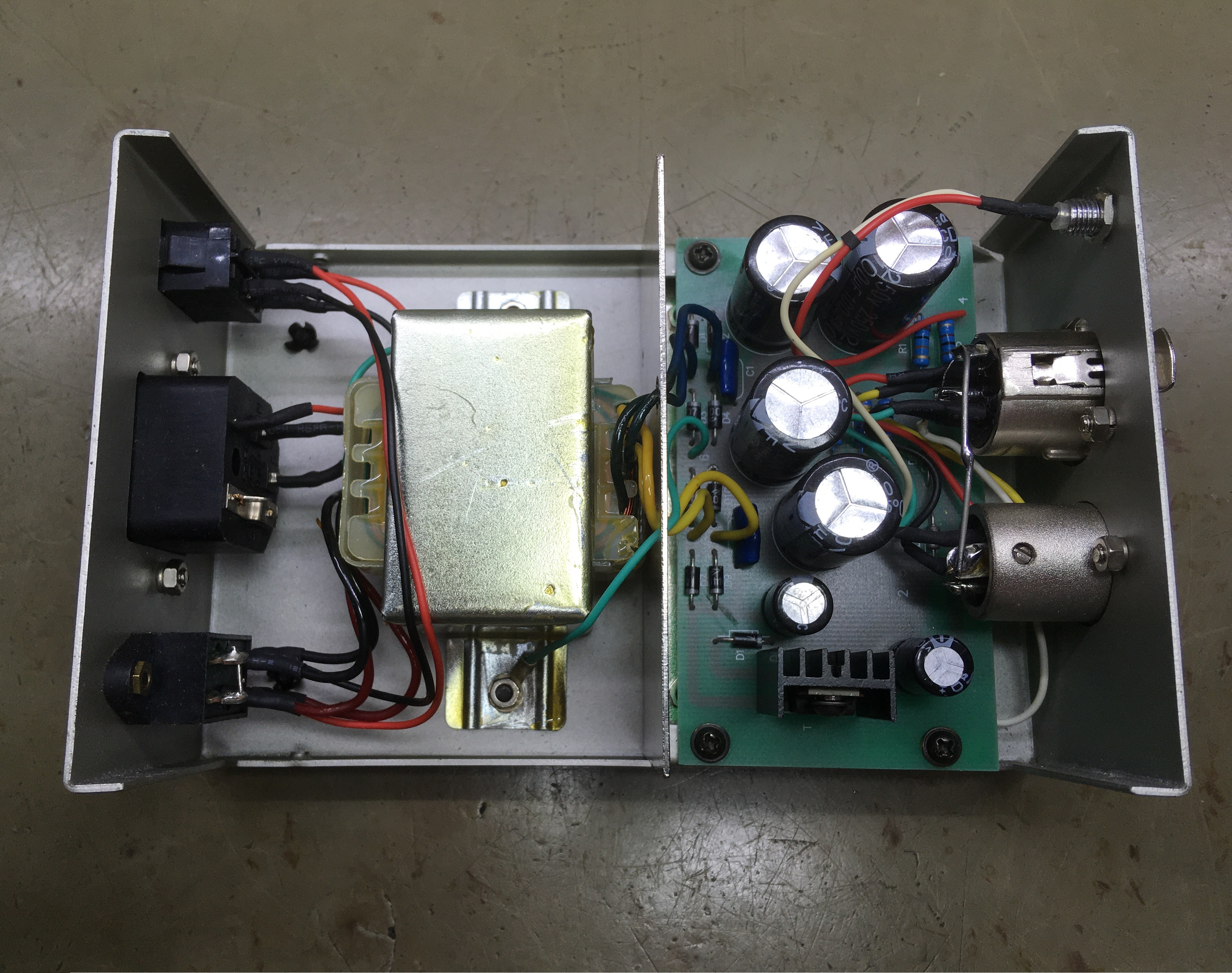

Fonte.

Alimentações de placa e filamento da válvula, e também a conexão de saída do sinal de áudio.

Transformador.



 Tampa superior.

Conexões, tive que trocar o conector MIC IN, pois estava bem gasto. Não achei o mesmo tamanho do conector original, por isso ficou torto no painel. Nada é perfeito nessa vida...

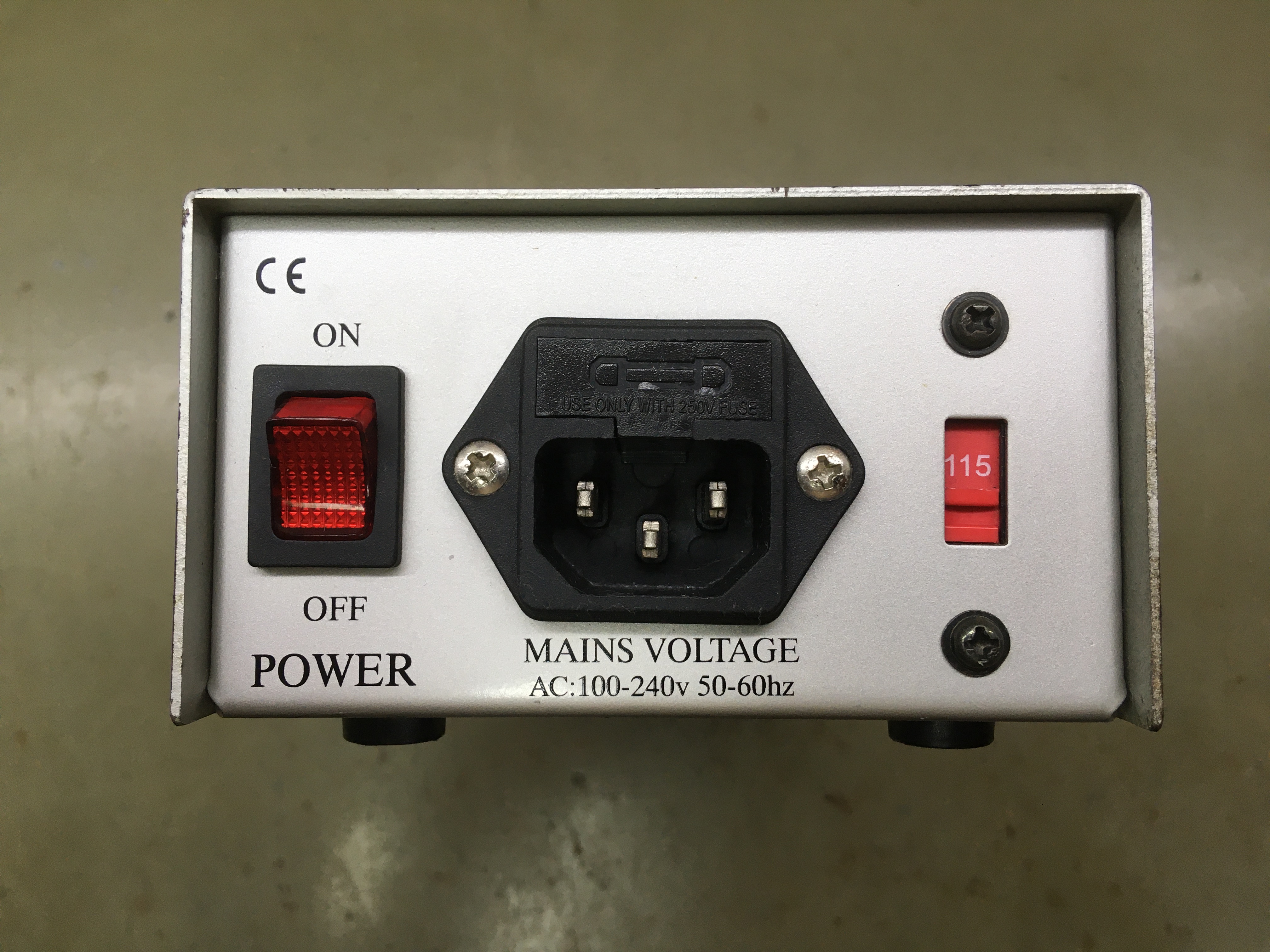

Painel traseiro, entrada e seleção de alimentação de rede.

Microfone pronto, vista frontal.

Vista traseira.
