Digitech IPS 33B Super Smart Shift

Conserto de um Super Smart Shift IPS 33B da Digitech. Esse rack passou por duas tentativas de reparo fracassadas feitas por outras duas assistências, uma delas inclusive é famosa por ser especializada em manutenção de efeitos para instrumentos musicais.

Placa do painel.

Placa principal.

Todo o circuito analógico de entrada e saída do sinal.





Circuito CPU.



Circuitos conversor AD e DSP.

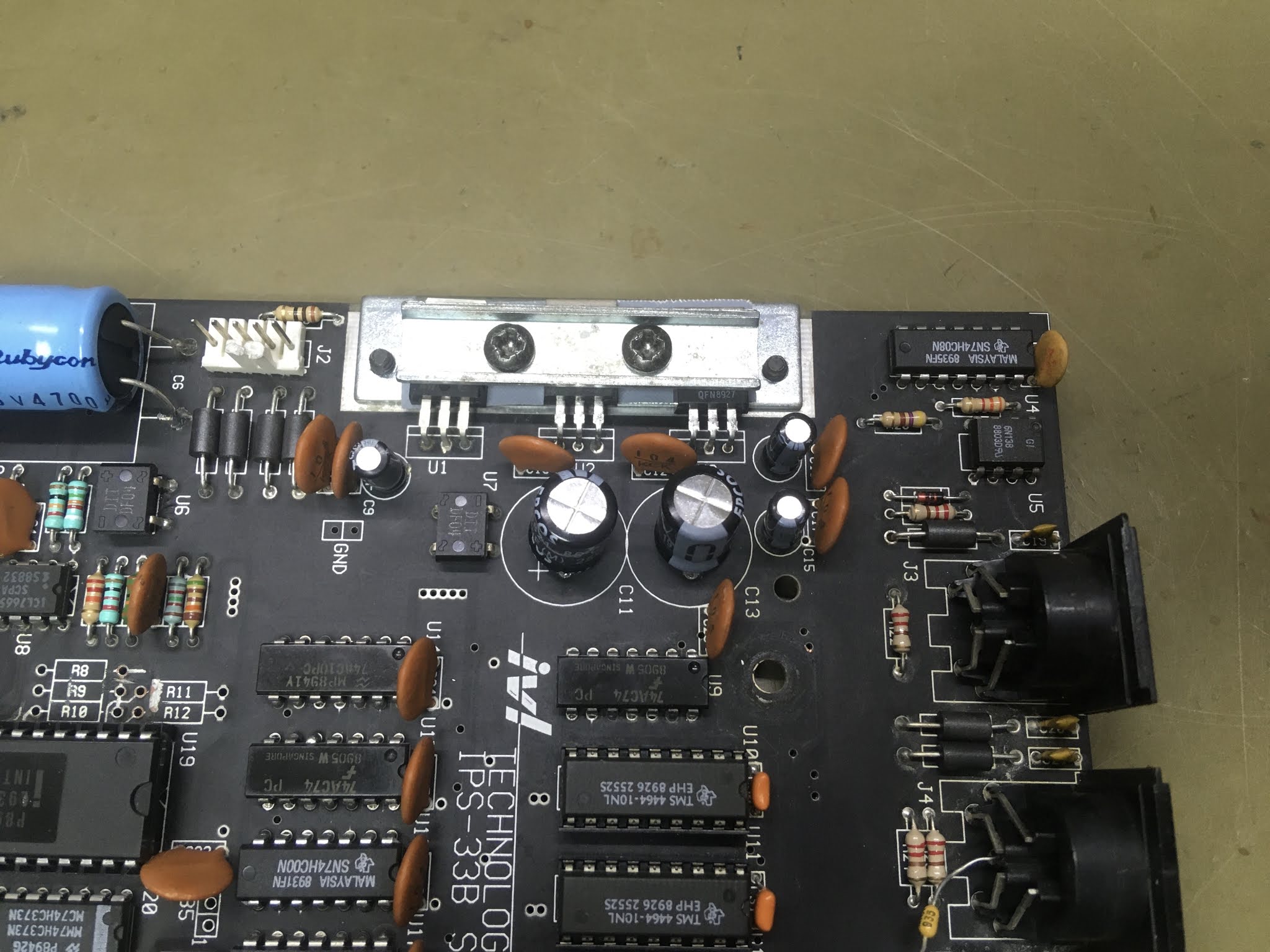

Circuito de fonte.

Display.



 Sequência de adaptações feitas pela fábrica.

Placas montadas.

Na foto abaixo está o motivo de toda lambança, mais especificamente dizendo, o trafo antigo era o motivo...
Esse rack sofreu sobrecarga pela entrada de alimentação de rede, e isso acabou danificando o transformador. A primeira assistência identificou o problema e terceirizou o reparo da peça, porém o serviço foi mal feito, e nem essa primeira, e nem a segunda assistência perceberam o erro, e não conseguiram reparar o equipamento...
Não vou e nem devo me vangloriar por ter achado esse defeito, muito pelo contrário, achar esse defeito me deixou triste, pois identificar um defeito de ruído advindo da fonte, causado por um trafo defeituoso, deveria ser o mais simples dos consertos e qualquer assistência deveria identificá-lo sem qualquer problema. Uma delas ficou meses na tentativa, e no desespero trocou praticamente todos os capacitores eletrolítico do circuito, chegando até a danificar a placa por fazer do jeito mais preguiçoso possível...
O pessoal precisa aprender que nem todo ruído no circuito, é causado por capacitores ruins!

Esse é o transformador substituto do antigo defeituoso, vejam a adaptação que tive que fazer para instalá-lo. O gato do compartimento do fusível já estava, e não há o que fazer para melhorar isso.

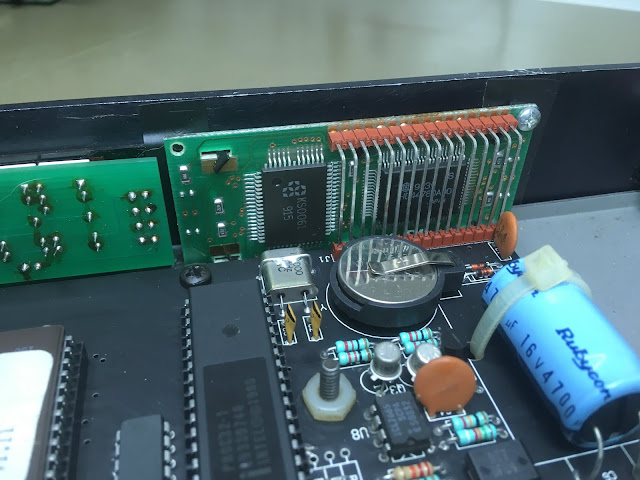

Detalhe para os chips da placa do display.

Novamente o circuito DSP, detalhe para os dois conversores DA, PCM54HP.

Painel frontal.

Painel traseiro.
