UAD-2 Satellite Quad Universal Audio

Conserto de uma unidade de processamento externo para plug-ins UAD-2 Satellite Quad da Universal Audio. Basicamente, o problema estava em uma das portas Firewire 800.

Foto da parte frontal.

Parte traseira.

Há versões que funcionam com USB 3.0, Thunderbolt e essa com duas portas Firewire 800 e uma 400

Placa.

Circuito de comunicação.

Entrada de alimentação, os 12V da fonte externa viram 3,3V.

Detalhe ao centro para os circuitos reguladores que baixam a tensão para os processadores.

Como essa UAD-2 é uma versão Quad, há 4 processadores DSP da AnalogDevices com uma memória RAM dedicada para cada um. E um DSP FPGA da XILINX como CPU.

Outro angulo. No canto inferior esquerdo um microcontrolador da STMicroelectronic e no canto superior direito, uma FLASH que não tirei a etiqueta para ter mais informações, mas me parece que é onde está o firmware responsável pelas configurações de modelo.

Logo da Universal Audio mais o código e revisão da placa.

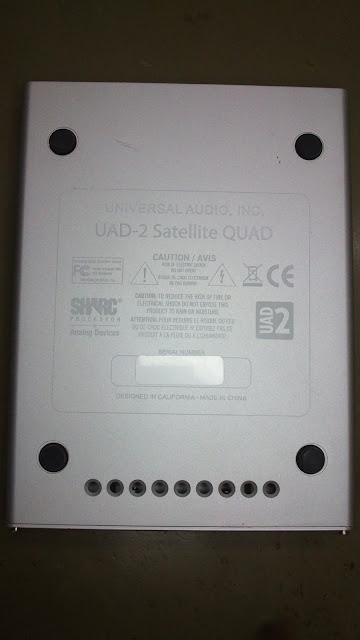

Parte inferior com descrições.

Parte superior com uma etiqueta "folder".

Assistência Técnica de processador de áudio.

Pedal DigiTech PDS-2000 Two Second Digital Sampler

Conserto de um pedal PDS-2000 Two Second Digital Sampler da DigiTech. Tive que fazer praticamente uma reforma nele, pois estava todo desmontado, com partes oxidadas e sujo. Houve uma tentativa de repará-lo por terceiros, mas acabaram bagunçando as ligações entre a placa e os jacks e chaves.

Fotos a seguir foram tiradas depois do conserto pronto.

Vista superior da placa.

Vista inferior, onde situa-se os componentes.

Esse pedal aparenta ser o mesmo pedal-digitech-pds-8000-echo-plus de outro conserto que fiz, mas prestem atenção que as diferenças são sutis.

Mais detalhes:

Ao centro da foto está os circuitos conversores AD e DA. HD14559, HCF4094 mais as redes resistivas LA10502 (RN1 e RN2).

Nessa, a DRAM TMS4256-10 está em destaque. Aqui está o coração do tempo de atraso, 2 segundos com a resolução de 8bits.

Parte interior da caixa, troquei os jacks e refiz todas as ligações.

Vista superior. Fiz uma bela limpeza e repus os knobs das chaves de 3 posições.

Mais detalhes:

Lado esquerdo.

Lado direito.

Parte inferior. Pelos velcros, ele é utilizado em pedalboard.

Etiqueta com informações.



Assistência Técnica de pedal de efeito.

Interface de áudio Focusrite Saffire Pro 10 I/O

Conserto de uma Focusrite Saffire Pro 10 I/O que estava com a comunicação inoperante, alimentação phantom power muito abaixo do normal, e apresentava falha nas entradas line 3, 4 e 5. Ela já tinha passado por um conserto antes, e esse "conserto" piorou mais a situação, faltava até componentes no circuito de fonte.

Serigrafia do painel apagada por anos de uso.

Placa do painel.

Placas das entradas line.

Placa responsável pelas saídas 1 ao 4.

Placa principal.

Circuito de fonte.

Circuito das saídas de fone.

Circuito de saída dos canais 5 ao 8, e circuito conversor AD.

Entradas de microfones e circuito amplificador de entrada.

Placas montadas no gabinete. Acabei esquecendo de tirar foto da placa CPU, mas basta ampliar essa foto para vê-la em detalhes.

Interface montada. O dono não mandou os knobs.

Mais detalhes do painel frontal.

Painel traseiro. A tampa superior foi pintada, a pintura original é cinza e há o logo da Focusrite.

Mais detalhes.

Tampa inferior.

Assistência Técnica de interface de áudio.

Monitor de Referência Samson Resolv 50A

Conserto de dois monitores Samson Resolv 50A que apresentavam perda de rendimento e ruído de forma intermitente. Como fiz o conserto deles em épocas diferentes, fiz uma mescla das fotos para fazer essa postagem.

Placa do circuito pré amplificador.

Placa do amplificador de potência e fonte.

 O circuito de saída usa dois integrados, um para a faixa de frequências baixas, e o outro para as altas.

Transformador.

Placas montadas.

Outro ângulo.

Visão interna da caixa.

Alto-falante.

Tweeter e Led do power.

Caixa finalizada, vista frontal.

Vista traseira.

Detalhe para a serigrafia do painel.

Assistência Técnica de monitor de áudio.
