Interface de áudio Antelope Discrete 4

Conserto de uma interface de áudio Discrete 4 da Antelope. Essa unidade sofreu sobrecarga pela entrada de comunicação Thunderbolt, danificando-a e também deixando o funcionamento pelo USB intermitente.

Placa principal.

Toda a parte de condicionamento de sinais, mais a conversão AD/DA e DSP.

Aqui os circuitos de fonte, mais os amplificadores para as saídas de fones.

Placa CPU.

Placas montadas na carcaça.

Foto com a tentativa de mostrar a placa do display/painel.

Interface pronta, painel frontal.

Conexões traseiras.

E a tampa com o logo da marca.

Assistência Técnica de interface de áudio

Teclado Sintetizador Korg 01/W

Conserto de um teclado sintetizador 01/W da Korg. Essa unidade é um frankenstein do 01/W e 01/W FD, onde estava todo mexido, e com curto na placa CPU/DSP e com o display praticamente destruído...

Na foto abaixo o teclado está reparado. A placa CPU dele é do 01/W FD, e o resto é do 01/W.

Placa CPU/DSP.

Placa dos jacks.

Placa dos botões do painel.

Display com o LCD e placa reparados.

Sistema de teclas com o Aftertouch.

Teclado pronto. Acabei esquecendo de tirar fotos da placa da fonte e da vista interna com todo montado...

Painel em detalhes.

Parte traseira.

Em detalhes.

Assistência Técnica de teclado sintetizador

Interface de áudio Focusrite Scarlett 2i2 3° Geração

Conserto de uma interface de áudio Scarlett 2i2 3° geração da Focusrite. Essa interface sofreu uma sobrecarga que veio pela porta USB, danificando o circuito controlador USB e as fontes das linhas digitais de alimentação.

Placas. Essa 3° geração é a mais chata para reparação e aquisição de peças. E essa linha Scarlett já está na 4° geração, vamos ver onde isso vai parar...

Circuitos de fontes e digital.

Circuitos condicionadores dos sinais de entrada e saída.

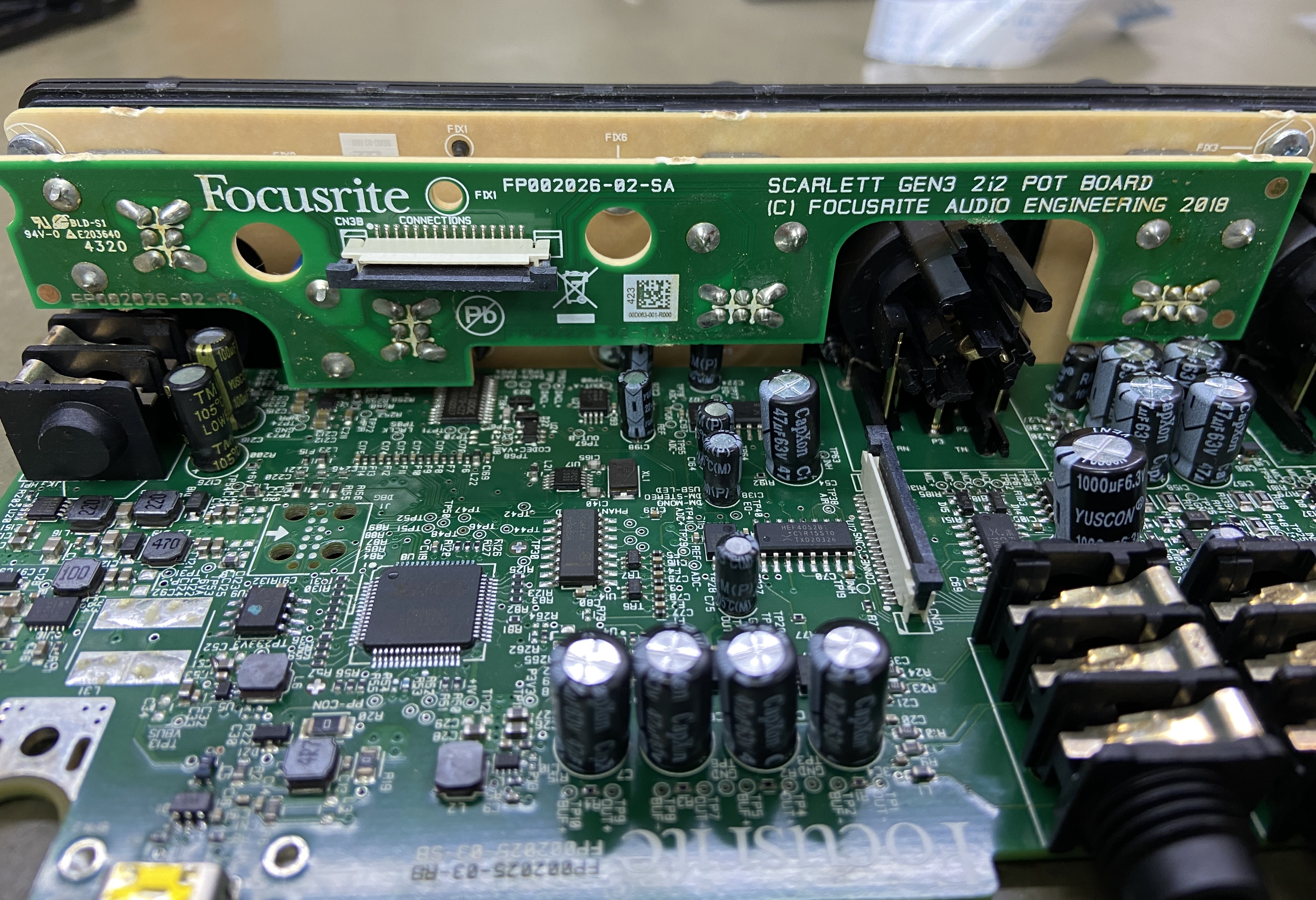

Em detalhe a placa dos potenciômetros, conexão com a placa principal via flatcable, que não aparece na foto.

Vista inferior, o flatcable que aparece é o que liga a placa dos leds no painel.

Painel frontal.

Painel frontal.

Partes inferior e superior respectivamente.

Assistência Técnica de interface de áudio

Microfone Sennheiser MD 421-II

Conserto de um microfone Sennheiser MD 421-II. Essa unidade estava com dois problemas intermitentes, ou ele apresentava um hammer encobrindo o áudio, ou ocorria oscilações de volume.

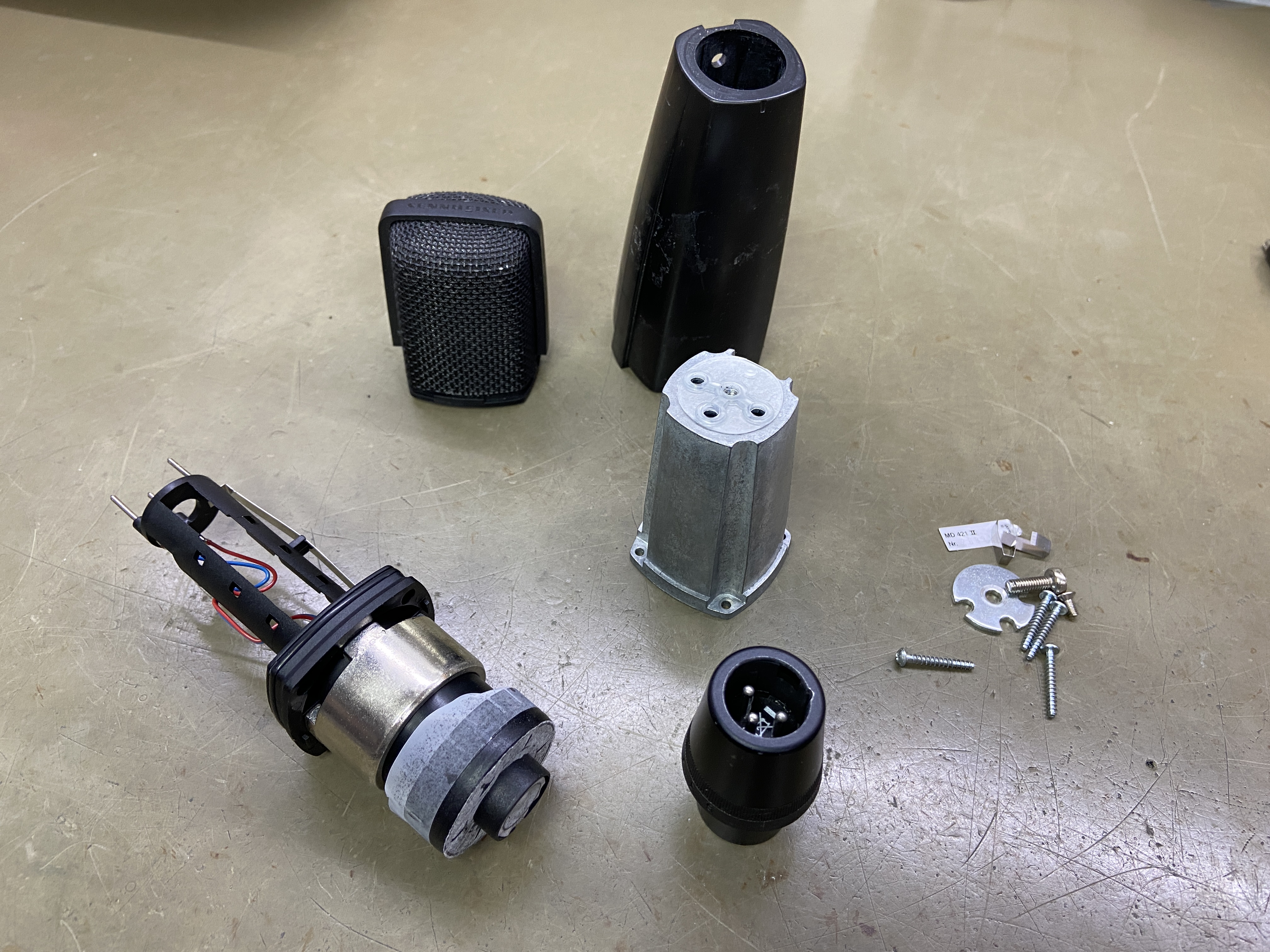

Microfone desmontado.

Conector de entrada e seletor de passagem de graves.

Base interna e cápsula.

Vista superior da cápsula.

Blindagem interna.

Microfone pronto.

Assistência Técnica de microfone profissional

Microfone Neumann KMS 105

Conserto de um microfone KMS 105 da Neumann. Essa unidade estava com o áudio inoperante.

Cápsula e filtro pop dedicado. Lembrando que esse MIC é um condensador com phantom power +48V.

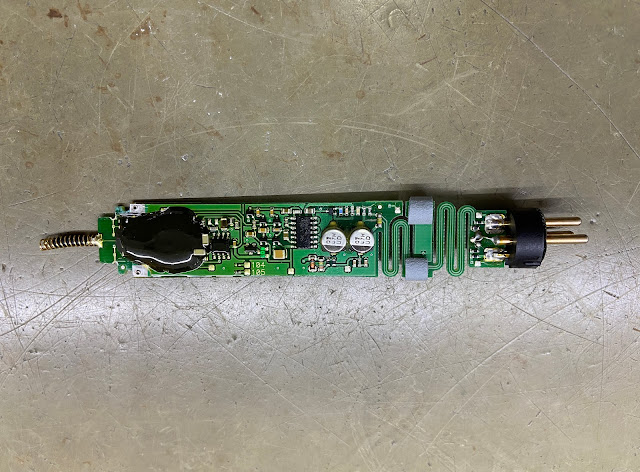

Placa. Detalhe para a construção em mola para absorver impactos vindos do conector.

Microfone pronto. De tanto que ele foi usado, o logo acabou caindo do encaixe...

Assistência Técnica de microfone condensador
