Interface de áudio PreSonus Firestudio Project

Conserto de uma interface de áudio Firestudio Project da PreSonus. Essa interface estava com a comunicação inoperante, o canal 1 apresentava ruído intermitente, e os canais 3, 5, 7 e 8 apresentavam ganho baixo nas entradas de MIC.

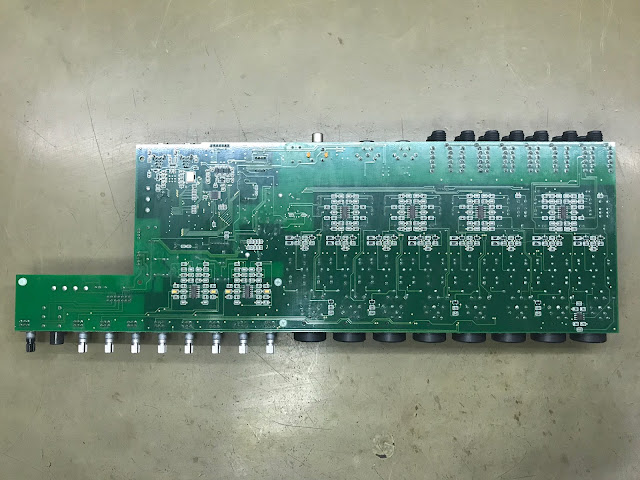

Parte inferior da placa principal.

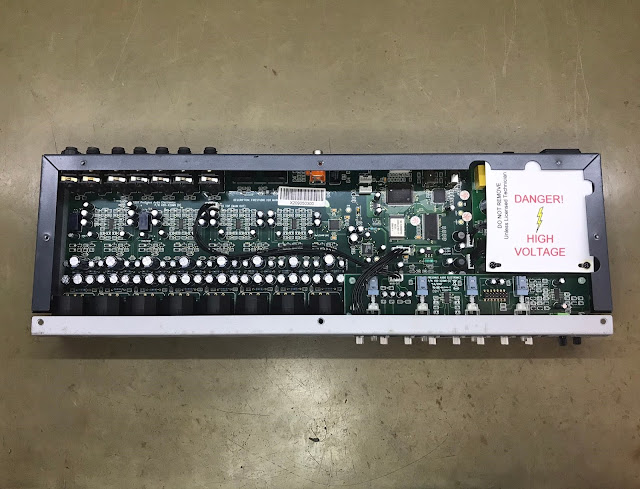

Parte superior.

Circuitos condicionadores dos sinais de entrada e saída.

Controle de ganho, audiocodec, SPDIF, CPU e FireWire.

Placa auxiliar, chaves de acionamento do phantom power e o controle de saída dos phones.

Placa do painel.

Leds dos VUs dos canais.

Placa da fonte de alimentação.

Placas montadas no gabinete.

Painel frontal.

Painel traseiro.
