Placa do painel.
Placa dos circuitos CPU/DSP.
Placa das entradas de microfone.
Módulo da fonte de alimentação.
Painel traseiro.
Conserto de um Piano Digital Kurzweil SP4-8. Essa unidade apresentava mau contato intermitente nos controles Pitchbend e Modulation.
Teclas.

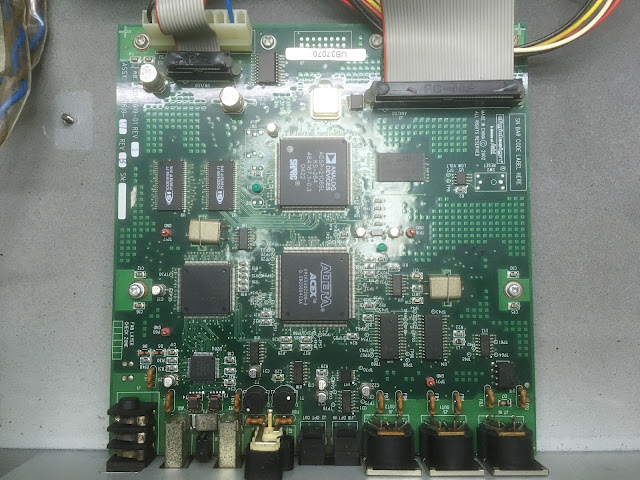

Placa do circuito CPU/DSP.
Placas do Painel.
Placa do display.
A direita está a fonte e os circuitos de saída de áudio e fones.
Painel em detalhes:
E as conexões.
Conserto de um Markbass Little Mark 250. Essa unidade estava totalmente muda devido a falha no circuito de proteção do estágio de saída.
Placa do circuito equalizador.

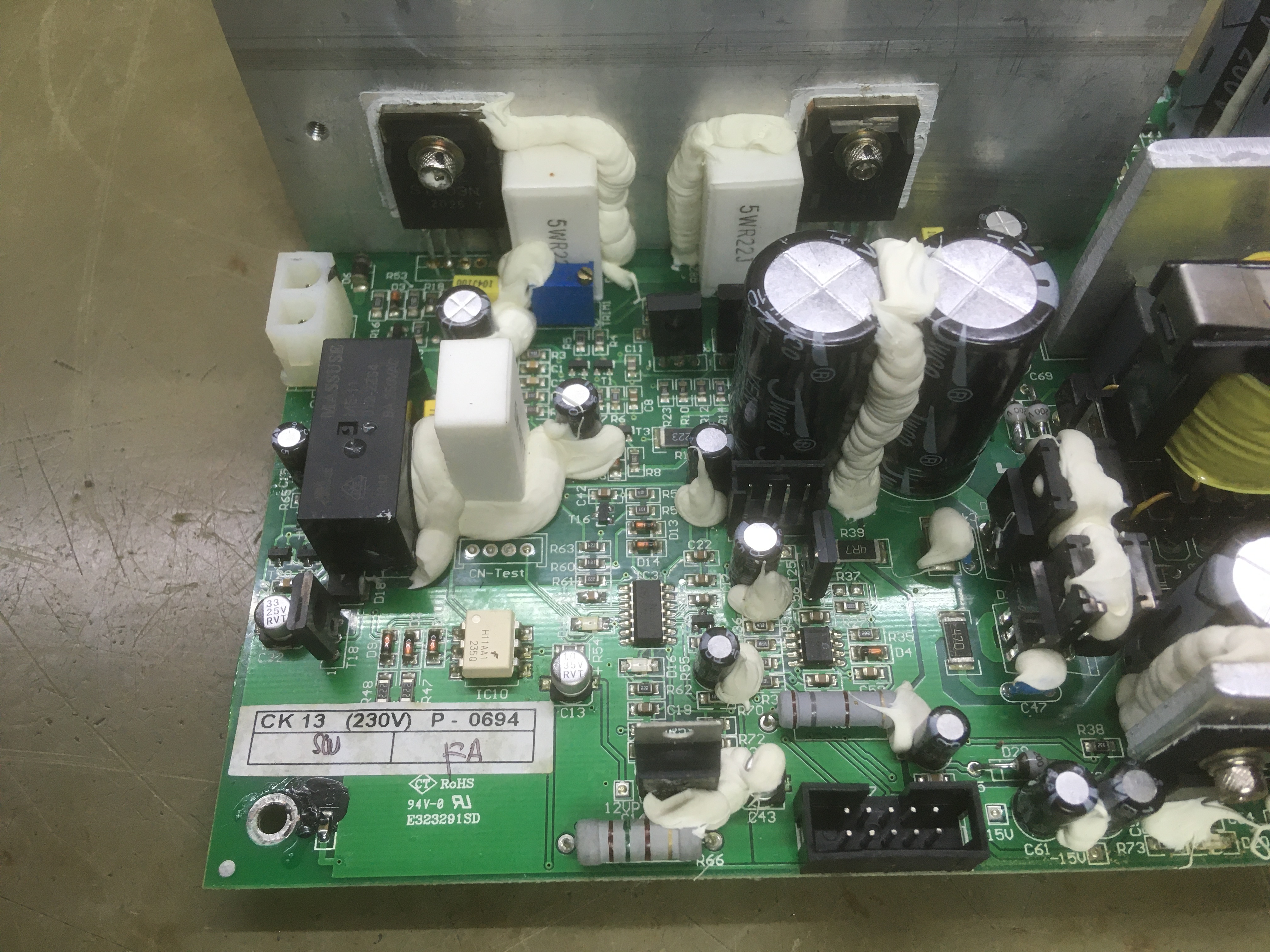

Placa do amplificador de potência e da fonte.
Amplificador.
Fonte.
Placas traseira, conexões.
Cooler.
Placas montadas no gabinete.
Painel frontal.
Painel traseiro.
Tampa superior, detalhe para a etiqueta...
Conserto de um pré amplificador Bozak CMA-10-2DL. Na realidade, não foi exatamente um conserto que fiz nesse equipamento, mas posso dizer que foi uma "meia reforma". Essa unidade tinha passado por reforma um pouco tempo antes de chegar nas minhas mãos, mas o técnico que executou o serviço não trocou os potenciômetros do painel, peças que estavam a mais de 40 anos em uso, e só geravam ruídos indesejáveis no áudio. Então o que fiz foi achar os potenciômetros similares corretos, e os importei e substitui.

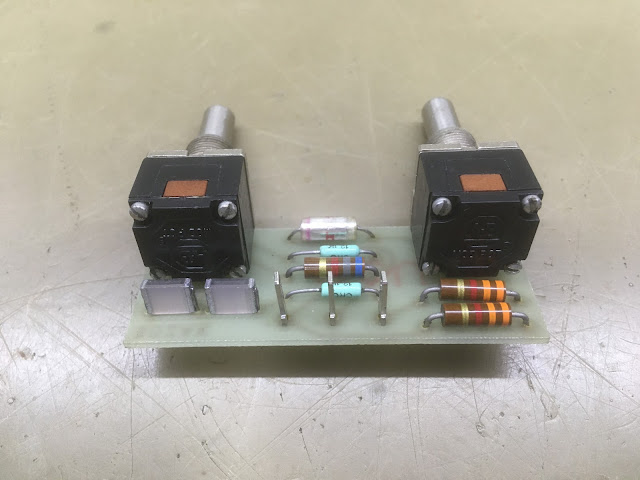

Plaquinha dos pots do equalizador.

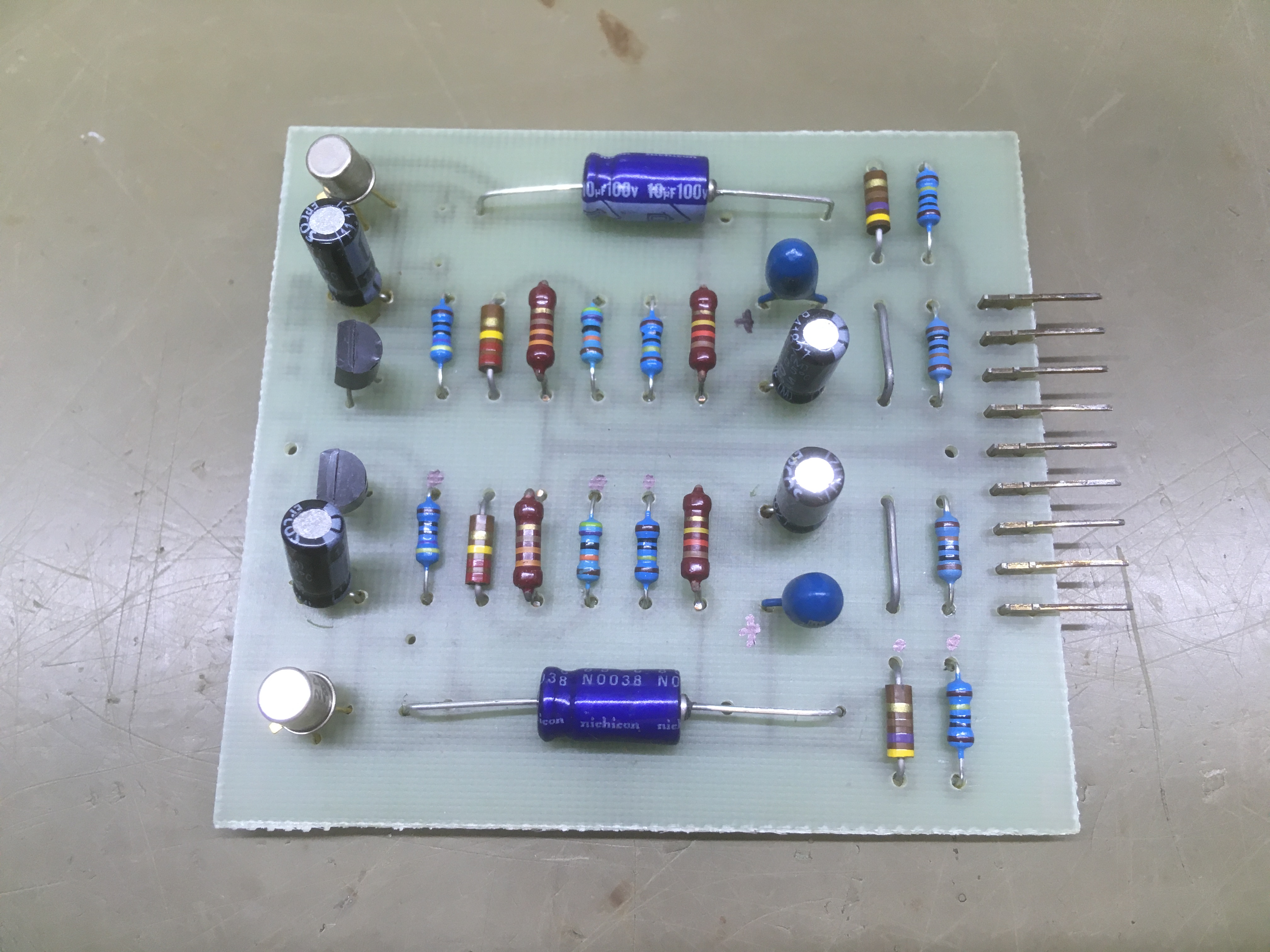

Placa do circuito de entrada PHONO.
Placa do circuito de entrada de MIC.
Placa do circuito do TAPE Out.
Placa do circuito de entrada de Loop.
Placa do circuito amplificador de saída.
Placa do circuito de fonte.

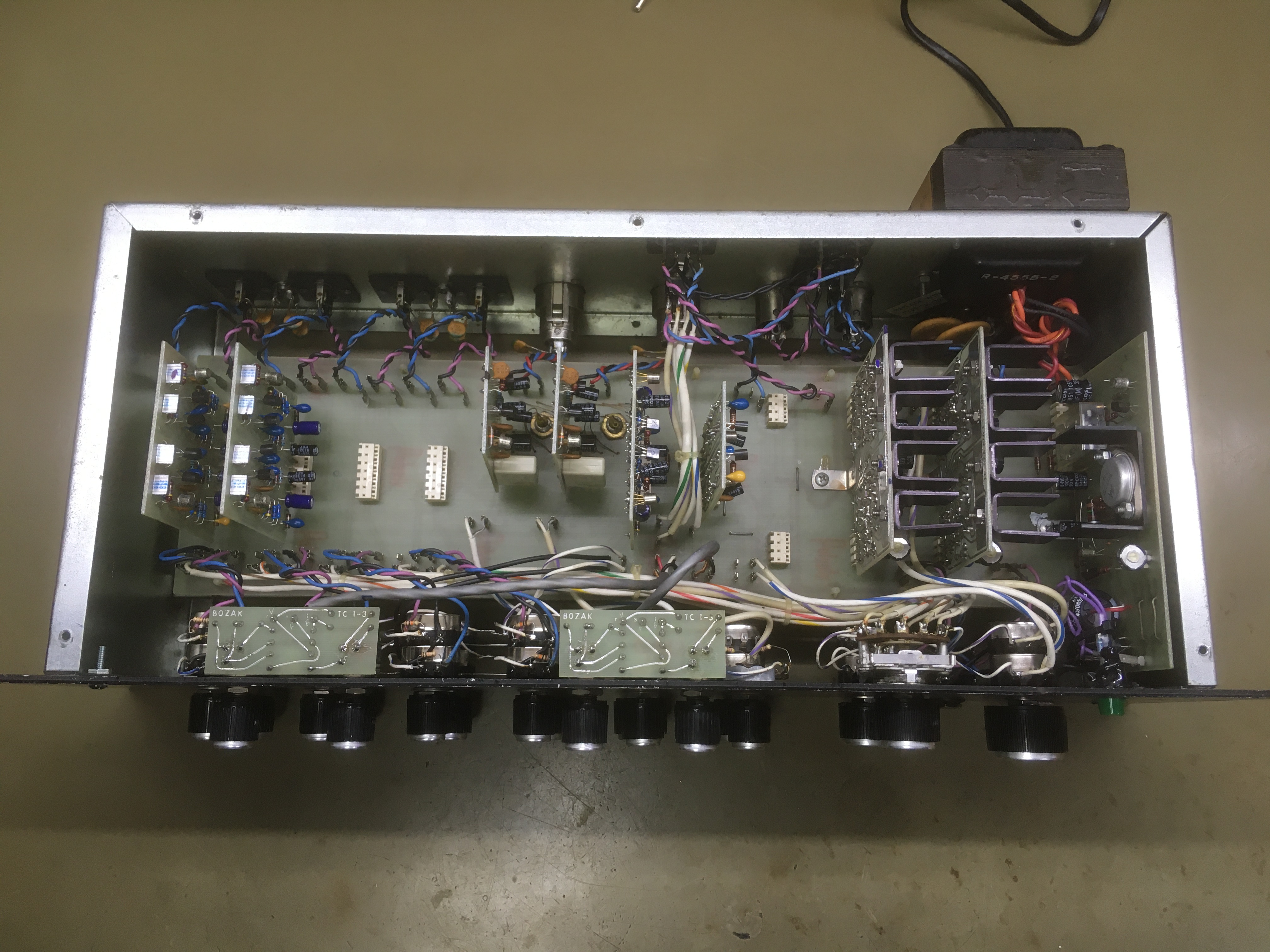

Vista interna, mainboard e ligações.
Mais detalhes, vejam os pots instalados.
Vista inferior da placa principal, detalhe para os transformadores das entradas de MIC.
Placas módulos instaladas.
Painel frontal.
Painel traseiro.
