Conserto de um pré amplificador de microfone OctaMic da RME. Esse equipamento estava com defeito no circuito de fonte, e infelizmente passou por duas tentativas de reparo desastradas antes de chegar em minhas mãos...

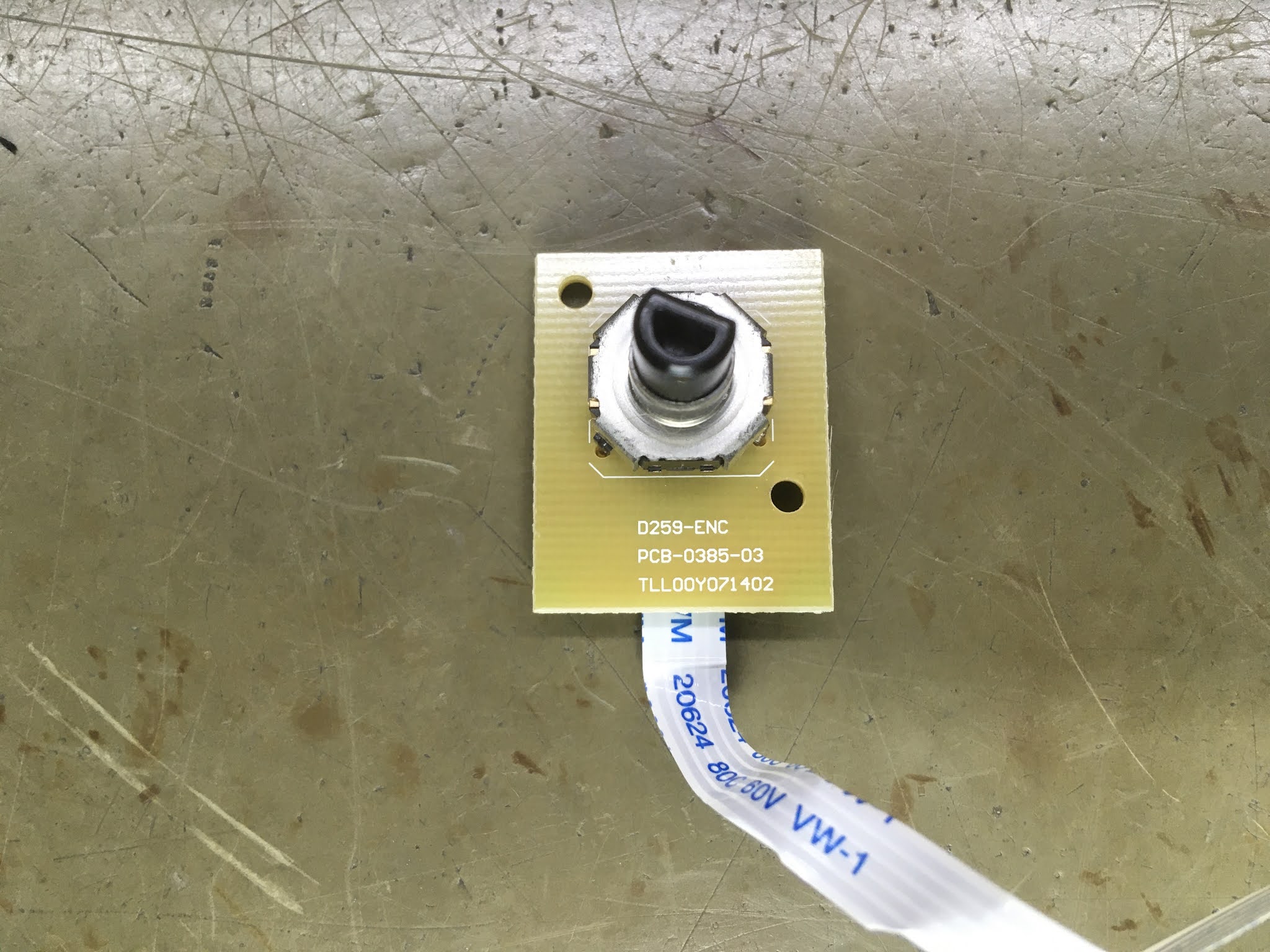

Placa do painel.
Mais detalhes:
Microcontrolador MSP da Texas Instruments, responsável pelo controle das funções do painel.

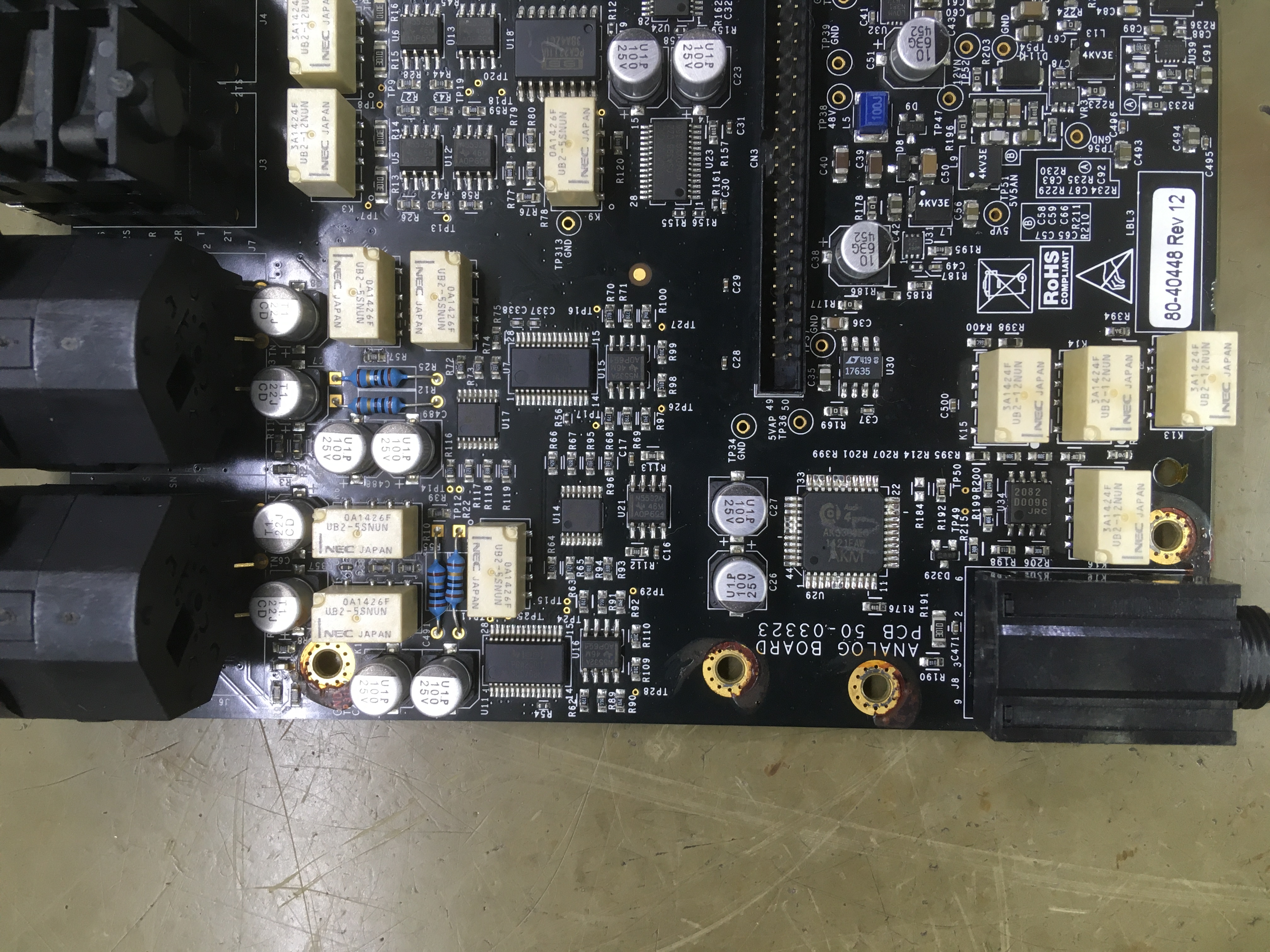

Placa do circuito de conversores AD.
FPGA SPARTAN XC2S100 da Xilinx.
Conversores AD AK5385VF.

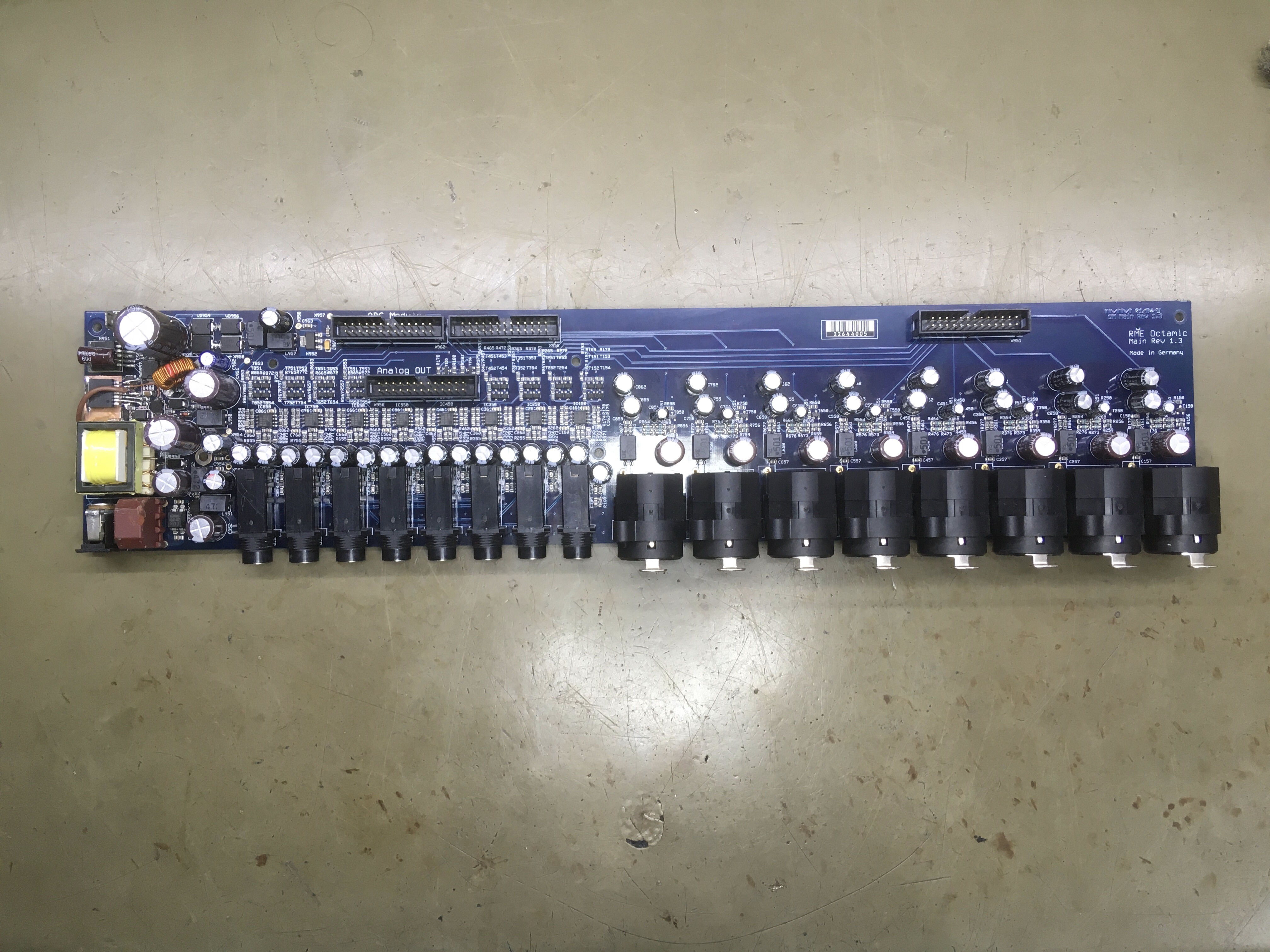

Placa principal.
Entradas.

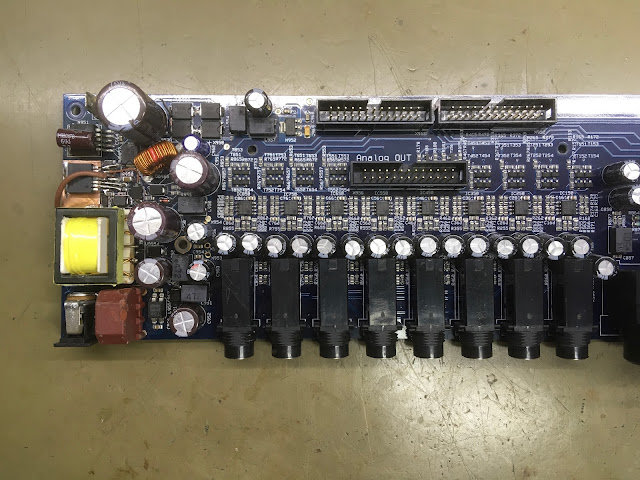

Fonte e saídas.

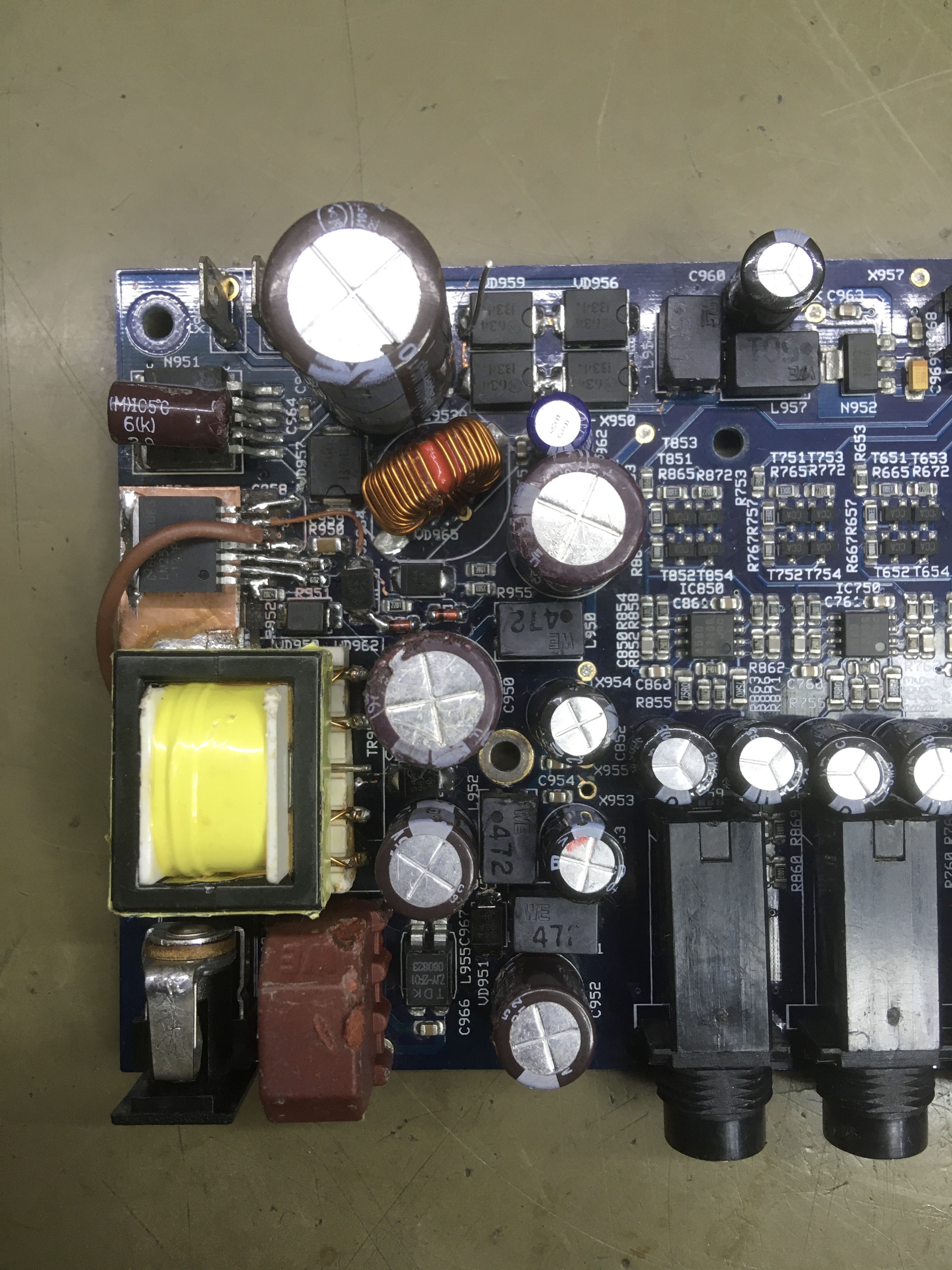

Foi nesse estado que o circuito de fonte estava quando chegou para mim...
O chip N950 (LM2588-12) que controla o chaveamento do trafo, entrou em curto e acabou por carbonizar a placa na região onde é situado. Não sei porque cargas d'água o primeiro técnico que tentou repará-lo, retirou alguns diodos e trocou outros colocando uns de especificações inferiores dos originais, isso além de trocar o N950 por peça pirata. O equipamento até funcionou um tempo, mas obviamente parou novamente...
Já o segundo técnico fez uma lambança maior, não repôs os diodos faltantes e nem trocou os errados, além de ficar tentando colocar um LM2588ADJ no lugar do original sem fazer nenhuma adaptação, ainda por cima, o lote de ADJ que comprou era pirata, e com isso até o transformador ele trocou pensando que estava ruim, sem estar...
Já o segundo técnico fez uma lambança maior, não repôs os diodos faltantes e nem trocou os errados, além de ficar tentando colocar um LM2588ADJ no lugar do original sem fazer nenhuma adaptação, ainda por cima, o lote de ADJ que comprou era pirata, e com isso até o transformador ele trocou pensando que estava ruim, sem estar...
E assim ficou depois de minha manutenção. Trafo original do equipamento novamente na placa, diodos de especificações corretas trocados e repostos, mais o LM2588-12 original instalado e com a carbonização da placa reparada.
Painel frontal.
Painel traseiro.
Assistência Técnica de pré amplificador para microfone.
