Controladora DJ Pioneer DDJ-SR

Conserto da Controladora DJ da marca Pioneer modelo DDJ-SR. O cliente relatou que as saídas R e L do MASTER OUT1 estavam inoperantes.

Foto com a visão do painel superior da controladora. Não dá para negar que capricharam.

Foto de um dos PADs.

Membrana com os contatos resistivos de cada botão.

Placa central da controladora.

Aqui estão as placas dos decks direito e esquerdo (que são a mesma placa), e a placa central montadas.
Não tirei fotos mais detalhadas das placas dos decks por que não havia muito o que mostrar.

Esta é a placa onde situa-se a fonte reguladora e o circuito digital.

Circuito responsável pela comunicação USB.

Há uma etiqueta com código, mas dá para saber que esse é o microcontrolador, "digamos que é o faz tudo", ou quase.

E aqui está o ADSP-BF592 da Analog Devices, chip responsável pelo processamento do sinal digital.

Foto ampliada. Detalhe para o logo BlackFin, tecnologia de processamento patenteada pela Analog Devides.

Detalhe para o circuito de fonte.

Todas as placas montadas somente aguardando a montagem do painel.

Saída para fones e ajuste da curva do Cross Fader

Logo da Pioneer.

Entrada para microfone.

Deck esquerdo.

Controles e Mixer.

Deck direito.

Entrada auxiliar.

Saídas Booth e Master 2.

Saída Master 1 em TRS (P10), saída USB e chave power.

Parte inferior.

Descrições, especificações e etiqueta de s/n.

Assistência Técnica de controladora DJ.

Interface de áudio M-Audio Profire 2626

Conserto da M-AUDIO Profire 2626. Essa interface passou por duas assistências autorizadas antes de chegar em minhas mãos. Geralmente as autorizadas desse tipo de equipamento trabalham com sistema de troca de placa, somente quando o defeito é maceteado que ele realizam a manutenção. Mas quando o equipamento está descontinuado, principalmente se for de "baixo custo",  eles nem pegam para orçamento, e aconselham o cliente a comprar uma nova. Já no caso dessa Profire 2626, que é mais cara, pelo menos tentam, mas nem sempre conseguem...
A primeira vez que essa interface foi para a autorizada, foi pelo motivo de não estar comunicando com o PC, e o problema foi resolvido, mas com pouco tempo que saiu da garantia ela passou a desligar sozinha de forma intermitente. Dessa ultima vez o cliente a levou para outra autorizada, e por "coincidência"  foi passado o orçamento relativo a mesma peça do problema da primeira vez... Obviamente que o defeito de desligar sozinha não era causado pelo circuito de comunicação, e mesmo depois de novamente "reparada", a interface continuava com o mesmo problema.
Como o cliente estava cansado da demora e da não solução do problema, ele entrou em contato comigo, e a trouxe para diagnóstico.

Placa principal.

Detalhe para o circuito de fonte.

Demais partes da placa principal, circuitos condicionadores dos sinais de entrada e saída, mais os ADC e DAC.

Placa auxiliar do painel

Placa de processamento, causa do defeito. Mesmo a assistência anterior tendo dito que reparou o circuito de comunicação, a interface somente funcionava uma porta FireWire, e também tive que reparar esse defeito...

Essa interface usa o mesmo processador da Focusrite Saffire PRO 40, vejam: Interface-de-audio-focusrite-saffire-pro-40

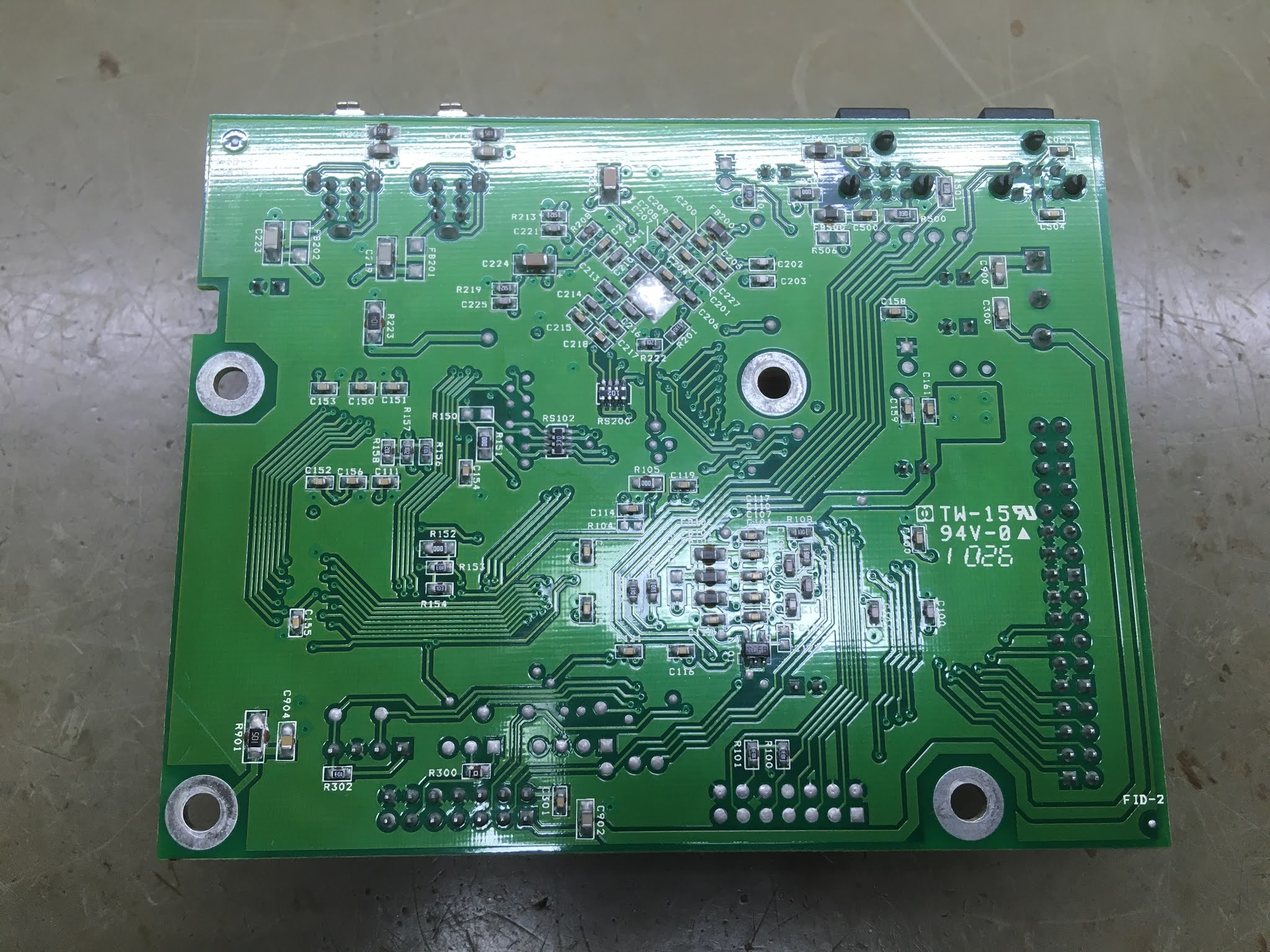

Visão inferior da placa de processamento.

Placa de entrada de alimentação, comunicação MIDI, SPDIF e Clock.





Aqui todas as placas montadas depois de concluída a manutenção.

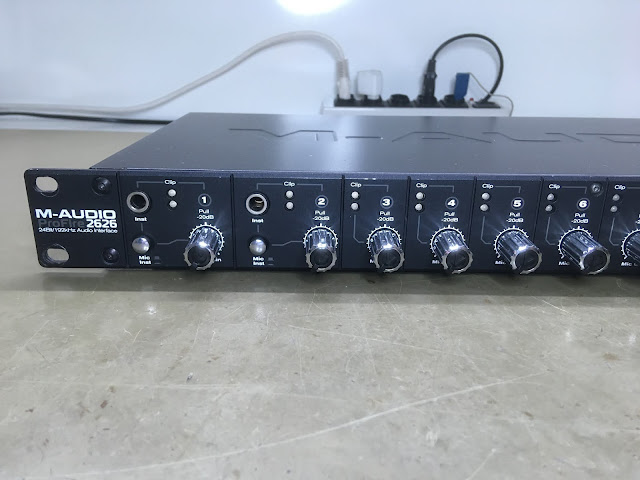

Painel frontal.





Painel traseiro.





Visão inferior com as etiquetas de n/s e modelo.





Visão superior. Detalhe para o M-AUDIO em relevo na tampa.

Assistência Técnica de interface de áudio.

Interface de Áudio Focusrite Scarlett 2i4 1st geração

Conserto da Focusrite Scarlett 2i4. O cliente dessa interface reclamava de ruído em ambos os canais, e acabou pensando que a causa era mau contato no conector USB. Porém, o ruído não era causado pelo conector, e o cliente na tentativa de sanar o "mau contato", acabou por danificá-lo...
Basicamente, o que acontecia era que quando o cliente mexia no conector, a interface desligava e com isso ele tinha a impressão que o ruído sumia.

Logo da Focusrite e modelo da interface impressos na placa. Detalhe para os conversores AD e DA centralizados na placa.

Circuito amplificador de entrada, real origem do ruído.

Mais uma foto mostrando toda a entrada.

Visão com a placa dos potenciômetros.

Fonte e parte do circuito digital.

Circuito de saída, esse flat atrapalhou um pouco a foto.

Painel Frontal.

Painel traseiro.

Parte inferior da caixa com as etiquetas de número de série de fábrica (Nemko), e do importador (Habro).

E na parte superior, o logo da Focusrite.
