Conserto de uma pedaleira Voicelive 3 da TC-Helicon. Essa pedaleira estava com falha para acessar o cartão de memória, causando a famosa tela azul ao ligar.
Placa principal.
Circuitos de fonte, CPU e DSP.
Condicionadores dos sinais de entrada e saída, mais os conversores.
Parte inferior da placa.
Tampa superior do equipamento com o display e as demais placas instaladas.
Pedaleira pronta, painel.
Conexões.
Tampa inferior.
Conserto de um processador de modulação de áudio MPX100 da Lexicon. Esse equipamento estava desligando sozinho intermitentemente.
Única placa.
Lado dos circuitos condicionadores dos sinais de entrada e saída, mais os conversores.
E o lado do processamento de sinais e controle.
Rack pronto e montado, painel frontal.
Tampa superior.
Conexões.
Conserto de uma interface FireWire/ADAT PreSonus Firestudio Lightpipe. O defeito dessa unidade estava na comunicação FireWire inoperante.

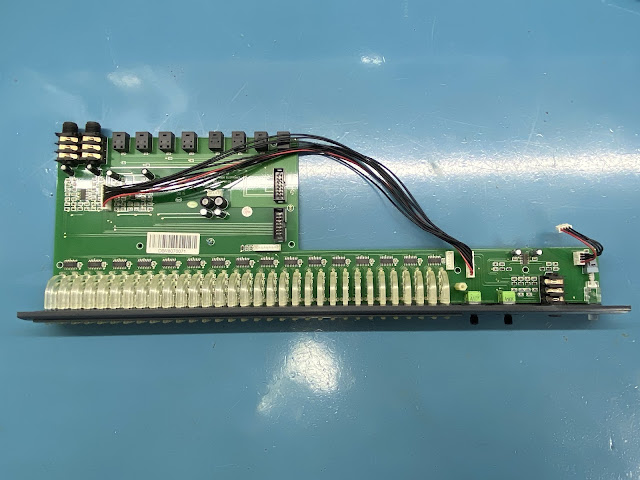

Placa principal, interface ótica e os VUs de led.
Placa CPU/DSP.
Placa da fonte, e a auxiliar indicativa do painel (FireWire/BNC/ADAT).
Placas montadas no gabinete.
Interface pronta, painel frontal.
Conexões traseiras.
Conserto de um Mixer Digital Behringer XR18. Essa mesa não estava ligando devido a uma sobrecarga sofrida pelo módulo de fonte interno.
Placa do módulo de fonte.
Módulo de fonte instalado no gabinete.
Placas na tampa frontal do gabinete.
Em detalhe a placa digital (CPU/DSP/interfaces e controle).
Pronta.
Sequência de fotos com detalhes laterais do gabinete.
Conserto de uma interface de áudio Apollo Twin X USB da Universal Audio. Essa unidade estava com problema de não ligar, defeito causado por curto no circuito de fonte reguladora interna.
Placa do painel.
Placa CPU/DSP (UAD).
Placa principal.
Placas montadas na tampa inferior.

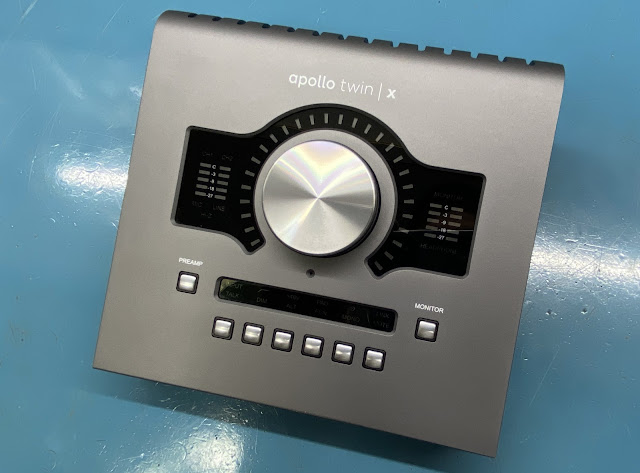

Interface pronta, painel.
Parte inferior.
Conexões na parte traseira.

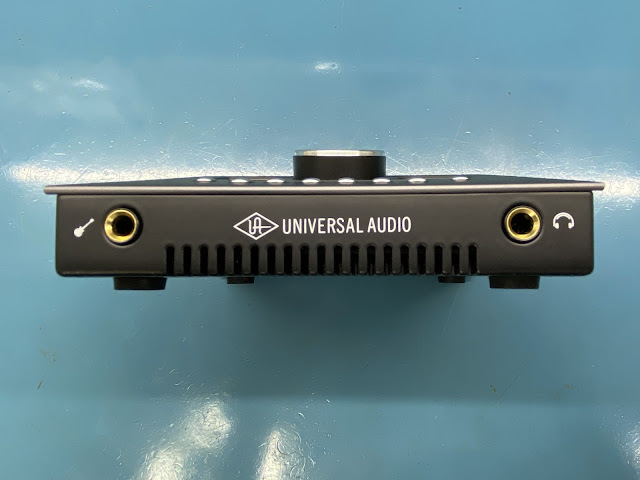

Entrada para instrumentos e saída para fones na parte frontal.
