Piano digital Kurzweil SP88

Conserto de um Piano digital SP88 da Kurzweil. Esse equipamento apresentava áudio muito baixo nas saídas L e R, e também na saída para fones.

Placa do painel, display e botões.

Acabei esquecendo de tirar fotos da placa da CPU (placa que era a causa do problema...), só reparei nisso quando já tinha fechado o equipamento.

Vista superior, reparem no canto inferior esquerdo que está quebrado, e nos pads A e B responsáveis pelos controles de Modulation e Pitchbend que também estão inoperantes. Ambas as peças são indisponíveis para reposição, ainda bem que não são um fator X para funcionamento do equipamento.

Vista traseira.

Assistência Técnica de piano digital

Pedaleira TC-Helicon VoiceLive Play GTX

Conserto de uma pedaleira VoiceLive Play GTX da TC-Helicon. Esse equipamento estava com as placas oxidadas, e houve tentativa de reparo fracassada por outra assistência. Tive que ressoldar e trocar componentes, refazer trilhas, descontaminar as placas das oxidações e reparar o encoder do painel.

Placa do painel

Placa principal.

Vista interna da tampa superior.

Display, botões e footswitches.

Parte inferior.

Conexões na parte traseira

Assistência Técnica de pedaleira

Interface de áudio M-AUDIO M-Track MKII

Conserto de uma interface de áudio M-Track MKII da M-AUDIO. Essa unidade estava com falha intermitente na saída R, e o áudio do canal 1 vazava para o canal 2 quando atuava em alta frequência. No decorrer do reparo, acabei esquecendo de tirar fotos externas do equipamento... Até pedi para o dono me mandar fotos, porém não ficaram boas, então resolvi pegar as fotos externas no site da M-AUDIO.

Observação: Para quem pensa em pegar uma Behringer UMC202HD, cogitem em pegar uma M-AUDIO dessa, tem mais qualidade de construção e áudio.

Placa principal.

Circuitos condicionadores dos sinais de entrada e saída, mais o audiocodec.

Circuito de fonte e processamento digital.

Placa do painel, leds indicadores.

Assistência Técnica de interface de áudio

Monitor de áudio Behringer TRUTH B2031A

Conserto de um par de monitores da Behringer TRUTH 2031A. Além de mau contato nas chaves do painel em ambas, uma delas apresentava desligamento intermitente, e a outra passou pela mão de uma assistência "especializada" em equipamentos de áudio para a troca do reparo do tweeter, porém fizeram a façanha de colocar um com o domo de fenolite, sendo que o original é de titânio...
O engraçado é que logo após esses dois, apareceu aqui o modelo anterior (THUTH B2031), que passou por 3 assistências ditas "especializadas em áudio profissional", mas nenhuma conseguiu consertar. Só havendo conserto em minhas mãos, e olha que o defeito não era nada absurdo...

Placa principal, olha o tamanho do circuito...

Placa instalada no painel, detalhe para o transformador.

Placa dos conectores (TRS e XLR).

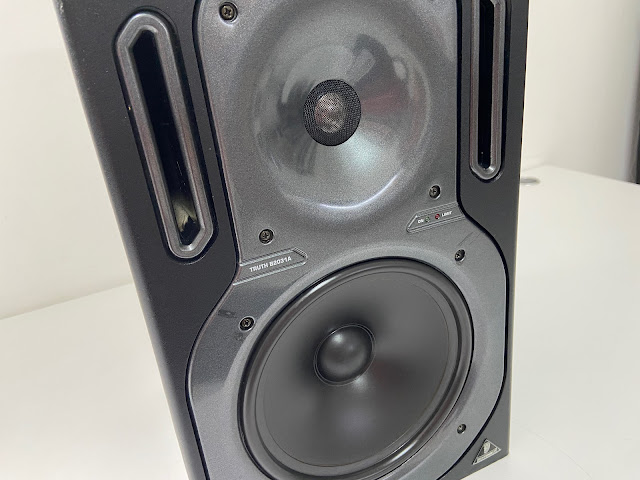

Monitores prontos, parte frontal.

Parte traseira.

O par lado a lado.

Assistência Técnica de monitor de áudio

Caixa ativa JBL 515XT

Conserto de uma caixa ativa JBL 515XT. Essa unidade não estava ligando devido a falha no circuito de fonte, mais especificamente no estágio primário.

Painel com as placas instaladas.

Circuitos de fonte e potências LF e HF.

Placa do pré-amplificador e equalizador.

Painel instalado no gabinete, detalhe para a blindagem das placas.

Caixa pronta, vista frontal.

Vista traseira.

Mais detalhes do painel, estão faltando dois knobs.

Assistência Técnica de caixa ativa
