Conserto de uma interface de áudio Fireface UC da RME. Essa apresentava falha na linha cold do balanceado do XLR da entrada combo do canal 2, e também a saída Monitor/Phones estava inoperante.
Placa do painel.
Placa inferior, circuitos condicionador dos sinais de entrada/saída, audiocodecs e parte da fonte.
Mais detalhes:
Placa do processamento e o restante da fonte.
Painel Frontal.
Painel traseiro.
Assistência Técnica de interface de áudio.
Conserto de uma interface de áudio Motu 828mkII. Essa interface estava com falha no circuito processador, deixando o display e a comunicação inoperantes. Ela passou por tentativa de reparo por outra assistência, mas não tiveram sucesso...
Também apresentava um ruído fixo no canal 2, que também foi resolvido.
Placa do Painel/Display.
Entradas e Main Out.
Circuito processador e fonte.
Conserto de uma interface de áudio Apollo Duo da Universal Audio. Ela ligava, mas não fazia a verificação de boot e com isso ficava totalmente muda. A causa dessa falha foi devido a danos no estágio regulador de fonte da placa analógica, e também no circuito de controle dos canais de entrada.
Não tirei muitas fotos dessa interface, pois ela é praticamente igual a Apollo Quad que postei anteriormente, vejam nesse link: UA Apollo Quad
Placa do processamento.
FireWire, circuito regulador de fonte e um MCU.
Como essa é a versão Duo, estão faltando dois DSPs na placa. Comparem com o link: UA Apollo Quad.
Ao centro a CPU, mais dois DSPs com suas respectivas memórias DDR2 512Mb.
Vista inferior da placa.
Gabinete com as placas instaladas.
Funcionando 100% novamente.
Assistência Técnica de interface de áudio.
Conserto de uma Digidesign 003 Rack. O defeito dessa unidade estava na comunicação FireWire, porém o "técnico" que tentou arrumá-la, achou que a causa seria um tipo de mau contato que se resolveria com a aplicação de WD40 em todas as placas...
Placa com os conectores das entradas de Mic, saídas pares e Midi.

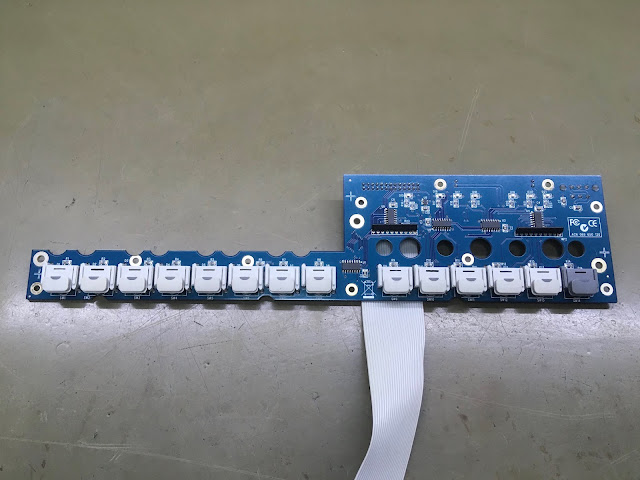

Placa do teclado do painel.
Placa das saídas ímpares.
Placa dos controles de ganho das saídas de phones e do monitor.
Placa dos controles de ganho das entrada 1 ao 4.
Placa das entradas 5 ao 8, estágio secundário de regulação de fonte, e conversores AD e DA.

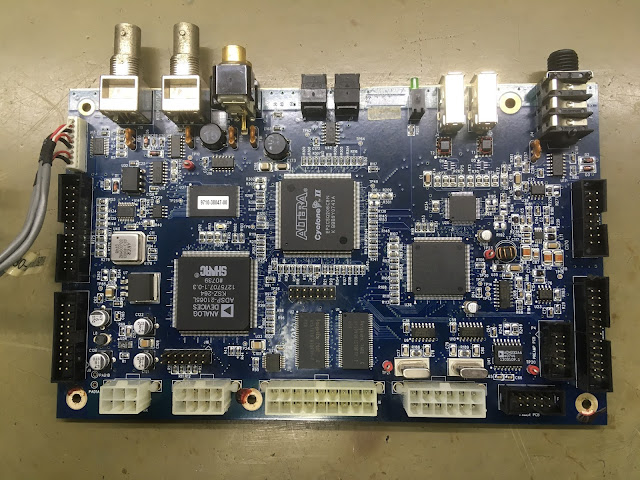

Placa CPU e DSP.
Placa da fonte de alimentação.
Vista interna do gabinete sem o cabeamento.
E com o cabeamento montado.
Tampa inferior.
Tampa superior.

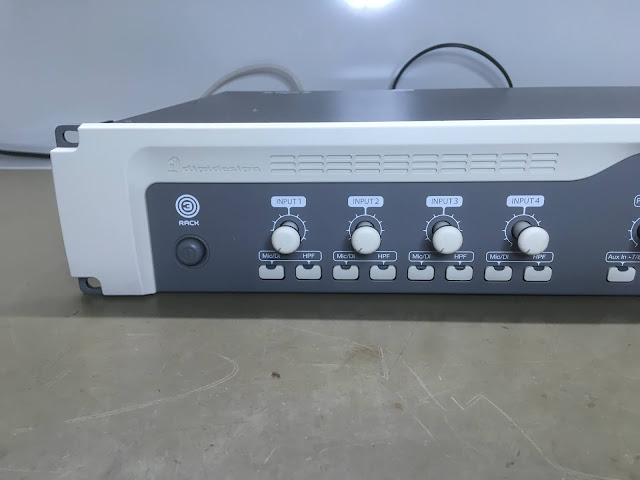

Painel frontal.
