Conserto de uma interface de áudio Presonus Firestudio. Essa apresentava falha na comunicação com o computador, e também tive que corrigir adaptações feitas por manutenções anteriores.
Placas.
Em detalhe, o circuito digital e a fonte.
Placa auxiliar do painel.
Circuito condicionador do sinal de saída.

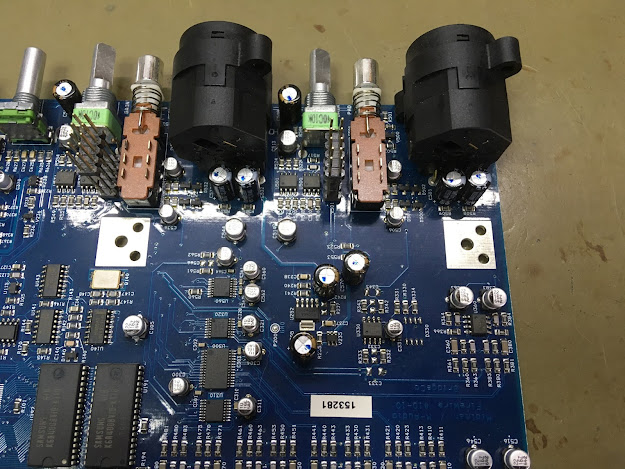

E o condicionador de entrada.
Pronta.
Painel frontal em detalhes.
Painel traseiro.
Mais detalhes.
Assistência Técnica de interface de áudio.
Conserto de um pedal de trêmulo Pulsar da Electro-Harmonix, ele não estava acionando o efeito.
Todo o circuito do pedal.
Dois amp-ops quad, o TL074 é responsável por condicionar o sinal de entrada e saída, e o LM324 trabalha no oscilador.
E aqui uma versão do lendário CA3080, amplificador de transcondutância que é a alma do oscilador desse pedal.
Potenciômetros.
Chave 3PDT, caracterizando o true bypass.
Código da placa.
Knobs e serigrafia.
Conexões.
Visão completa.
Assistência Técnica de pedal de efeito.
Conserto de uma M-Audio FireWire 410. Ambos os canais frontais apresentavam um pequeno ruído além do normal, com um adendo que o ruído do canal 1 aparecia com amplitude maior de forma intermitente.
Visão geral da placa principal.
Placa em mais detalhes.
Placa auxiliar do painel.
Plaquinha dos conectores do SPDIF.
Tampa superior.
Tampa inferior.
Painel frontal.
Painel traseiro.
Assistência Técnica de interface de áudio.
Conserto de uma MBox 2 Mini da Digidesign. Essa interface apresentava desligamento intermitente, e falha na conexão com o computador.
Visão geral da placa.
Em detalhe o CS5361 ADC e o CS4392 DAC, ambos da Cirrus Logic.
Painel frontal.
Tampa superior.
Conexões na parte traseira.
Tampa inferior.
Assistência Técnica de interface de áudio.
Conserto de um Big Knob, sistema de comando para estúdio da Mackie. Essa unidade estava inoperante devido a uma falha no circuito de fonte.
Placas principal e de conexões.
