Compositor de ritmo Roland TR-909 - Revolution 909 Upgrade

Essa unidade da clássica TR-909 da Roland passou aqui na assistência para fazer um upgrade de hardware e firmware Revolution 909, e adaptar um módulo para controles extras de timbres.

Ambos os kits vem de forma: "faça você mesmo". Segue abaixo os links de ambos os kits das mods:

Revolution 909

RE-909 MOD KIT

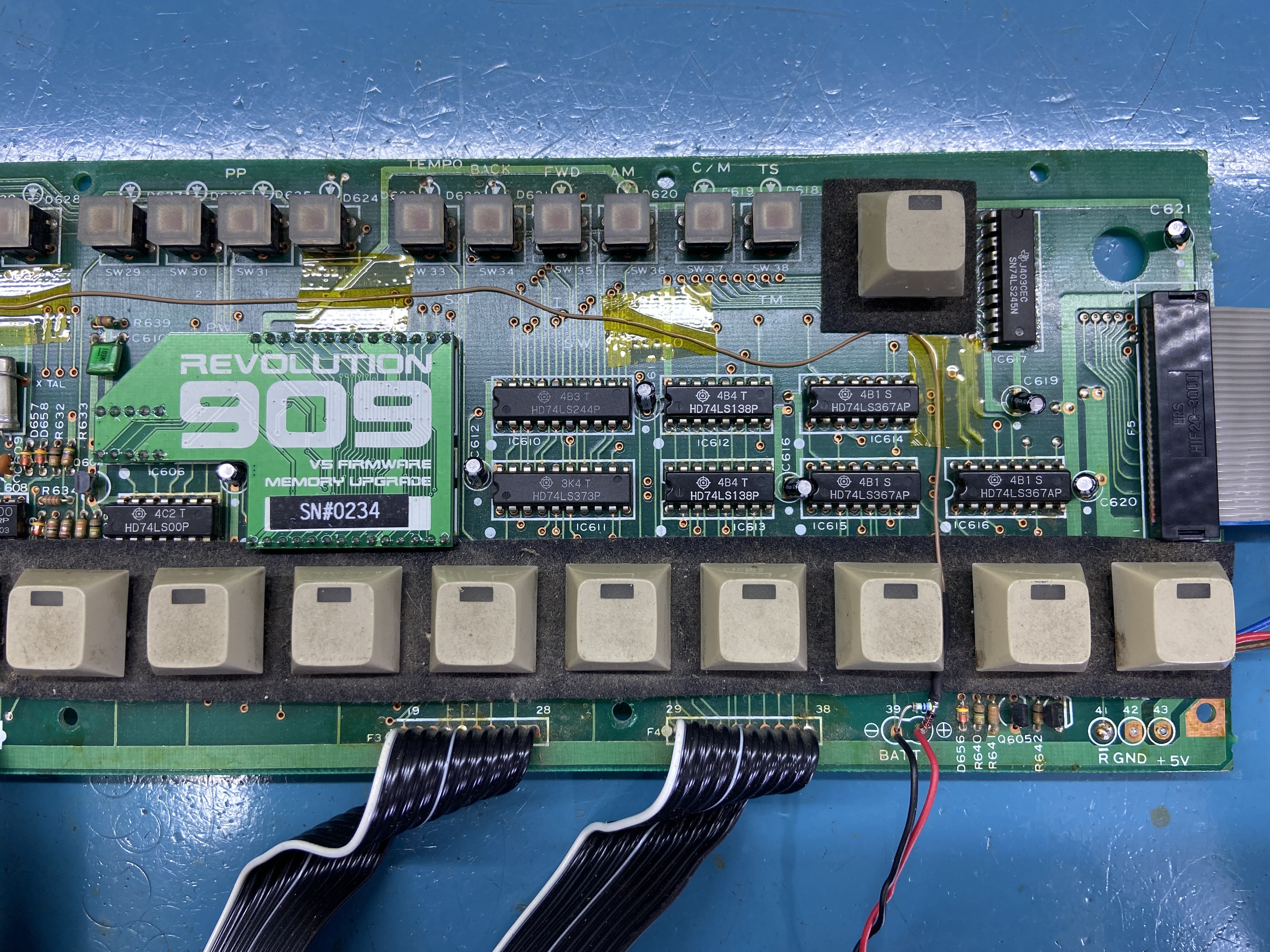

Placa da CPU e processamento de sinais, modificação de memória já feita.

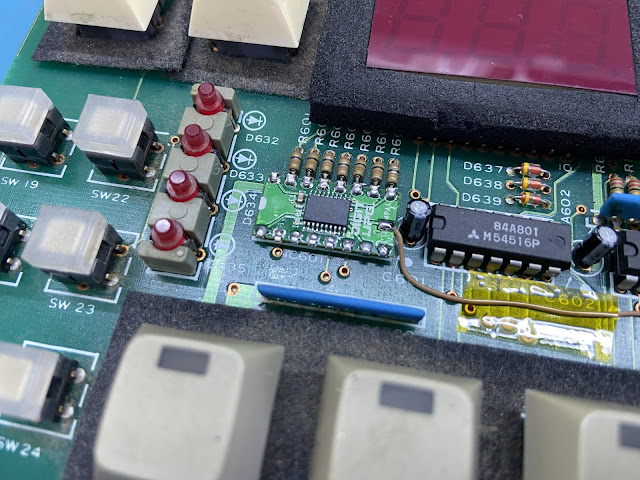

Adaptação para a entrada de pilhas.

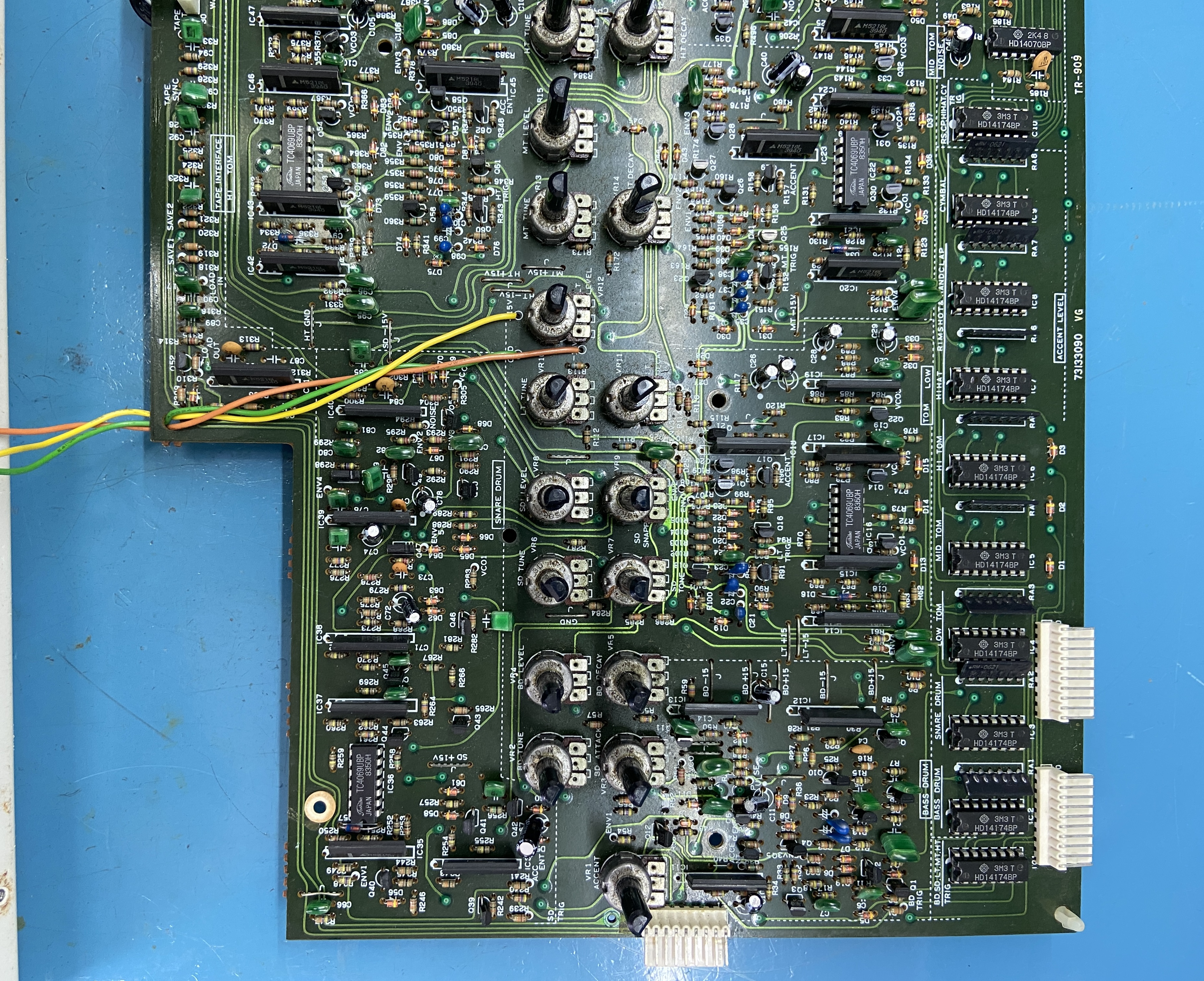

Placa de controle dos timbres e condicionamento de sinais.

Placa da MOD RE-909, acabaram esquecendo de enviar os conectores e fios para fazer o
chicote de ligações na placa, então tive que adaptar...

Vista interna com tudo instalado.

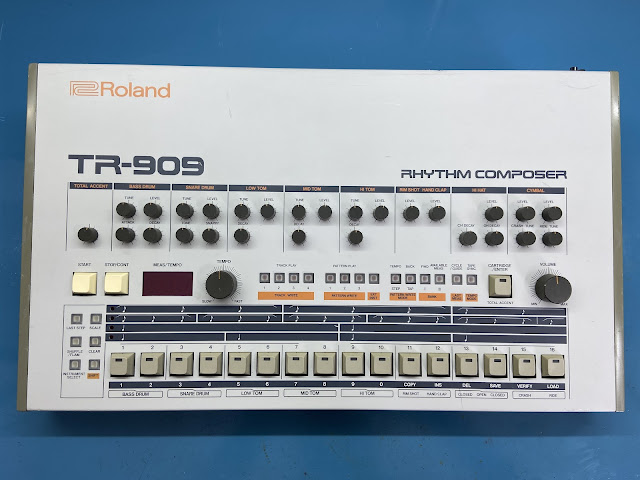

Equipamento pronto.

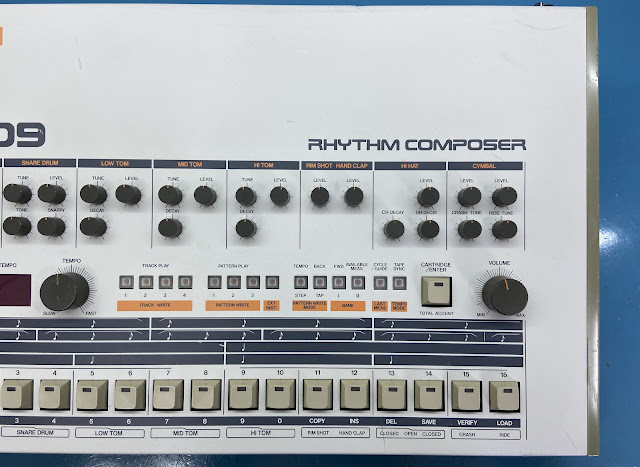

Painel em detalhes:

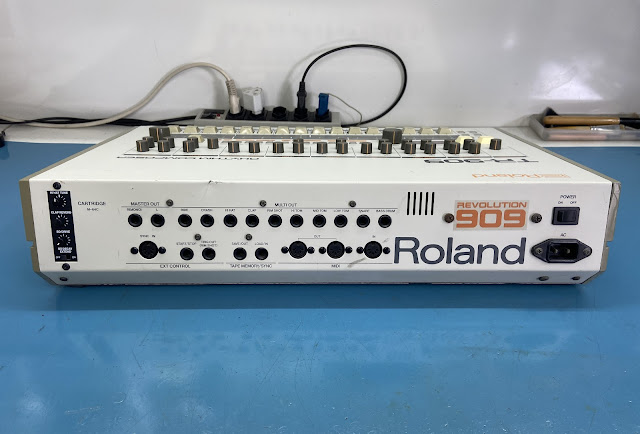

Conexões traseiras, detalhe para o RE-909 MOD instalado no lugar do slot de expansão de memória.

Tampa inferior.

Tampa acrílica de proteção do painel.

Bateria eletrônica e sampler Elektron Digitakt

Conserto de uma bateria eletrônica e sampler Digitakt da Elektron. Essa unidade estava sem funcionar as funções das teclas do 9 ao 16, e não executava os tons referentes aos pads das demais teclas.

Placa principal, circuitos de entrada e saída, audiocodec, DSP/CPU, interfaces USB e Midi mais as fontes.

Placa do painel de controle.

Equipamento pronto.

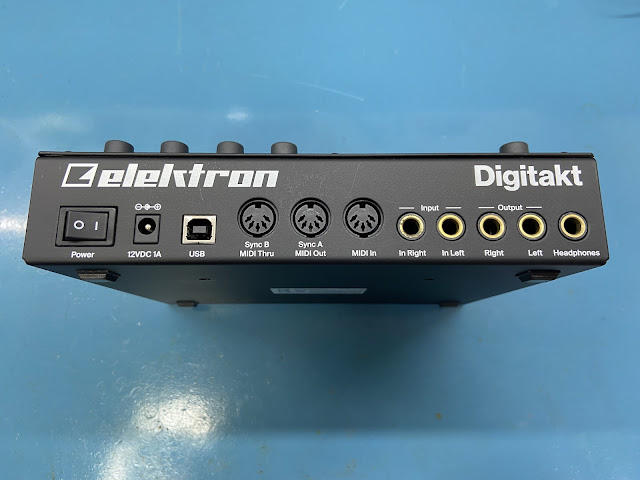

Conexões.

Tampa inferior.

Mixer Digital Soundcraft Ui24R

Conserto de um Mixer Digital Ui24R da Soundcraft. Esse equipamento estava com os canais 2 e 12 inoperantes.

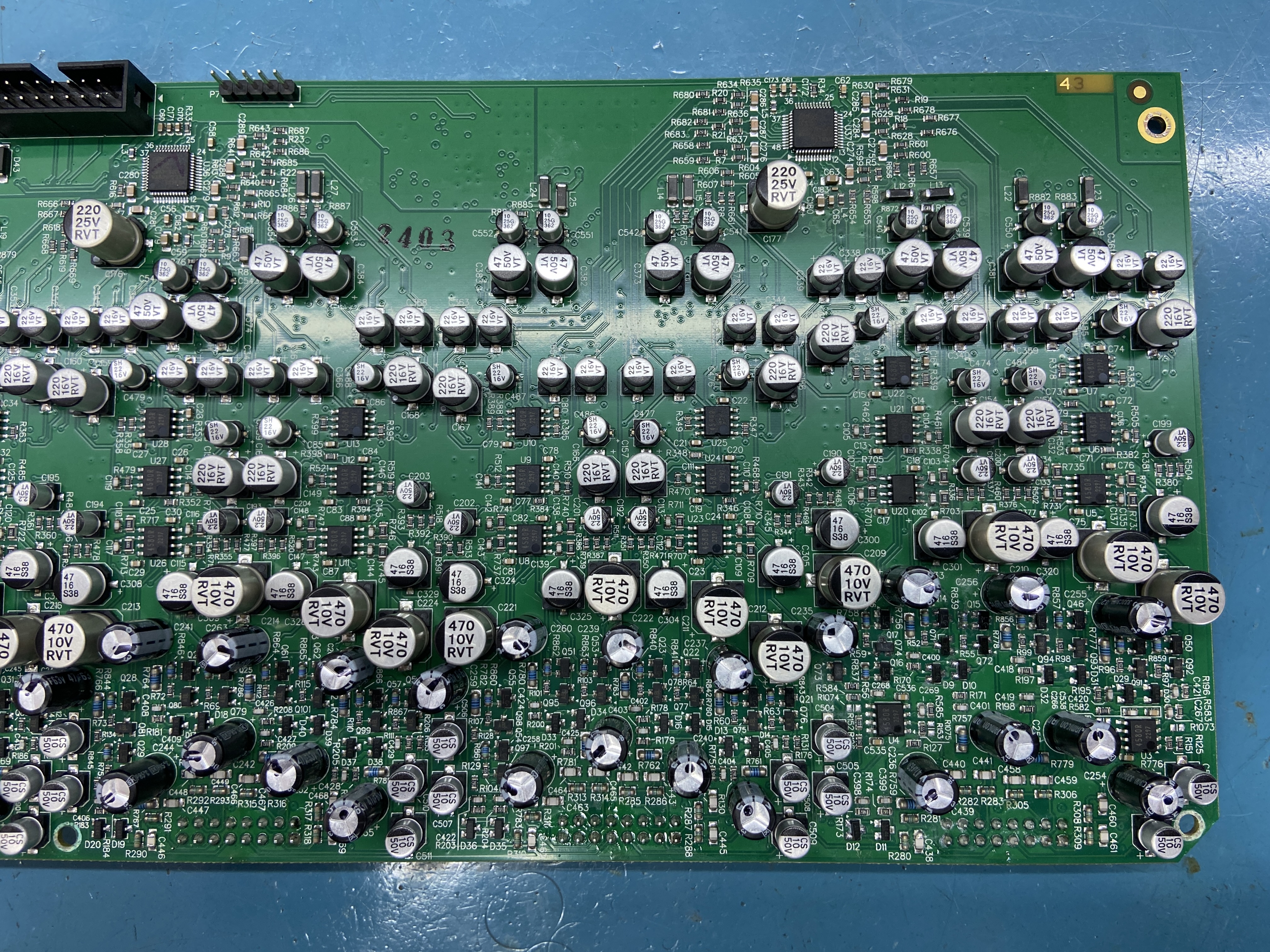

Placa dos circuitos condicionadores dos sinais de entrada e conversores AD. Segue a sequência de fotos.

Placas dos conectores do painel, condicionadores dos sinais de saída e DAs.
Como não houve necessidade de reparo ai, não as retirei para a foto.

Placas do DSP/Interface e a CPU.

Módulo de fonte.

Mixer pronto.

Vistas laterais.

Parte traseira.









Pedaleira BOSS GT-1

Conserto de uma pedaleira BOSS GT-1. Esta pedaleira estava com o processamento de sinal inoperante, o que deixava-a totalmente muda.

Parte superior da placa, detalhe para o display, potenciômetros encoders e uma memória ram.

Parte inferior, todo o resto do circuito.

Tampa superior.

Placa instalada na tampa superior.

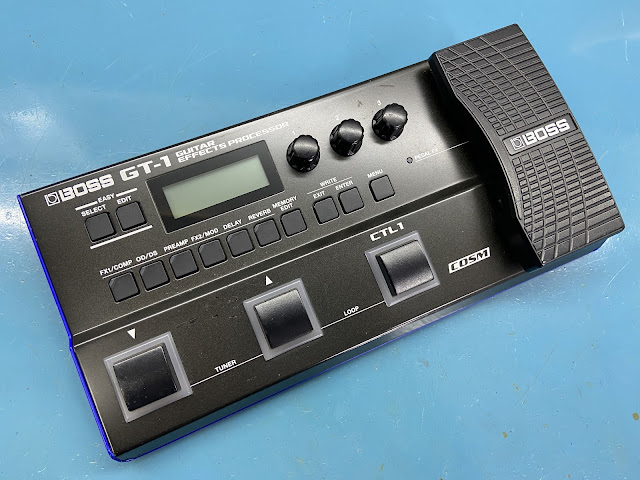

Pedaleira pronta.

Tampa inferior.

Conexões.
