Processador de Delay Digital Lexicon PCM42

Conserto de um processador de delay digital PCM42 da Lexicon. Esse rack de efeito quarentão estava com o efeito distorcido, praticamente saindo barulho no lugar da repetição do sinal atrasado.

Vista interna do gabinete.

A esquerda estão os circuitos condicionadores dos sinais de entrada e saída, mais os conversores AD e DA.

E a direita estão os circuitos de memória, processamento/controle, modulação e fonte.

Esse rack está com o módulo de expansão de memória instalado.

E aqui está toda a parte de processamento.

Diagrama em bloco de funcionamento na tampa superior.

Painel frontal.

E a traseira com as conexões.

Microfone Condensador AKG P420

Conserto de um Microfone condensador P420 da AKG. O dono deste equipamento estava reclamando de ruídos aleatórios que apareciam durando o uso, problema que tem relação com umidade na cápsula.
Então foi pedido a execução do serviço de limpeza da cápsula e do equipamento por completo.

Cápsula e placa.

Detalhe para o transformador de áudio.

Microfone limpo, montado e pronto.

Monitor de áudio Alesis M1 Active

Conserto de um monitor de áudio Alesis M1 Active. Essa unidade não ligava devido a queima do circuito de fonte de alimentação, provavelmente a ligaram em tensão de rede de 220V sendo que ela é para 110V.

Placa do circuito de fonte de alimentação.

Placa dos circuitos de pré, crossover e saídas.

Monitor pronto, vista frontal.

Vista traseira.

Pedal de efeito Fishman Aura Sixteen

Conserto de um pedal Aura Sixteen da Fishman. Esse pedal apresentava áudio baixíssimo e com o controle trim sem atuação.

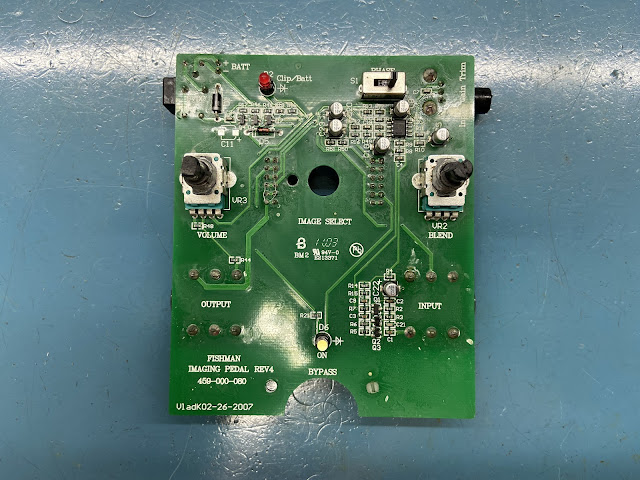

Placa principal, circuito analógico.

Placa digital, circuitos CPU/DSP e Audiocodec.

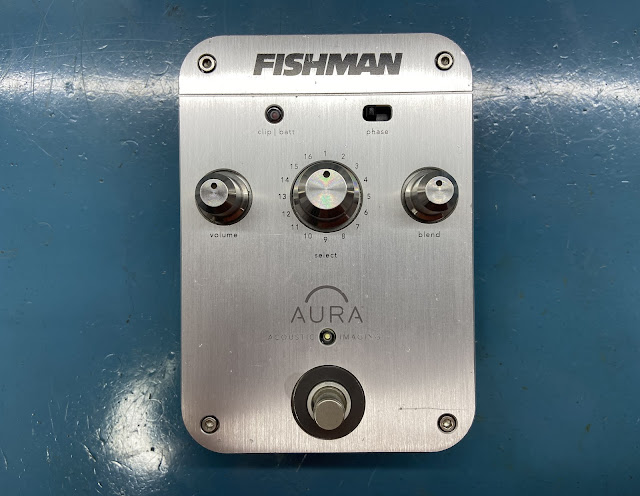

Pedal pronto.

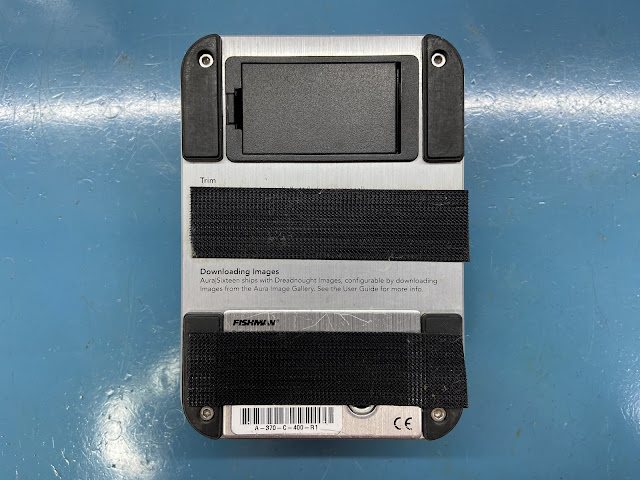

Parte inferior.

Laterais.

Amplificador combo de guitarra Blackstar HT5

Conserto de um amplificador combo para guitarra HT5 da Blackstar. Esse amplificador estava apresentando perda de volume e distorção.

Cabeçote com as placas instaladas.

Lado da placa onde situa-se o circuito de pré-amplificação, e parte dos circuitos de saída e equalizador.

Restante da saída e equalizador, mais a fonte e o Reverb.

Placa auxiliar, conexões traseiras.

Trafos e válvulas.

12BH7AEH, duplo triodo responsável pela saída.

E a 12AX7 do pré.

Alto-falante.

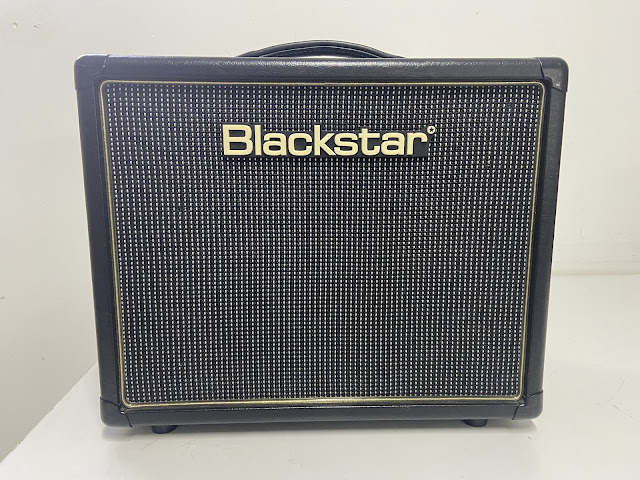

Vista frontal.

Vista superior.

E a parte traseira com as tampas instaladas.

Pedaleira TC-Helicon VoiceLive 3

Conserto de uma pedaleira Voicelive 3 da TC-Helicon. Essa pedaleira estava com falha para acessar o cartão de memória, causando a famosa tela azul ao ligar.

Placa principal.

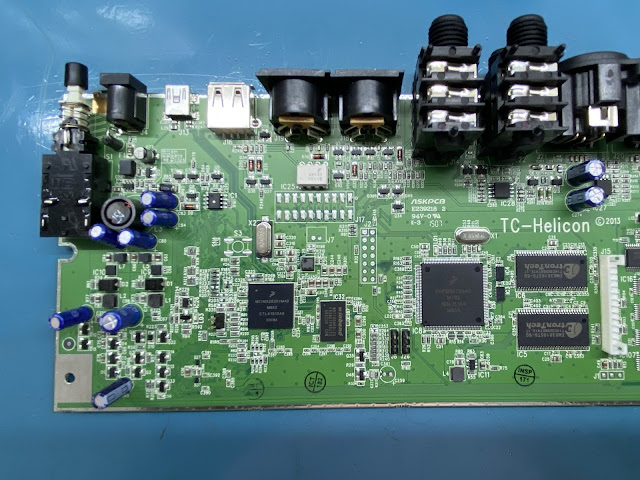

Circuitos de fonte, CPU e DSP.

Condicionadores dos sinais de entrada e saída, mais os conversores.

Parte inferior da placa.

Tampa superior do equipamento com o display e as demais placas instaladas.

Pedaleira pronta, painel.

Conexões.

Tampa inferior.
