Rack de efeito Fractal AXE-FX III

Conserto de um rack de efeito Fractal Audio Sustems AXE-FX III. Esse equipamento estava com a saída Humbuster Left inoperante.

Vista interna do gabinete.

Placa auxiliar das conexões de saída.

Placa principal, circuitos condicionadores dos sinais de entrada e saída.

Interfaces de comunicação/transferência de áudio digital.

Plaquinha da entrada de instrumento e saída para fones.

Placa do painel.

Display.

Módulo CPU/DSP, mais a fonte de alimentação ao lado.

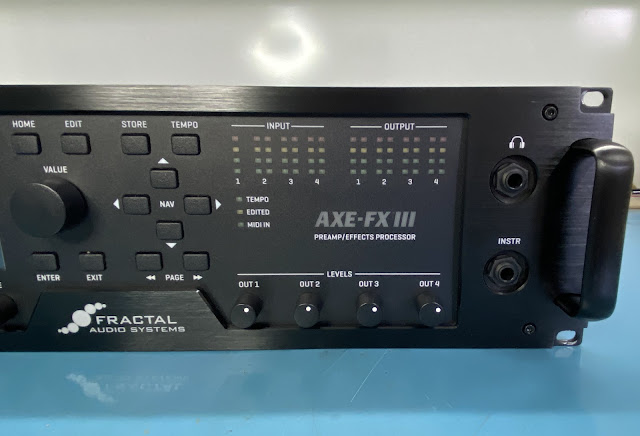

Rack pronto, painel frontal.

E as conexões da parte traseira.

Pedal Amplificado Laney IRF-Loudpedal Ironheart

Conserto de um pedal amplificado IRF-Loudpedal Ironheart da Laney. Essa unidade estava com a saída loudspeaker inoperante, e a saída DI Out apresentando distorções.

Placa principal.

Placa dos potenciômetros.

Pedal pronto.

Conexões laterais.

Tampa inferior.

Módulo de efeito DigiTech Vocalist VL3D

Conserto de um módulo de efeito Vocalist VL3D da DigiTech. Esse equipamento estava com o áudio inoperante devido a falha no circuito de fonte de alimentação interna.

Placa principal.

Plaquinha auxiliar, guitar in, thru e footswitch.

Placa do painel.

Equipamento pronto.

Tampa inferior.

Conexões.

Amplificador Peavey Bandit 112 Scorpion

Conserto de um amplificador Bandit 112 Scorpion da Peavey. Esse antigo amplificador combo estava apresentando falhas intermitentes devido ao longo tempo de uso.

Fotos da placa no cabeçote.

Serviço pronto.

Painel em detalhes.

Parte traseira.

Caixa ativa Yamaha DBR10

Conserto de uma caixa ativa Yamaha DBR10. Essa unidade não ligava, mesmo com o fusível que fica no parte interna integro.

Placa do pré amplificador e DSP.

Placa da fonte e amplificadores de potência.

Cooler interno.

Plaquinha do conector que interliga os transdutores ao circuito.

Painel instalado na caixa.

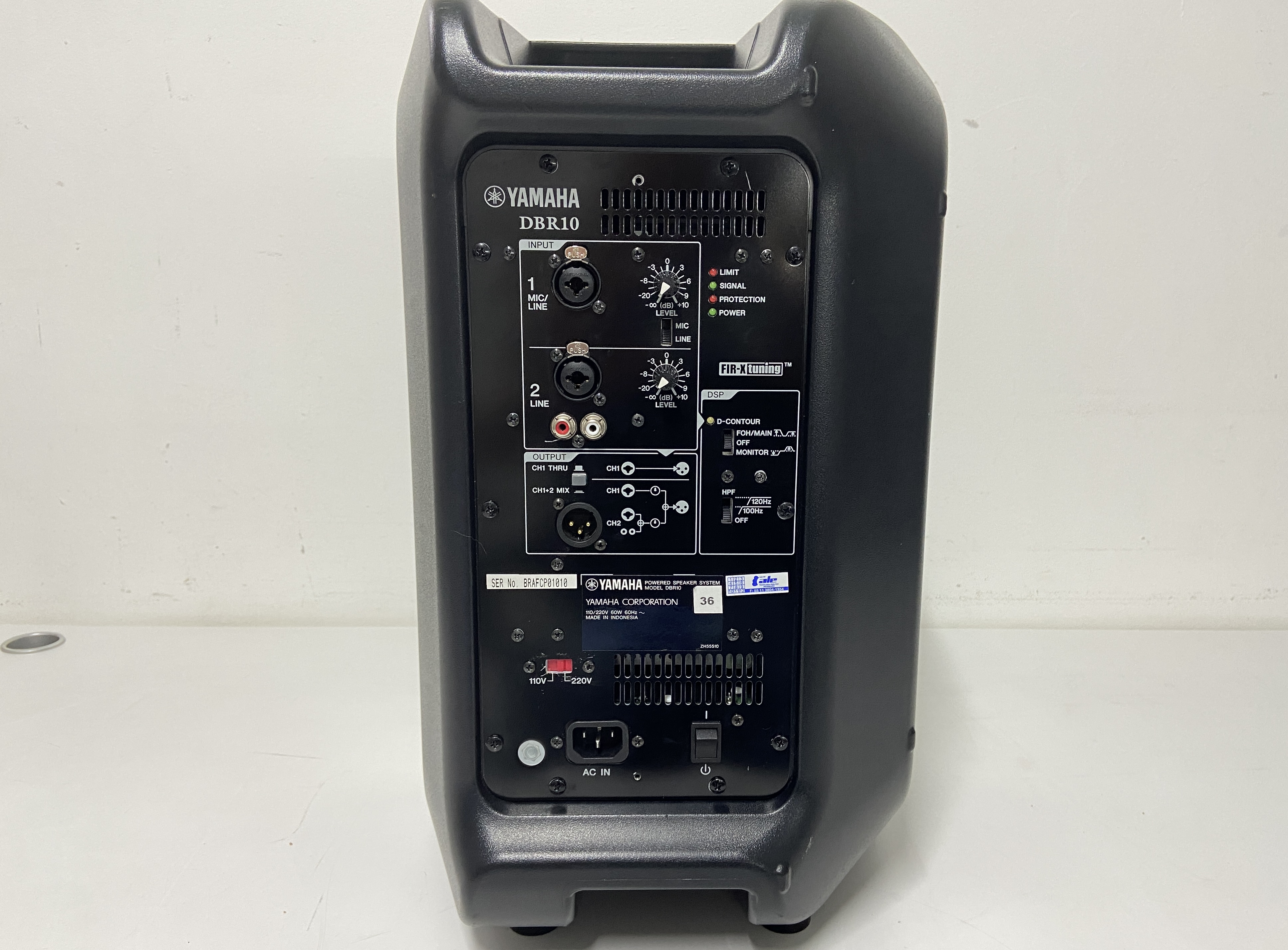

Caixa pronta, painel na parte traseira.

Parte dianteira.

Monitor de áudio Yamaha HS80M

Conserto de um monitor de áudio HS80M da Yamaha. Esse monitor estava sem resposta de agudos, e apresentava intermitente corte de áudio.

Placa do pré amplificador e crossover.

Fonte e amplificadores de saída.

Vista interna do painel.

Transdutores instalados na caixa.

Vista frontal.

Vista traseira, painel.
