Interface de áudio Line 6 TonePort UX8

Conserto de uma interface de áudio TonePort UX8 da Line 6. Essa unidade apresentava mau contato severo em todos os potenciômetros, e o canal 2 estava com áudio distorcido e falha na resposta em frequência.

Placa principal.

Circuitos de entrada, audiocodecs e CPU/DSP.

Interfaces, fonte e parte do condicionador de saída.

Placa do painel. Tive que adaptar outro modelo de potenciômetros nessa interface, pois os originais são difíceis de encontrar...

Entradas de linha e restante das saídas.

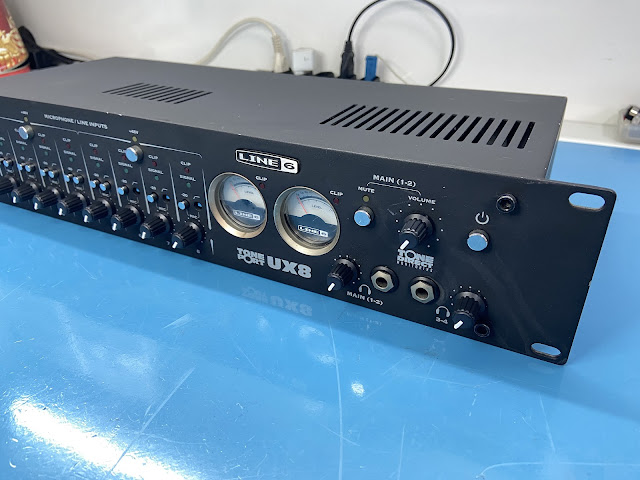

Interface pronta. Também tive que adaptar novos knobs, e os botões faltantes estão assim porque não achei compatíveis para reposição.

Painel traseiro.

Assistência Técnica de interface de áudio.

Interface de áudio RME Fireface UFX

Conserto de uma interface de áudio Fireface UFX da RME. Essa unidade estava com falha na comunicação USB, e os encoders laterais do painel estavam danificados e faltando os knobs. As alças laterais também estava danificadas, e foram coladas.

Módulo de fonte de alimentação.

Placa do processamento, CPU/DSP.

Placa do circuito analógico, mais os conversores AD e DA

Placa do display.

Vista interna do painel.

Todas as placas instaladas.

Interface pronta, painel frontal.

Tampa superior, esquema de funcionamento.

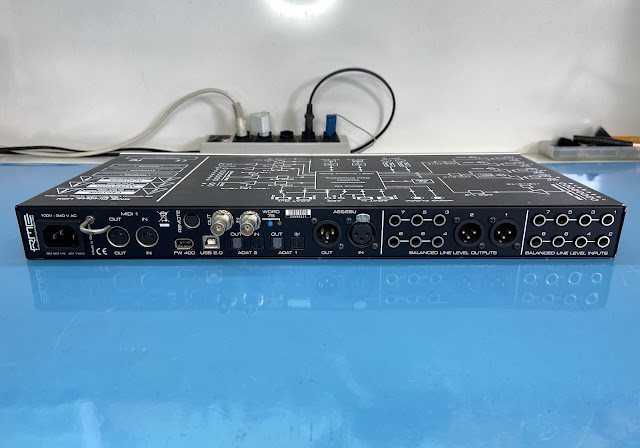

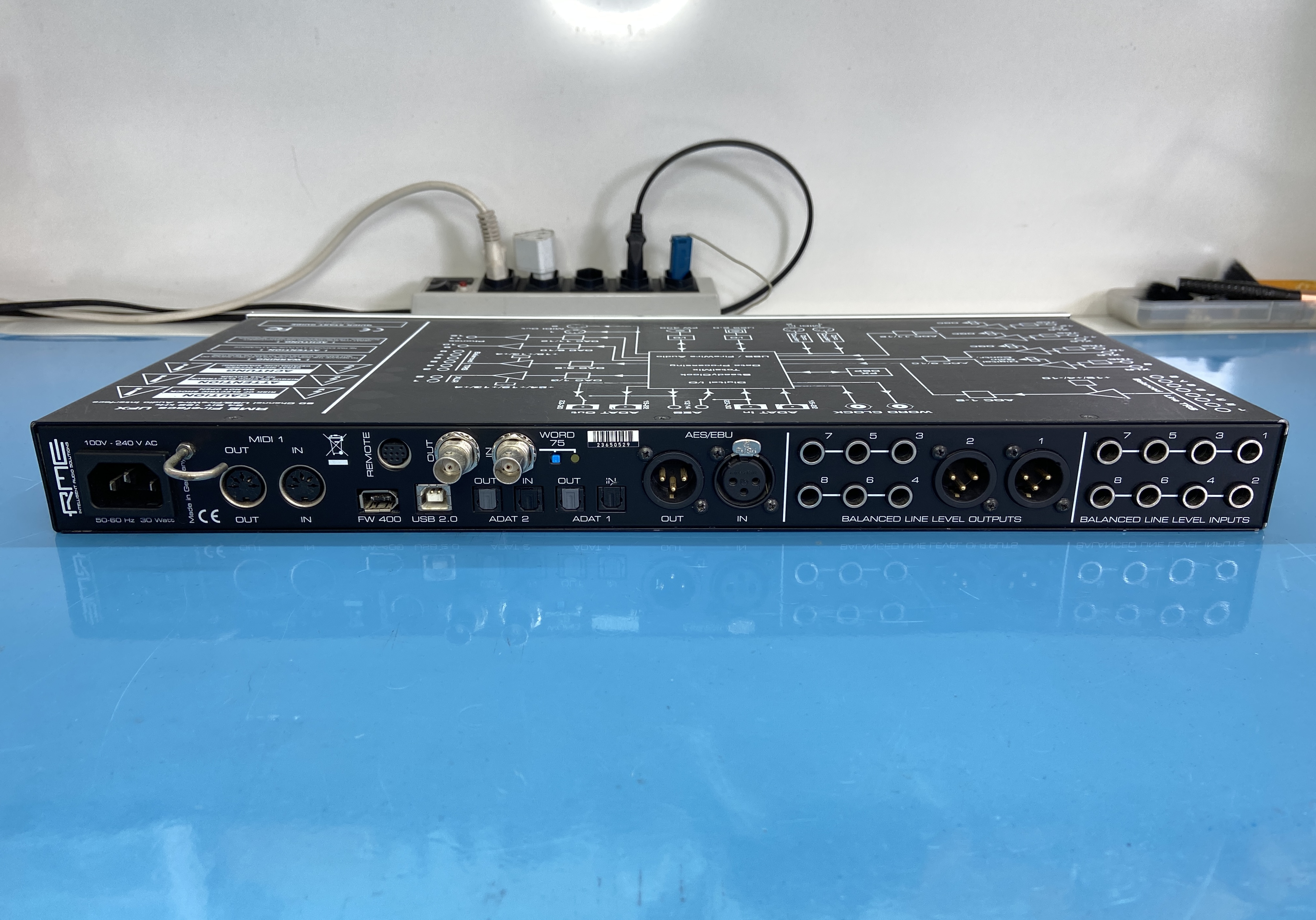

E o painel traseiro.

Assistência Técnica de interface de áudio.

Interface de áudio Motu Traveler

Conserto de uma interface de áudio Traveler da Motu. Essa interface estava com uma das portas da comunicação FireWire inoperante, e o encoder do MIX Bus estava danificado e sem o knob.

Placa principal, circuitos condicionadores dos sinais de entrada e saída, mais os conversores AD e DA.

E aqui estão os circuitos de CPU, interfaces e fonte.

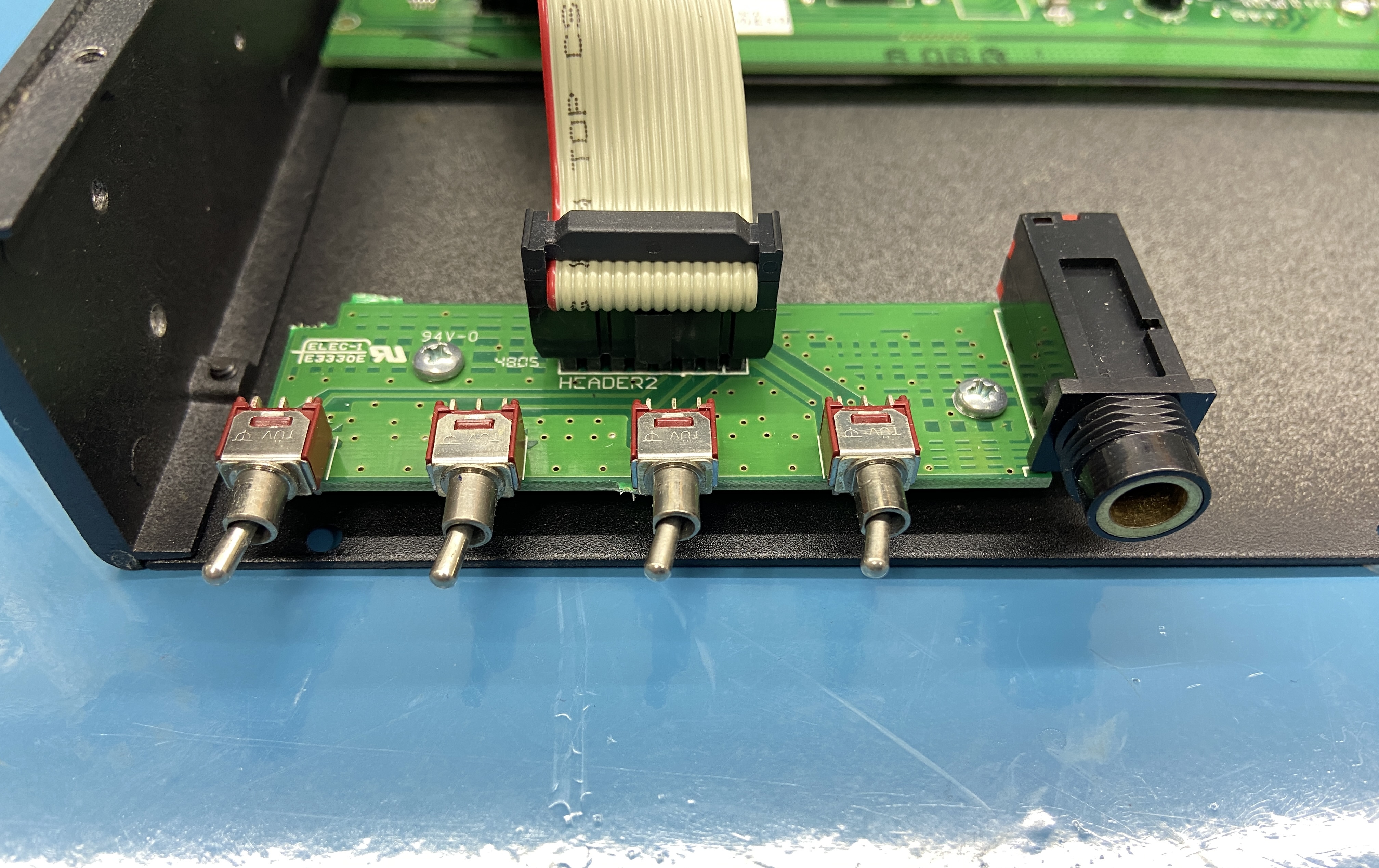

Plaquinha das chaves de acionamento do phantom power, mais o conector de saída para os fones.

Placa do painel.

DSP.

Placa auxiliar das saídas.

Tudo montado no gabinete.

Interface pronta, painel frontal.

Conexões traseiras.

Conexões laterais, Midi e alimentação.

Assistência Técnica de interface de áudio.

Mesa de som Digital Tascam DM-4800

Conserto de uma mesa de som DM-4800 da Tascam. Essa mesa chegou até mim depois de passar um mês em outra assistência só para efetuar a troca e adaptação do novo display, porém não sei porque cargas-d'água não conseguiram fazer o serviço, e ainda conseguiram estragar conectores e flatcables...

Display novo que foi adaptado.

Flatcable reparado e instalado no display novo.

Placa dos DSPs.

Tentativa de tirar uma foto da placa CPU.

Foto com as demais placas internas do gabinete.

Display adaptado no painel, mais a placa que faz a alimentação da lâmpada do backlight.

Serviço pronto, em duas horas...

Módulo medidor, VUs.

E segue as fotos de todo o painel da mesa em detalhes:

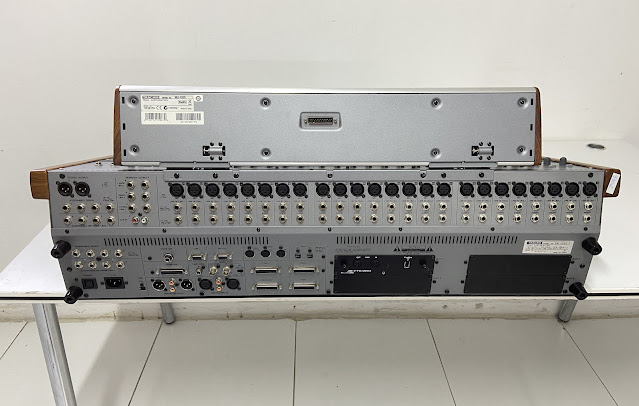

E o painel traseiro, conexões.

Assistência Técnica de mesa de som com interface de áudio.

Interface de áudio Antelope Discrete 8

Conserto de uma interface de áudio Discrete 8 da Antelope. Essa unidade apresentava áudio baixo e distorcido na saída de monitor Left.

Placas instaladas no gabinete.

A esqueda os circuitos de saída para fones, e do meio para a direita o circuito de fonte.

Placa digital, processamento e interfaces. Embaixo desta placa está o circuito das saídas de linha, acabei esquecendo de tirar a foto dessa parte...

DSP, condicionador dos sinais de saída, e pedaços dos audiocodecs e condicionador de entrada.

E as demais fotos com os circuitos audiocodecs e o condicionador dos sinais de entrada.

Pronta e fechada, painel frontal.

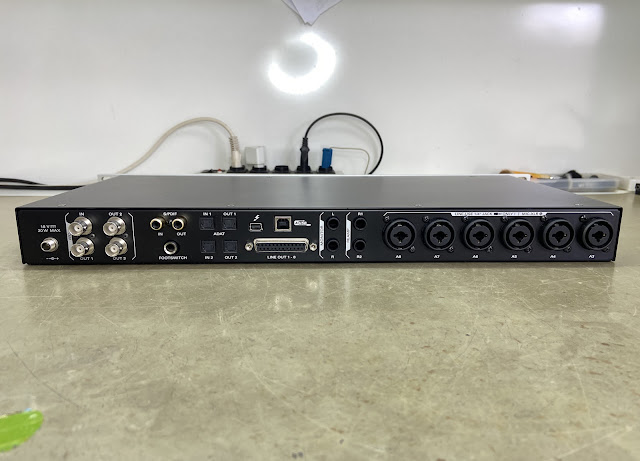

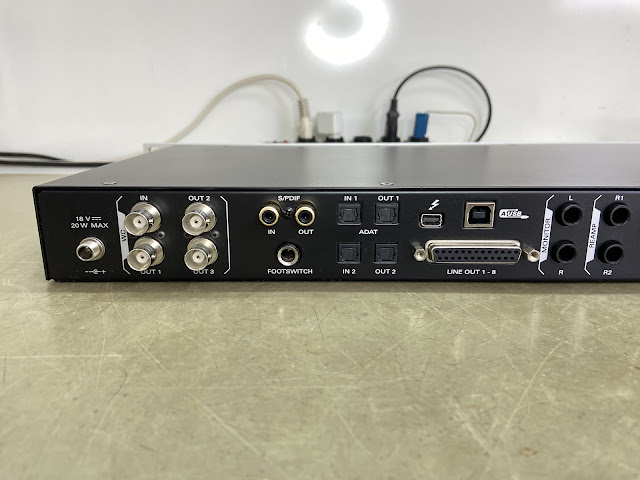

Painel traseiro.

Assistência Técnica de interface de áudio.
