Conserto de um rack de efeito Distortion/Exciter Rocktron XDC. De vez em quando aparece uma relíquia dessa do final dos anos 80 para reparo, e com um dono disposto a pagar pelo serviço. Essa unidade estava com ruído acentuado, mau contato nos pots e falha no exciter 1. Também precisou de um recap.
Placa.
Fonte a esquerda.
E a direita o restante com os circuitos de condicionamento de sinais e controle.

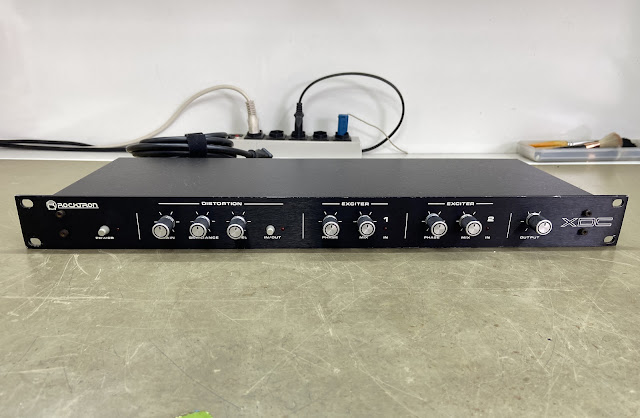

Painel frontal.
Painel traseiro.
Assistência Técnica de Rack de efeito.
Conserto de um amplificador valvulado para guitarra Fender Super-Sonic. Essa unidade não acendia a lâmpada do painel, e o áudio estava mudo.
Cabeçote.

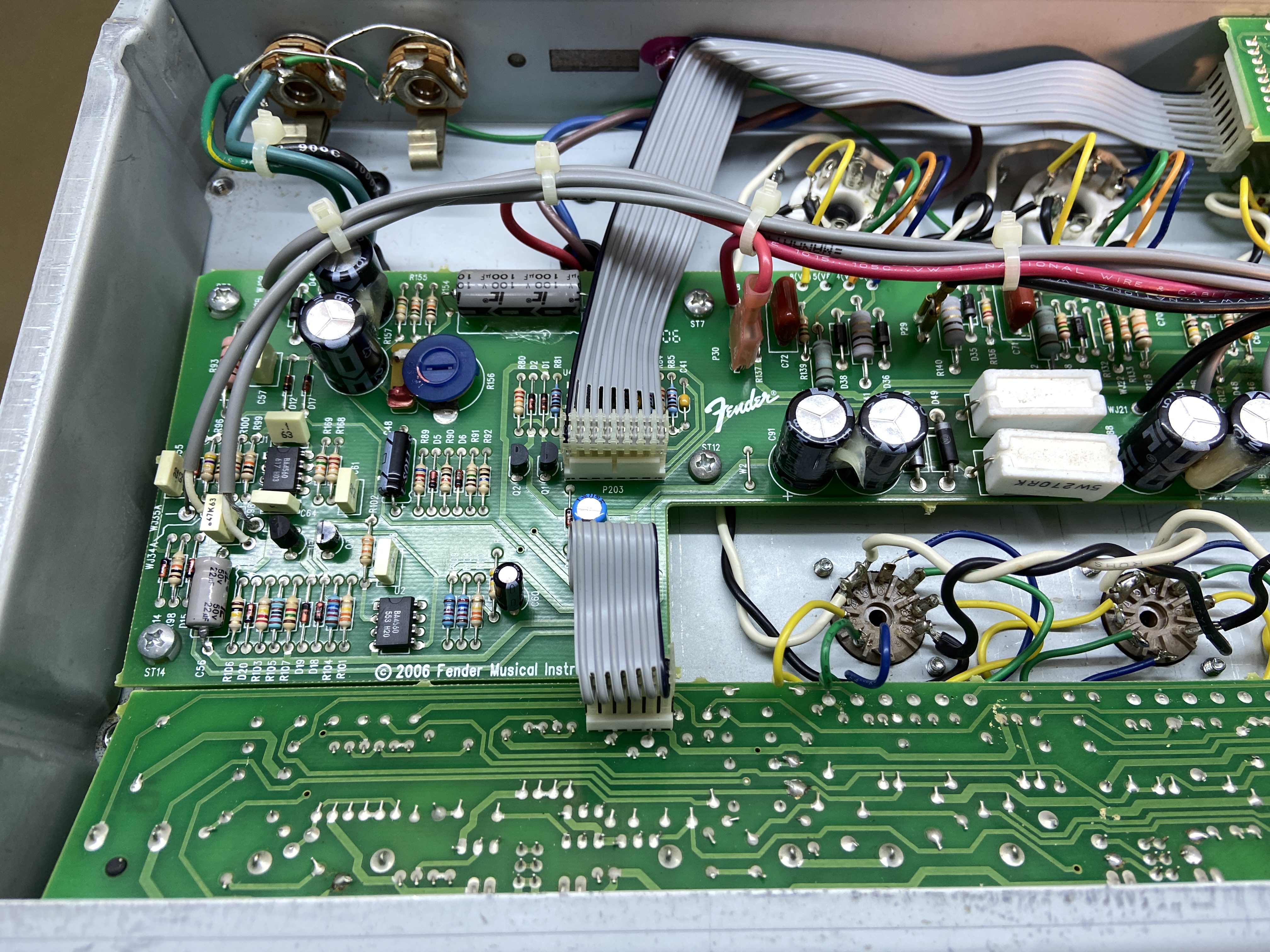

Placas internas em detalhes.
Transformadores e valvulas.
Par 6L6 de saída.
Valvulas do pré, e o transformador do reverb e o choke da fonte.
Cabeçote instalado, vista interna do gabinete sem as proteções. Detalhe para o reverb de mola e o footswitch.
E agora com as proteções.
Vista frontal do equipamento.
Assistência Técnica de amplificador valvulado.
Conserto de uma mesa de som GS3V da Allen & Heath. Essa mesa tem quase 30 anos de uso, e tinha problemas característicos de mau contato nas chaves e pots causados pela idade, além de apresentar falha no canal 5, fader do canal 14 danificado, e o controles de Mute, Faders e Master inoperantes.

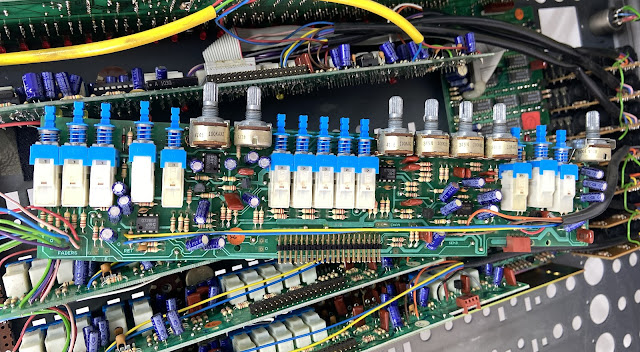

Uma das placas do Group, Stereo RTN e FX master.
Placa das saídas L e R, Stereo CUE, Monitor, Talkback e o Oscilador de áudio.
Placa de controle dos parâmetros digitais (Midi e memória de cena).
Placa dos faders.
Placas do "master" instaladas no gabinete.
Placa dos canais.
Placa dos VCA dos canais (faz o controle do volume no lugar dos faders)
Master e canais instalados no gabinete.
Placa de controle dos Mutes.
Placa dos VUs.
Placa CPU.
Memória EPROM, software da mesa.
Gabinete agora com tudo instalado.
Mesa pronta.
Painel em detalhes.
Assistência Técnica de mesa de som analógica.
Conserto de um amplificador HT Soloist 60 da Blackstar. O problema apresentando por esse equipamento era um ruído acentuado continuo, e o áudio de entrada ficava muito baixo e distorcido.
Placa principal.
EEPROM de controle, Reverb digital, pré/equalização e saída.
E o outro lado com o circuito de fonte.
Placas instaladas na carcaça.
Placa auxiliar, conexões traseiras.
Cabeçote pronto e com as válvulas instaladas.
Trafo de saída de áudio, e uma das válvulas EL34 da Ruby.
Alto-falante Celestion Seventy 80.
Parte frontal.
Parte traseira.
Conexões.
Assistência Técnica de amplificador valvulado
Conserto de uma pedaleira GP-200LT da Valeton. Esse equipamento ligava e operava as funções normalmente, porém o áudio estava inoperante.
Placa do circuito CPU/DSP, cérebro do equipamento.
Placa principal, detalhe para a blindagem da placa de processamento.
Display e placa do painel.
Placa dos footswitches.
Parte interna da carcaça.
Placas instaladas.
Painel.
Conexões traseiras.
Tampa inferior.
Assistência Técnica de Pedaleira.
