Pedal de efeito Walrus Audio Chorus/Vibrato Julia V2

Conserto de um pedal Chorus/Vibrato Walrus Audio Julia V2. Esse equipamento apresentava falha no circuito bypass, e o efeito estava intermitente e com distorção acentuada e sem ajuste fixo.

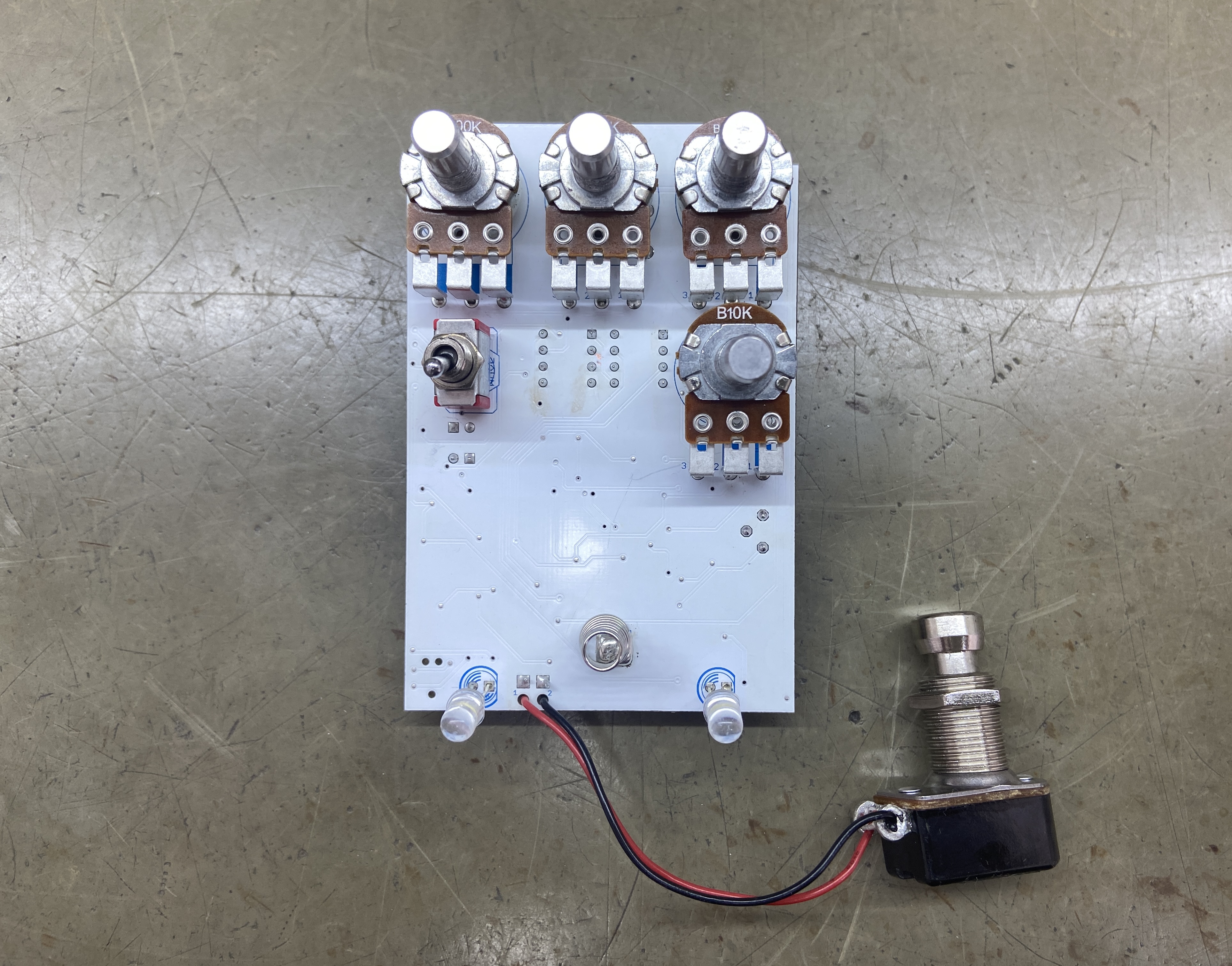

Fotos da placa.

Vejam que os chips BBD 1024 e o Clock Generator (MN3207 + MN3102) canal N, estão com o logo da antiga Matsushita, agora National/Panasonic. Todos sabem que esses chips estão obsoletos desde meados dos anos 90, e hoje em dia são moscas transparentes para achar.
Após esse período, a Shanghai Belling fabricou esses chips sob licença por um curto período (códigos BL3207 + BL3102), e no momento só a Cool Audio (Marca do grupo da Behringer) é a única fabricante deles (Códigos V3207 + V3102). Ou seja, se você ver esses chips com esse logo e marcados assim, pode ter certeza que são os "BL" ou os "V" remarcados, e dependendo de onde são adquiridos, são peças de rejeito de produção, ou peças "usadas defeituosas" que entraram no mercado de venda de componentes por picaretagem...
No caso desse pedal, o "MN3207" estava com defeito... Agora eu não sei se foi o fabricante que pisou na bola, ou se a assistência que pegou ele antes de mim, que fez a troca pela peça ruim.

Outro fabricante antigo dessa linha de chips era a Mitsubishi, e felizmente ainda tem um vendedor aqui em São Paulo com boa quantidade deles em estoque.
Conforme a foto abaixo, os originais Old New Stock instalados. Por garantia de bom funcionamento, optei trocar o MN3102 também.

Placa instalada no gabinete.

Conectores.

Tampa inferior.

Parte superior.

Assistência Técnica de Pedal de efeito.

Interface de áudio Focusrite Scarlett 18i20 3° geração

Conserto de uma interface de áudio Scarlett 18i20 3° geração da Focusrite. Essa unidade sofreu uma sobrecarga pelo USB, danificando os circuitos controlador USB/DSP, fonte e Word Clock.

Vista interna do gabinete.

Parte da placa principal responsável pelos circuitos condicionadores dos sinais de entrada e saída, mais os Audio Codecs e parte do circuito de fonte.

Parte digital. Controle, DSP e interfaces de comunicação.

Placa das conexões de entrada dos canais 1 e 2.

Placa das saídas para fones.

Vista interna, placa do painel.

Módulo de fonte. Estágio primário de alimentação 12V para a conversão das demais fontes necessárias no circuito na placa.

Interface pronta, painel frontal.

Painel traseiro.

Parte inferior.

Assistência Técnica de interface de áudio.

Pedaleira Mooer TDL3 Ocean Machine

Conserto de uma pedaleira Ocean Machine TDL3 da Mooer. Essa unidade apresentava falha no processamento de áudio, deixando-a muda.

Parte inferior das placas do painel e footswitches.

Parte superior, detalhe para o display.

Placa principal.

Pedaleira montada.

Conexões.

Tampa inferior.

Assistência Técnica de Pedaleira.

Como fazer a limpeza e manutenção do seu microfone condensador

Eventide Ultra-Harmonizer H3000-D/SX

Eventide Ultra-Harmonizer H3000-D/SX. Esse equipamento veio aqui na assistência para um upgrade de memória de presets.

Vista interna.

E as memórias novas instaladas.

Assistência Técnica de rack de efeito.

Mesa para PodCast RODE RodeCaster PRO 2

Conserto de uma mesa para PodCast RodeCaster PRO 2. Esse equipamento sofreu um banho d'água, que acabou entrando nos faders e contaminou a placa do painel.

Placa do painel com os faders.

Placa da CPU/DSP (controle digital).

Placa analógica, circuitos condicionadores dos sinais de entrada e saída, mais os audiocodecs.

Vista interior da tampa superior.

Com todas as placas instaladas.

Mesa pronta, painel.

Conexões.

Assistência Técnica de mesa para podcast.

Mesa de som digital Mackie DL1608

Conserto de uma mesa de som digital DL1608 da Mackie. Essa unidade apresentava falha aleatória e intermitente nas saídas AUX Send, e a saída de fones de ouvido oscilava volume e apresentava distorções.

Placa digital.

Circuitos CPU/DSP, conversores AD e DA, controle de interfaces e estágios reguladores de fonte.

Placa com a blindagem superior instalada.

Placa dos conectores.

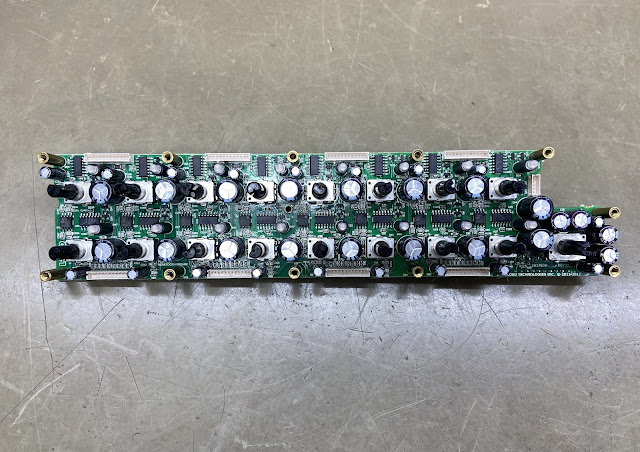

Placa dos pré-amplificadores.

Mesa pronta.

Potenciômetros de controle de ganho de entrada.

Compartimento para acoplar Ipad.

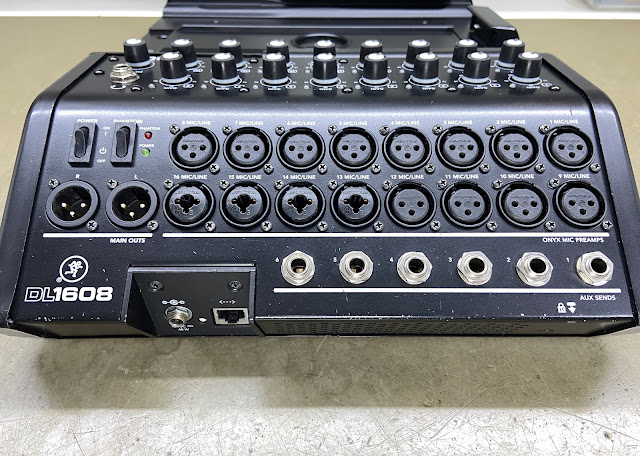

Conexões.

Funcionando com o Ipad acoplado.

Assistência técnica de mesa de som
