Conserto de um microfone AKG C414. Esse equipamento apresentava ruído e baixo volume de forma intermitente durante o uso.
Placa de controle de filtro de corte de baixas, atenuador e controle cardióide,
mais a placa do circuito condicionador dos sinais da cápsula.
Placas dos circuitos condicionador +48V e sinais de saída.
Estrutura.

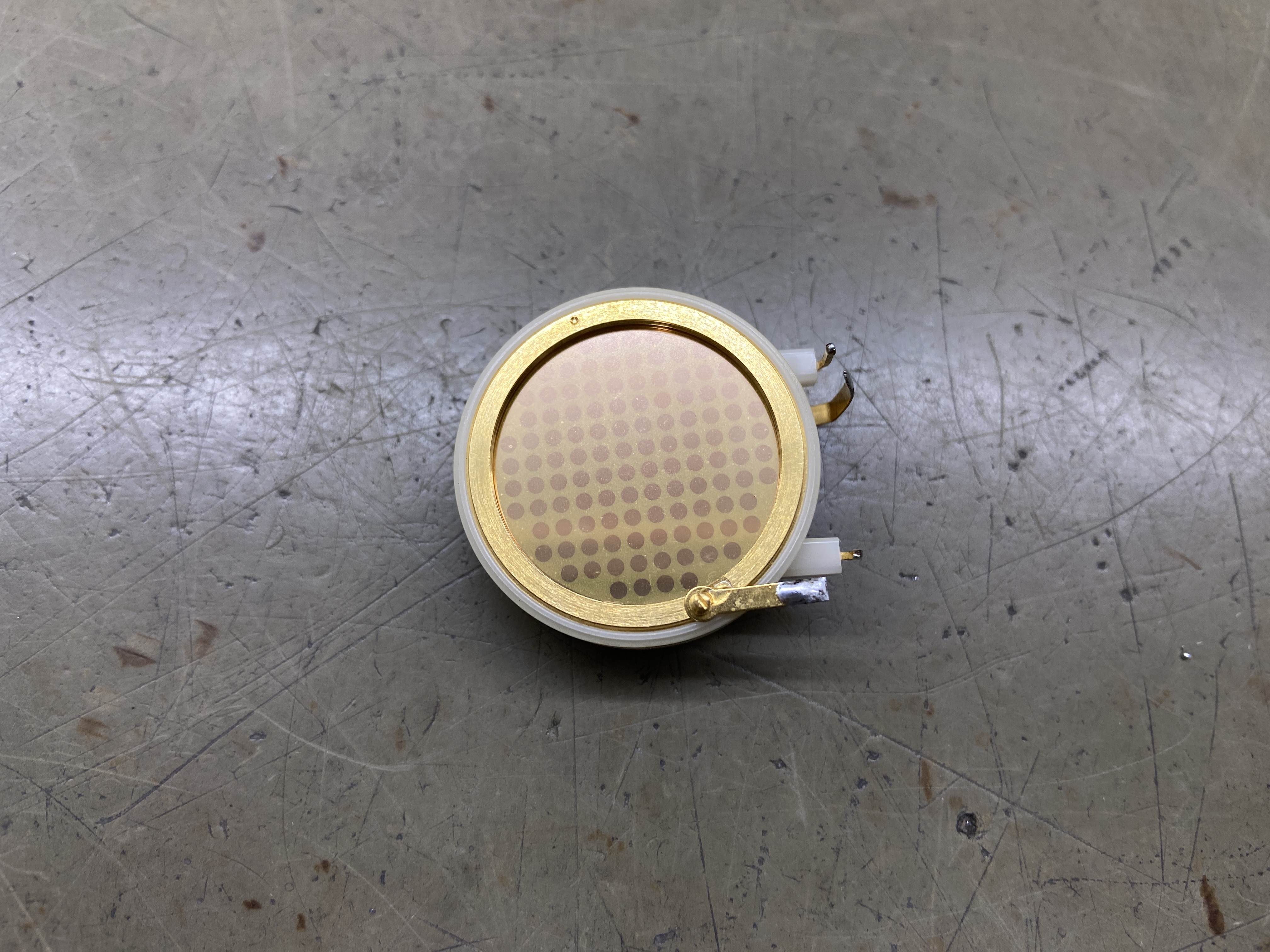

Cápsula, dupla para controle de cardióide.
Cápsula e placas montadas na estrutura.
Microfone pronto.
Assistência Técnica de microfone condensador
Conserto de uma interface de áudio Scarlett 18i20 da Focusrite. O defeito dessa interface estava no circuito controlador USB, e o cliente primeiramente levou-a em uma "assistência" autorizada da marca. O primeiro relato que essa "assistência" passou, é que não tinham a peça para efetuar o reparo, mas o cliente acabou por ele mesmo importar a peça e entregou para essa "assistência". Porém no segundo relato, disseram que não conseguiam efetuar o reparo pois não tinha o ferramental necessário para instalar a peça, isso porque é o "autorizado".......
Depois dessa novela, o cliente deixou-a parada, até que um dia em pesquisa na internet, acabou encontrando minha assistência e a trouxe para o devido reparo.
Módulo de fonte.
Placas instaladas no gabinete.
Parte da placa responsável pelo condicionamento dos sinais de entrada.
Circuitos de Audiocodecs e condicionador dos sinais de saída.
Circuito de controle digital e estágios reguladores de fonte.
Placa do painel e plaquinha com os conectores combo dos canais de entrada 1 e 2.
Interface pronta.

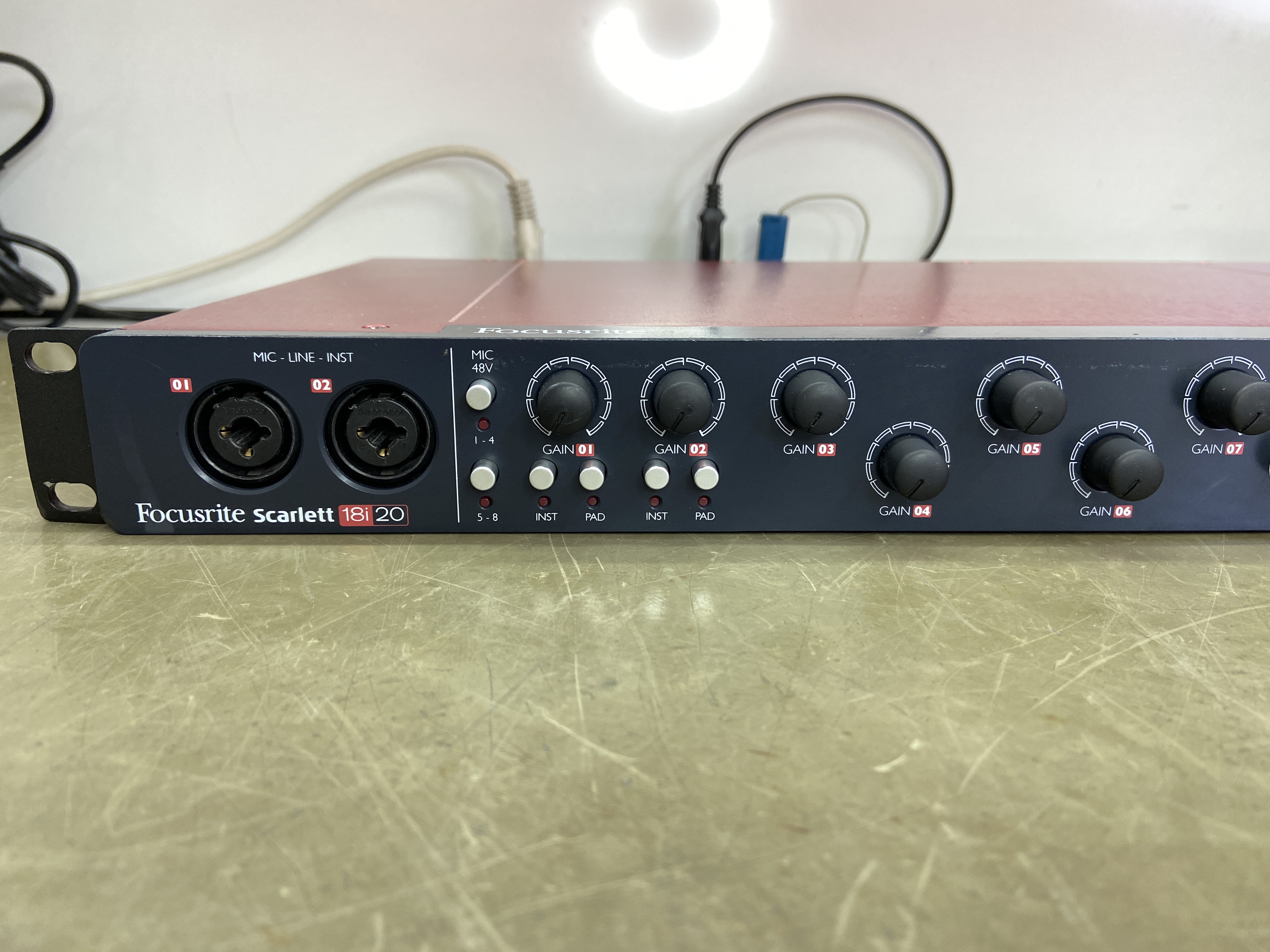

Mais detalhes do painel frontal.
E o painel traseiro.
Condicionador de energia Furman PL- PLUS C. Esse equipamento não iniciava devido a falha nos circuitos de monitoramento de entrada e proteção térmica.
Placa que faz o "condicionamento de energia".
Placa do VU de leds do painel.
Circuito do acionamento das lâmpadas do painel.
Equipamento pronto.

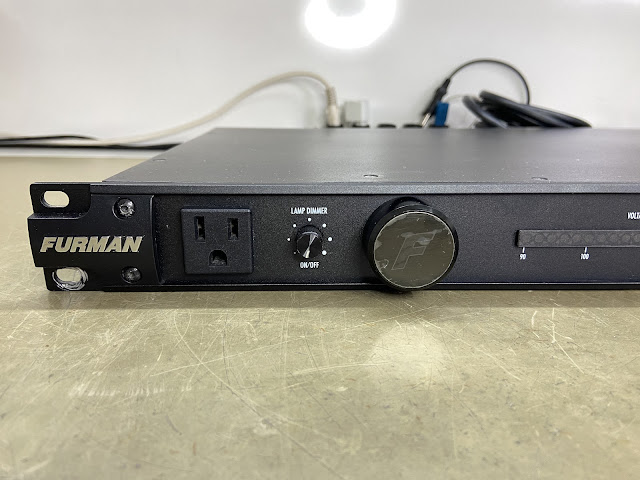

Painel frontal em detalhes.
Traseira com as tomadas.
Conserto de um Compressor/Equalizador Valvulado VP-5051 da TL Audio. Esse equipo apresentava o típico mau contato nos controles devido ao uso e o ambiente úmido onde estava alocado.
Placa principal.
Compressor ótico e estágios híbridos de amplificação dos sinais de entrada e equalização.
Nesse lado está o circuito de fonte. Detalhe para o trafo toroidal instalado na placa.
Placa auxiliar com as chaves de seleção 4 posições, mais o backlight do VU.
Placas, válvulas e o painel instalados no gabinete.
Painel frontal.
Painel traseiro.
Conserto de um pré amplificador valvulado Gold Mike Mk2 da SPL. Esse equipamento apresentava mau contato nos controles de GAIN e Output em ambos os canais, e as saídas apresentavam resposta em frequência fora de spec no começo da faixa.
Placa principal, circuito muito bem construido.
Fotos com mais detalhes. Reparem que o circuito de fonte e o transformador estão no meio da placa.
Válvulas 12AX7 da Sovtek.
Painel com as placas dos seletores e VUs.
Uma delas em detalhes.
Conjunto montado no gabinete.
Conexões traseiras.
Painel frontal.
