Conserto de um amplificador combo para guitarra HT Club 40 da Blackstar. Esse equipamento estava com o canal Clean mudo.
Parte inferior do "cabeçote", trafos de energia e saída, mais as válvulas.
Pares de válvulas RUBY 12AX7 e EL34.
Placas montadas.
EEPROM de controle, Reverb digital, pré/equalização e saída.
E a fonte do lado esquerdo da placa.
Placa dos conectores traseiros acima na foto.
Equipamento pronto.
Painel frontal em detalhes.
Traseira.
Conserto de um módulo de bateria eletrônica Alesis DM5. Essa unidade estava desligando sozinho de forma intermitente.
Placa das teclas do painel.
Display
Placas instaladas no painel.
Placa principal.
A esquerda estão os DAC e saídas Main, Aux e Fones, a direita está o DSP e suas memórias.
Da direita para a esquerda estão a fonte, CPU e o chip ASIC que controla os sinais das entradas que aparecem acima na placa.
Painel frontal.
Painel traseiro.
Conserto de uma mesa de som em rack Soundcraft Ui12. Essa unidade estava ligando, porém as comunicações via WiFi e Ethernet estavam inoperantes.
Placa principal, todo o circuito condicionador de sinais mais os conversores AD e DA.
Placa do DSP.
Vista interna com a mesa aberta.

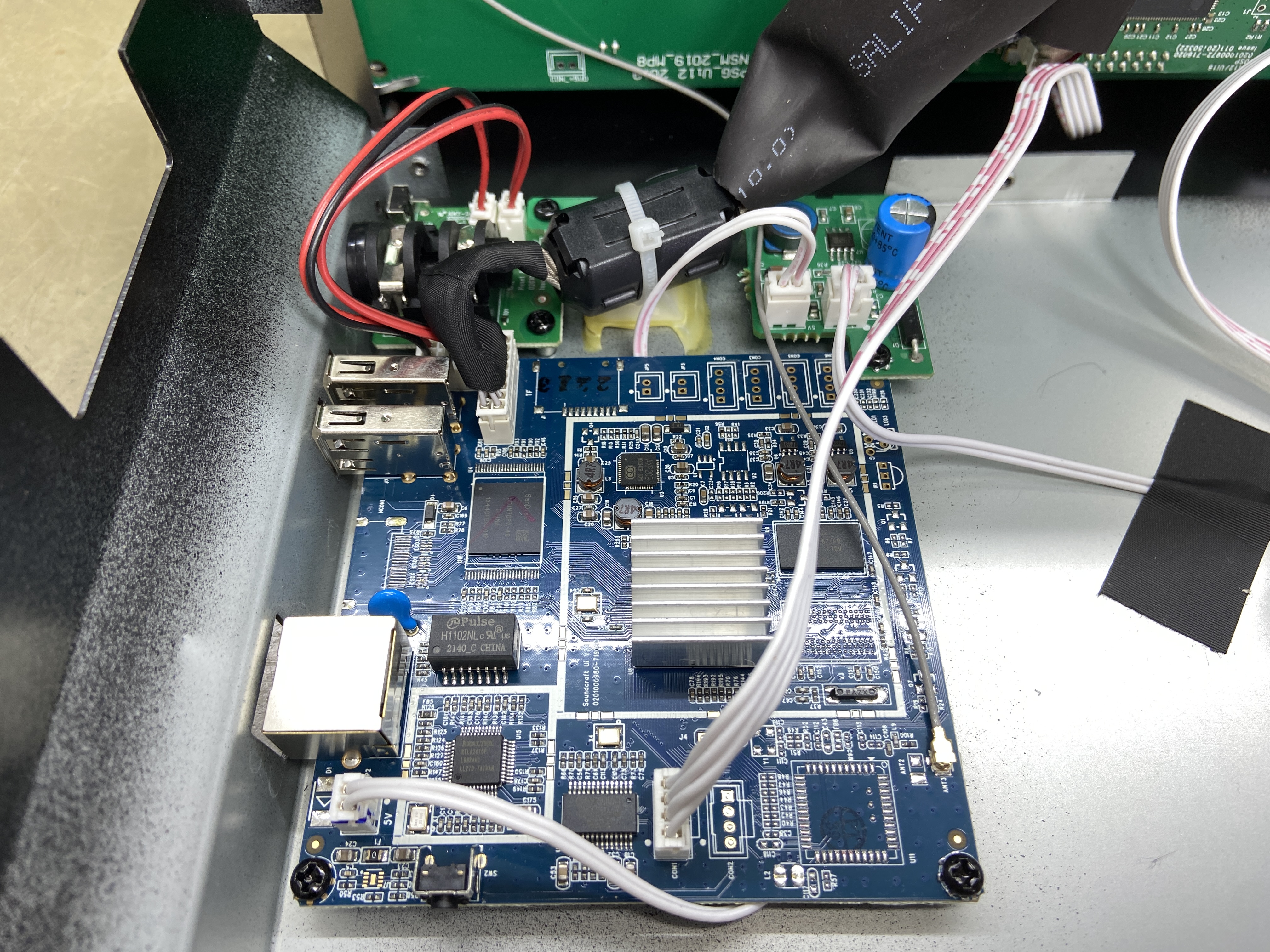

Placa do circuito CPU.
Painel frontal.
Tampa traseira.
E as conexões laterais.
Conserto de uma pedaleira Vocalist Live 2 da DigiTech. Essa unidade estava cheia de problemas, e fiz praticamente uma reforma para deixá-la 100%. Teve que ser reparados os circuitos de entrada de Mic/Line e Guitar, alimentação phantom power, mais a troca de todas as chaves do painel e adaptar novos potenciômetros no lugar dos originais danificados.
Placa do painel.
Placa CPU/DSP.
Placa principal com os circuitos de fonte, e condicionadores dos sinais de entrada e saída.
Pedaleira pronta.

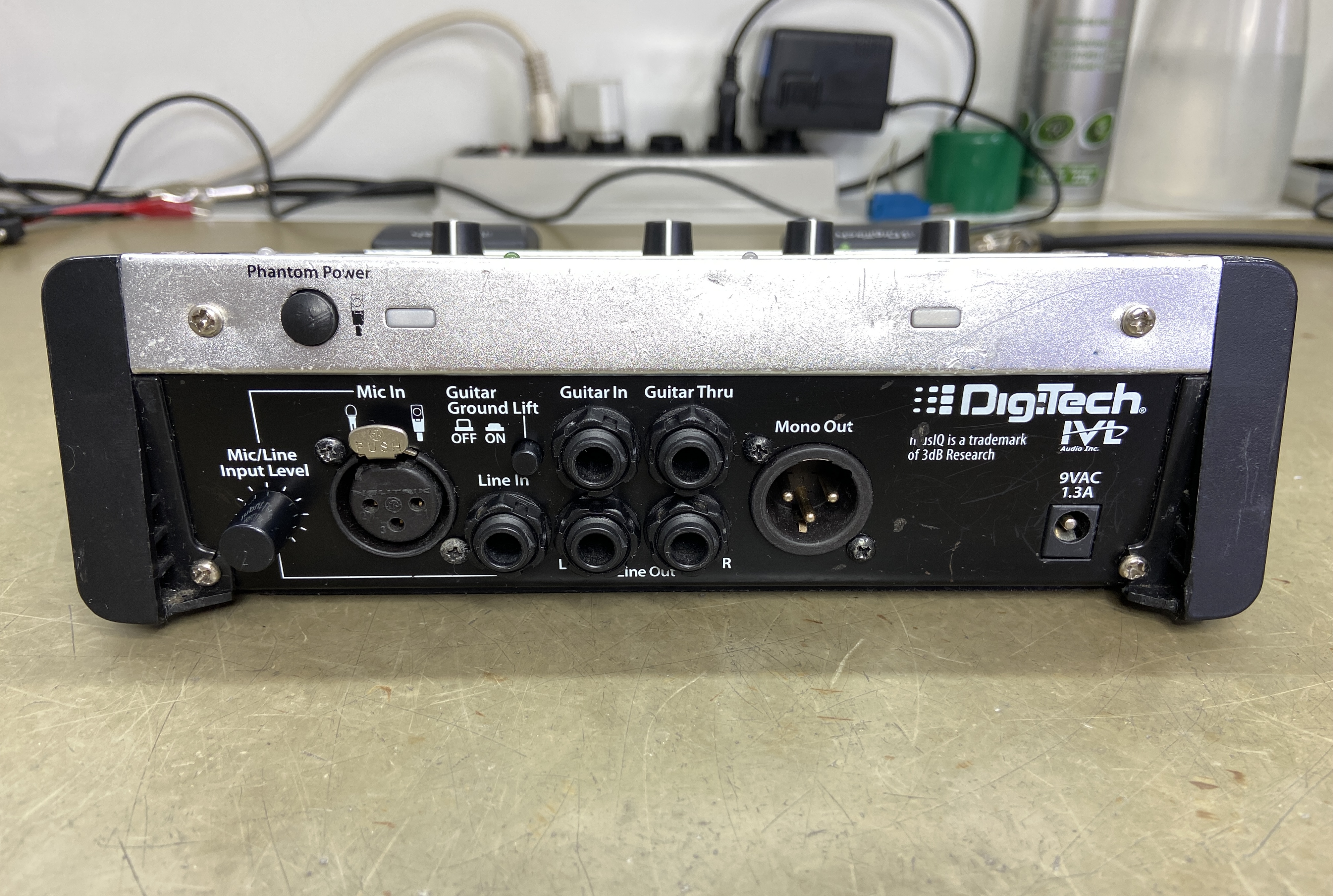

Conexões na parte traseira.
Conserto de um monitor de áudio Eris E5 da PreSonus. Esse equipamento não apresentava áudio pelo Tweeter.
Placa do pré-amplificador.
Fonte e amplificadores de saída.
Vista interna do painel.

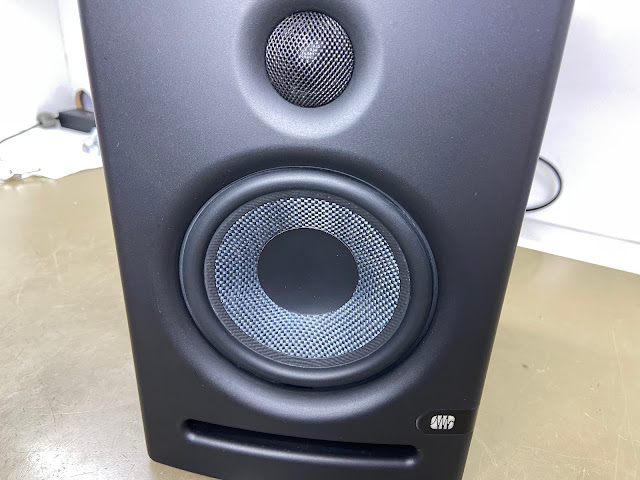

Equipamento pronto.
Painel.
Conserto de uma interface de áudio Babyface PRO da RME. Essa interface estava com o áudio mudo, nem mostrava os níveis de entrada e saída em seus VUs.

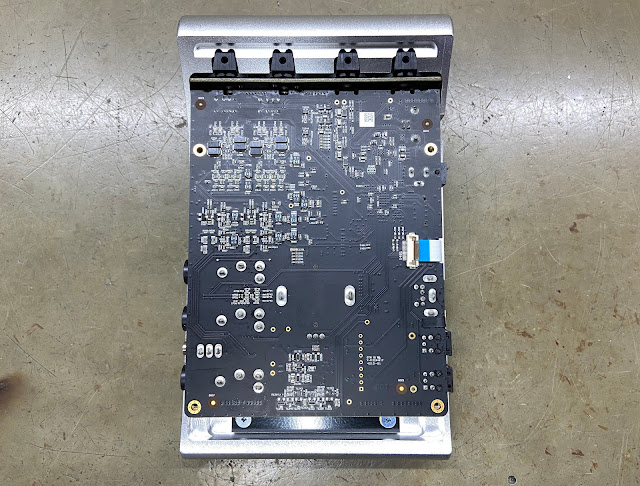

Placa principal.
Placa do painel.
Placas instaladas na tampa superior.
Painel.
Conectores de entrada e saída das canais 1 e 2.

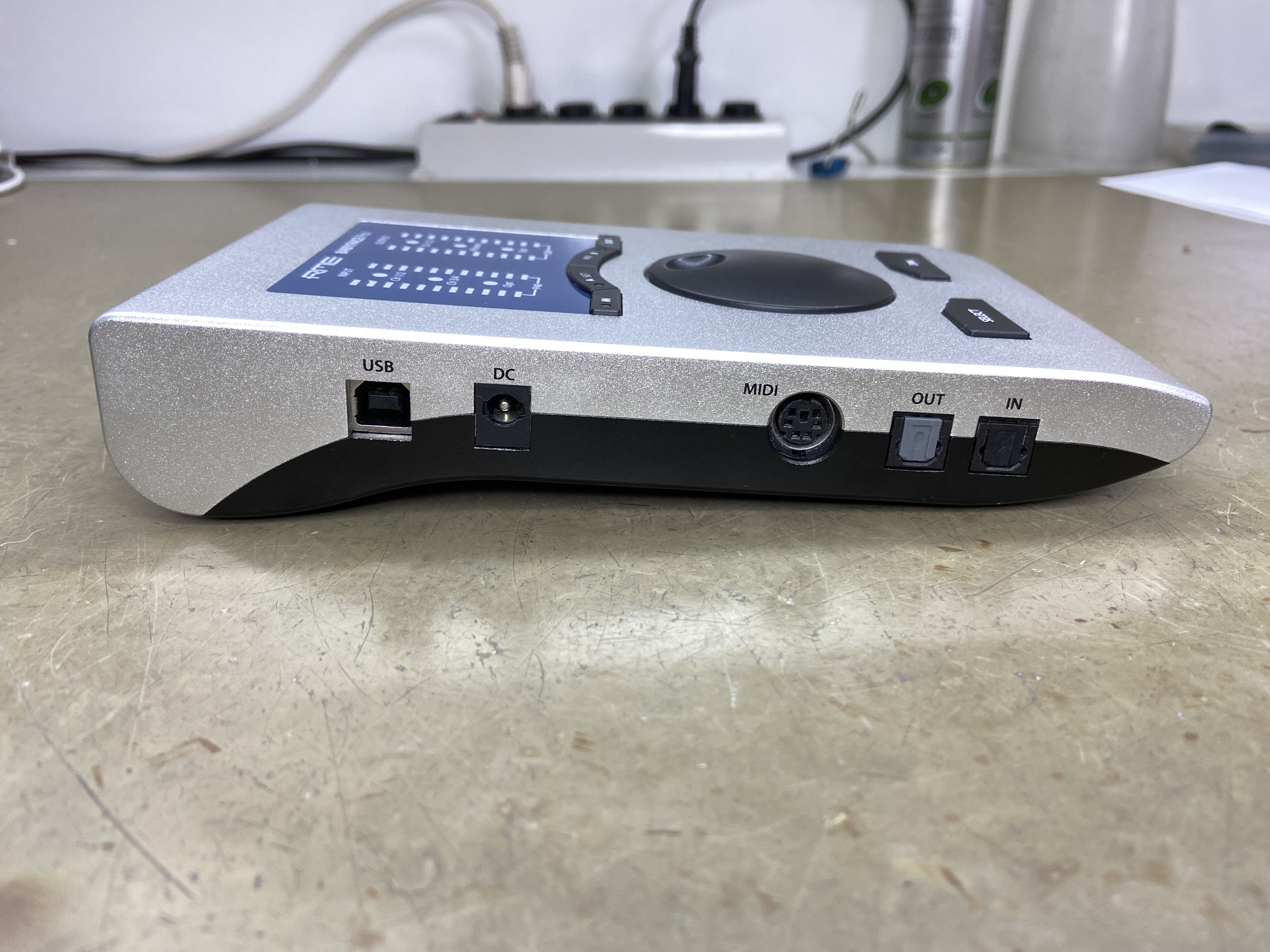

Conectores USB, Midi e ótico, mais a entrada para alimentação.
Conectores de entrada dos canais 3 e 4, mais as saídas para fones de ouvido.
Tampa inferior.
