Conserto de uma mesa para podcast RodeCaster PRO. Essa unidade estava apresentando ruído acentuado no canal de entrada 3, e todas as saídas de fones apresentavam ruído e falhavam de forma aleatória e intermitente.
Placa dos faders.
Placa dos pads, para acionar programação de áudio.
Placa principal.
Placa dos conectores.
Todas as placas montadas na tampa superior.
Mesa pronta.
Conexões na parte traseira.
Tampa inferior.
Conserto de um monitor de áudio Samson Resolv 65A. Essa unidade estava com o alto-falante inoperante, e apresentava oscilações de volume.
Placa da fonte e amplificadores de saída.
Placa do pré-amplificador (crossover).
Painel com as placas montadas.
Monitor pronto.
Painel traseiro, conexões.
Conserto de um pedal TC-Helicon Mic Mechanic. Essa unidade não estava ligando devido a um curto-circuito no circuito condicionador dos sinais de entrada.
Placa auxiliar, painel.
Placa principal.
Pedal pronto.
Lateral direita, botão MIC-CONTROL.
Lateral esquerda, controle de ganho de entrada.
Conexões.
Parte inferior.
Conserto de uma pedaleira Line 6 Helix LT. Esse equipamento apresentava acionamento fantasma no sensor dos footswitches, além de mau contato nas chaves.
Placa do painel e display.
Vista inferior da placa, detalhe para o módulo de fonte acoplado a placa.
Placa do cursor.
Placa dos footswitches.
Placa principal.
Placa do circuito DSP acoplada.
Vista inferior da placa principal.
Vista interna da tampa superior.
Placa do pedal de expressão, mais o pot do volume.
Tampa inferior.
Conexões na parte traseira.
Pedaleira pronta.
Conserto de uma mesa de som Midas M32. Ela estava com a comunicação USB inoperante devido a uma sobrecarga sofrida em um dia de chuva.
Módulo card DN32-USB, causa da falha na comunicação.
Como não havia mais problemas nessa mesa, acabei não tirando fotos internas.
Painel traseiro, conexões.
Painel de controle.
Mais detalhes.
Conserto de um pedal TC-Helicon Harmony Singer. Essa unidade sofreu uma sobrecarga pela saída OutLine, onde o pedal danificou o circuito de saída, mais uma parte do circuito de fonte. Ele também passou por tentativa de reparo, onde adaptaram filtro de acoplamento na saída para evitar uma nova sobrecarga no futuro, mas essa tentativa não teve sucesso.
Placa principal, já reparada.

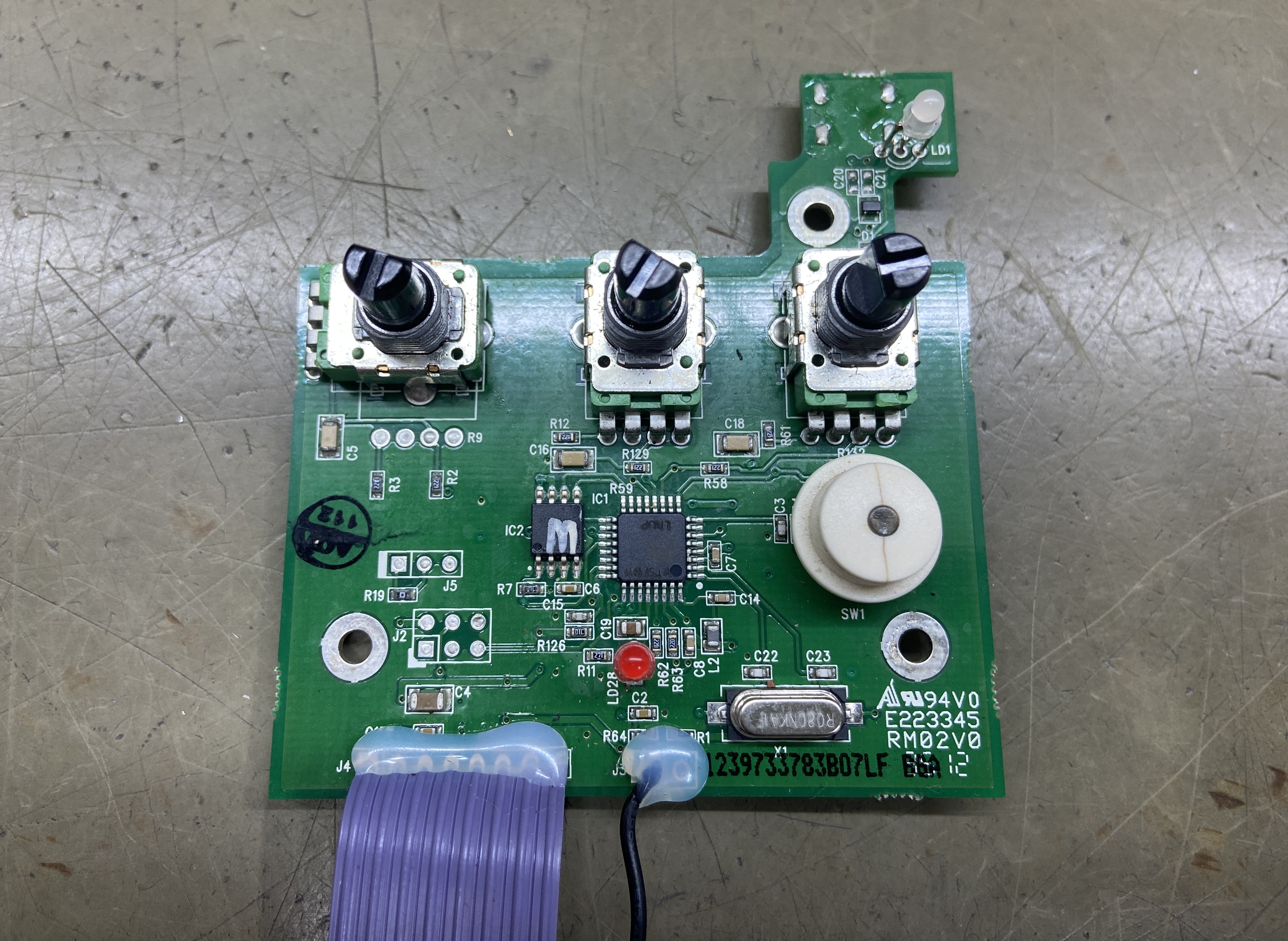

Placa auxiliar.

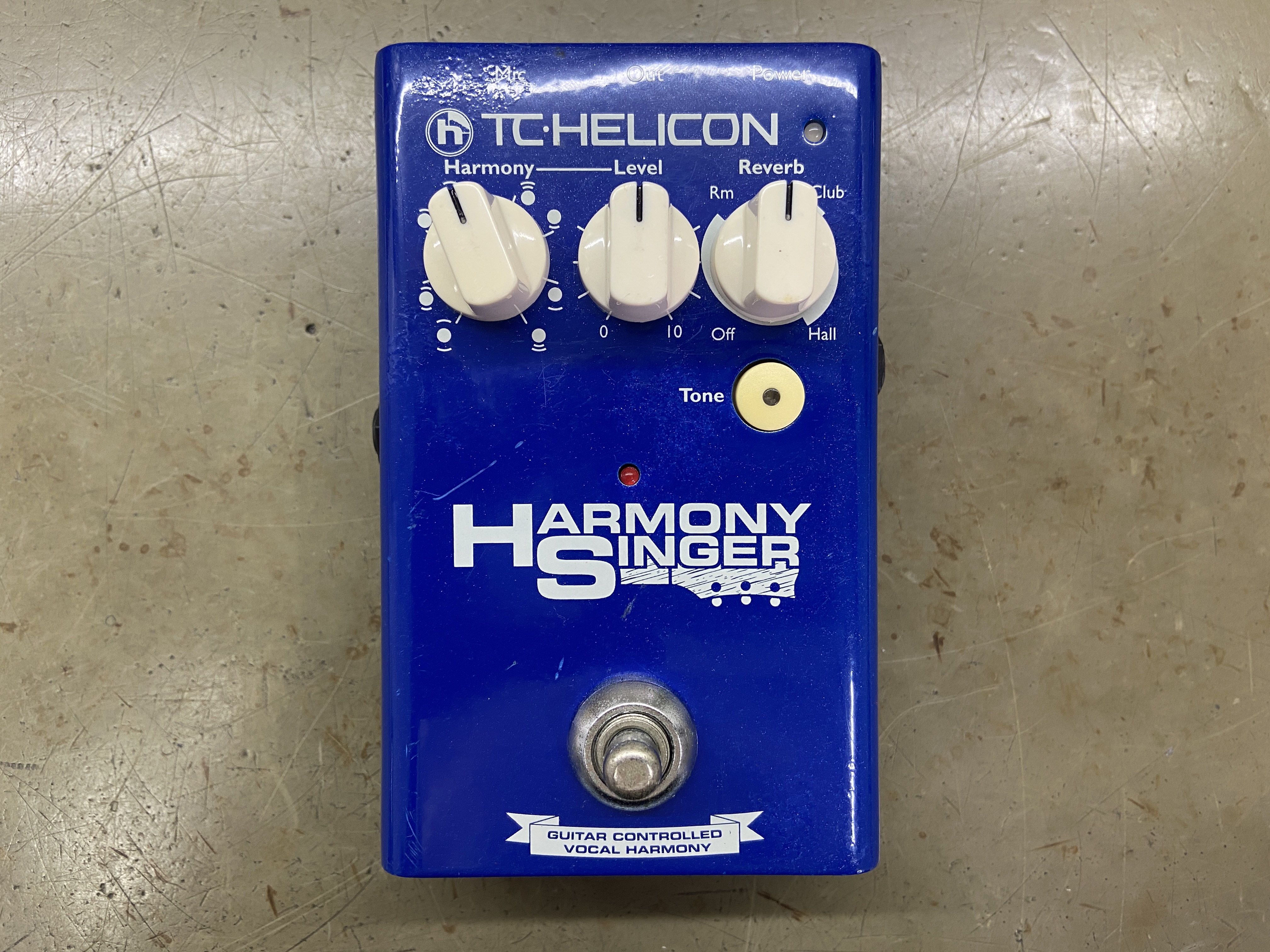

Pedal pronto.
Conexões.
Lateral esquerda, detalhe para o pot do controle de ganho de entrada.
Lado direito, entrada para instrumento e botão MIC-CONTROL.
Parte inferior.
