Interface de áudio Antelope Discrete 4

Conserto de uma interface de áudio Discrete 4 da Antelope. Essa unidade sofreu sobrecarga pela entrada de comunicação Thunderbolt, danificando-a e também deixando o funcionamento pelo USB intermitente.

Placa principal.

Toda a parte de condicionamento de sinais, mais a conversão AD/DA e DSP.

Aqui os circuitos de fonte, mais os amplificadores para as saídas de fones.

Placa CPU.

Placas montadas na carcaça.

Foto com a tentativa de mostrar a placa do display/painel.

Interface pronta, painel frontal.

Conexões traseiras.

E a tampa com o logo da marca.

Assistência Técnica de interface de áudio

Teclado Sintetizador Korg 01/W

Conserto de um teclado sintetizador 01/W da Korg. Essa unidade é um frankenstein do 01/W e 01/W FD, onde estava todo mexido, e com curto na placa CPU/DSP e com o display praticamente destruído...

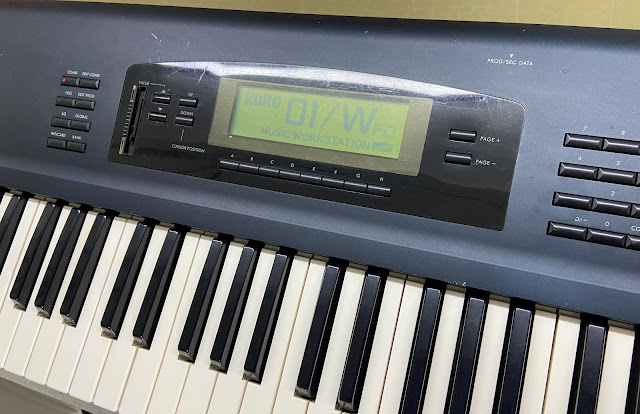

Na foto abaixo o teclado está reparado. A placa CPU dele é do 01/W FD, e o resto é do 01/W.

Placa CPU/DSP.

Placa dos jacks.

Placa dos botões do painel.

Display com o LCD e placa reparados.

Sistema de teclas com o Aftertouch.

Teclado pronto. Acabei esquecendo de tirar fotos da placa da fonte e da vista interna com todo montado...

Painel em detalhes.

Parte traseira.

Em detalhes.

Assistência Técnica de teclado sintetizador
