Mesa de som digital Yamaha LS9-32

Conserto de uma mesa de som LS9-32 da Yamaha. Esse console apresentava falha nas saídas de áudio analógico dos canais 9 ao 16, e também a comunicação Ethernet (rede) estava inoperante.

Um das placas do DAC, condicionadora dos sinais de saída.

Placa da interface de comunicação.

Uma das placas do ADC, condicionadora dos sinais de entrada.

Placa do circuito CPU.

Abaixo a placa dos DSPs.

Placa da fonte.

Placa do circuito de fones de ouvido.

Circuito EMI da entrada de rede elétrica.

Painel e suas placas.

E o gabinete com suas placas.

Mesa pronta.

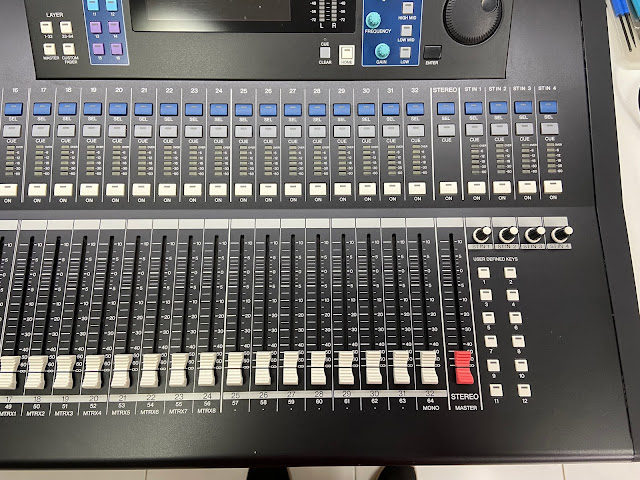

Mais detalhes do painel de controle.

Saída para fones de ouvido.

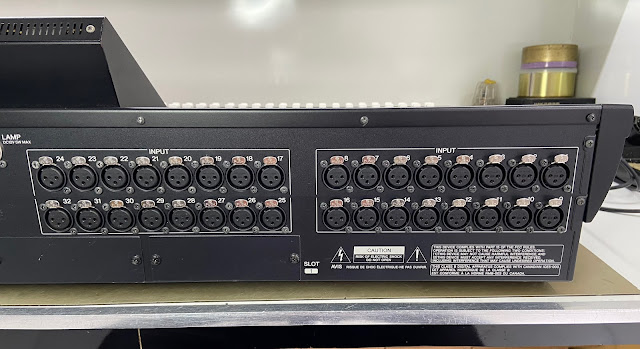

Parte traseira, conexões.

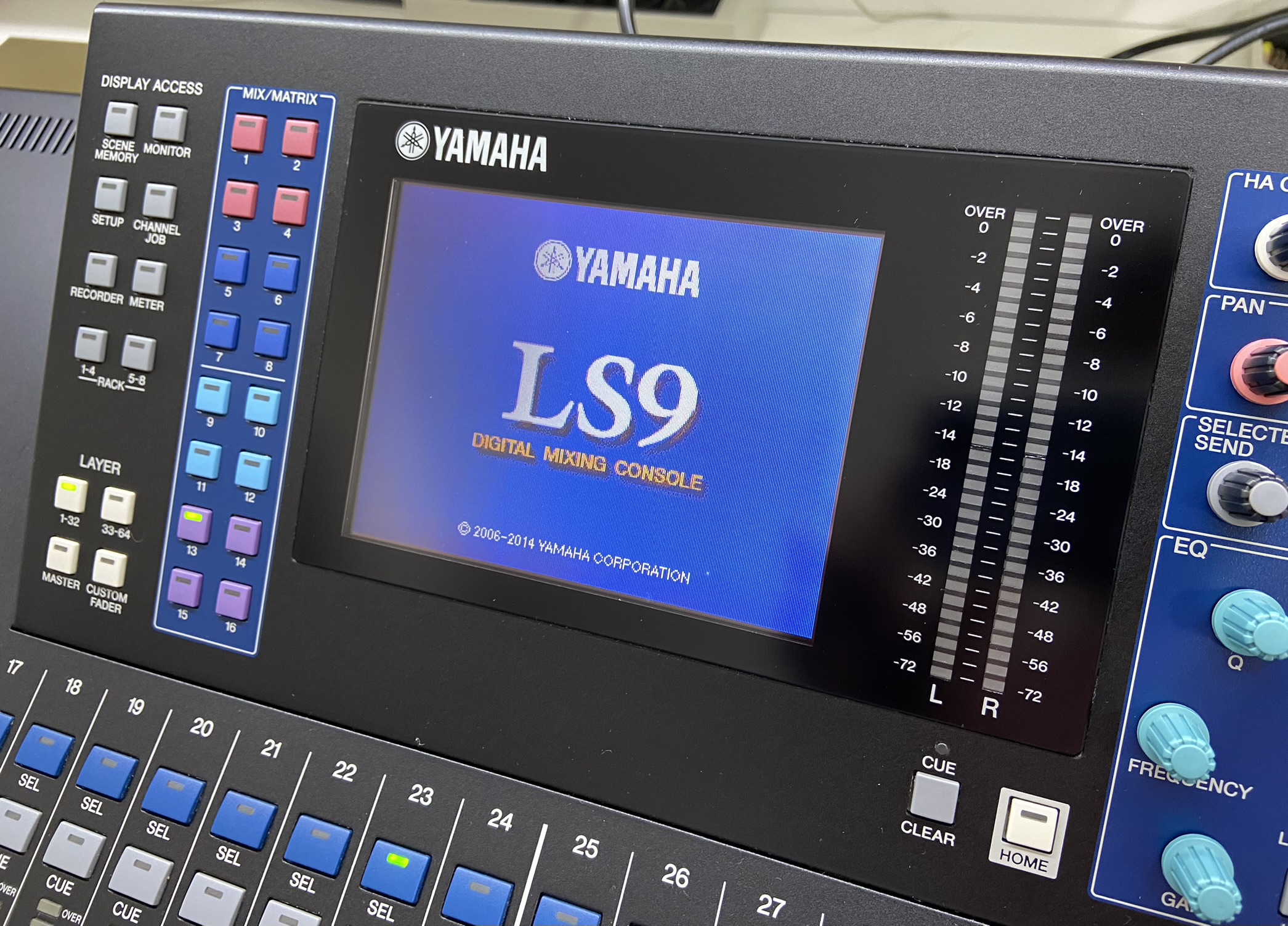

Logo no display.

Assistência Técnica de mesa de som digital

Pedaleira BOSS GT-8

Conserto de uma pedaleira GT-8 da BOSS. O defeito dessa pedaleira estava no acionamento do pedal de expressão, que falhava mesmo com sensibilidade alta.

Placa com as chaves dos footswitchs.

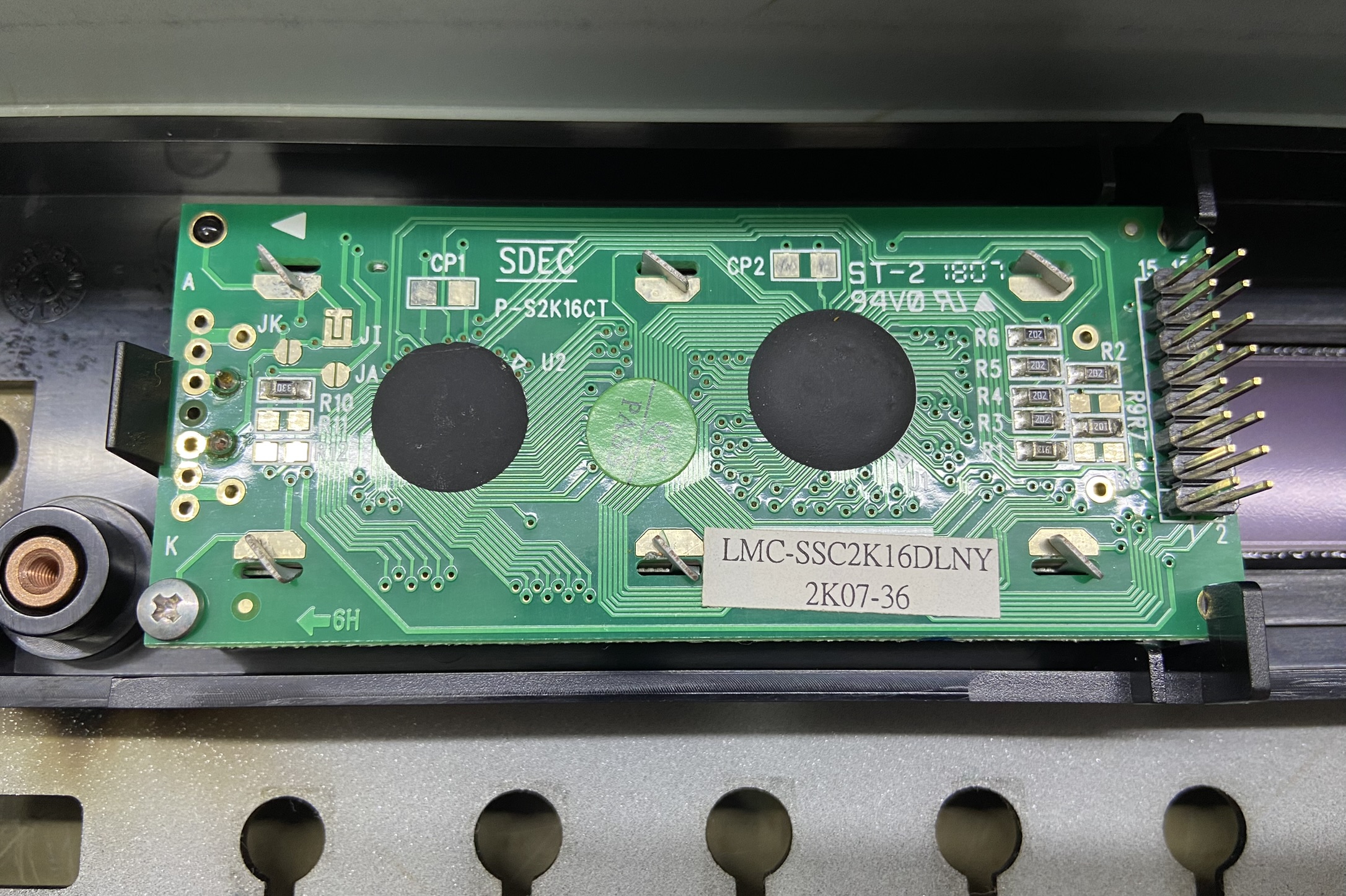

Módulo display.

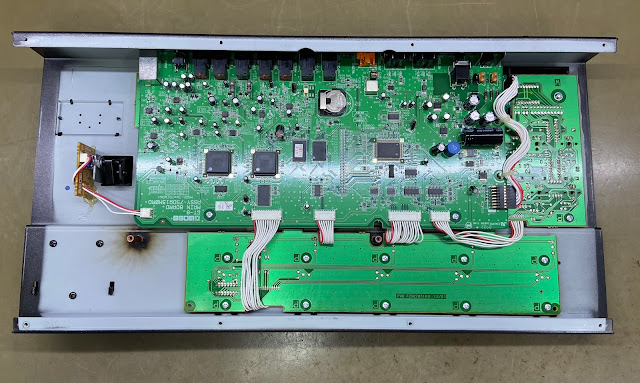

Placa principal.

Circuitos de entrada e saída, conversores AD e DA, e DSPs.

Circuitos CPU e fonte.

Placa do painel.

Placa do potenciômetro do pedal de expressão.

Placas instaladas da carcaça.

Conserto pronto.

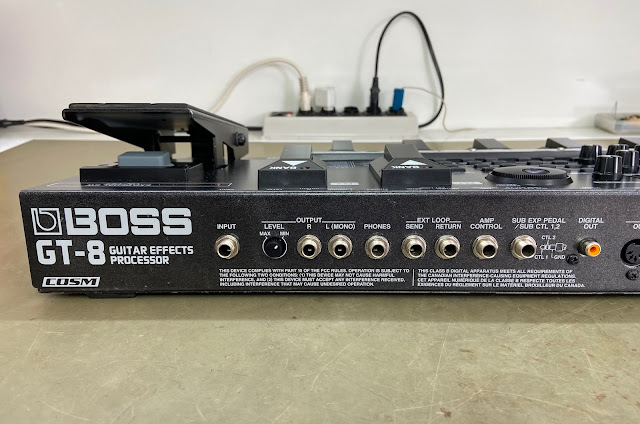

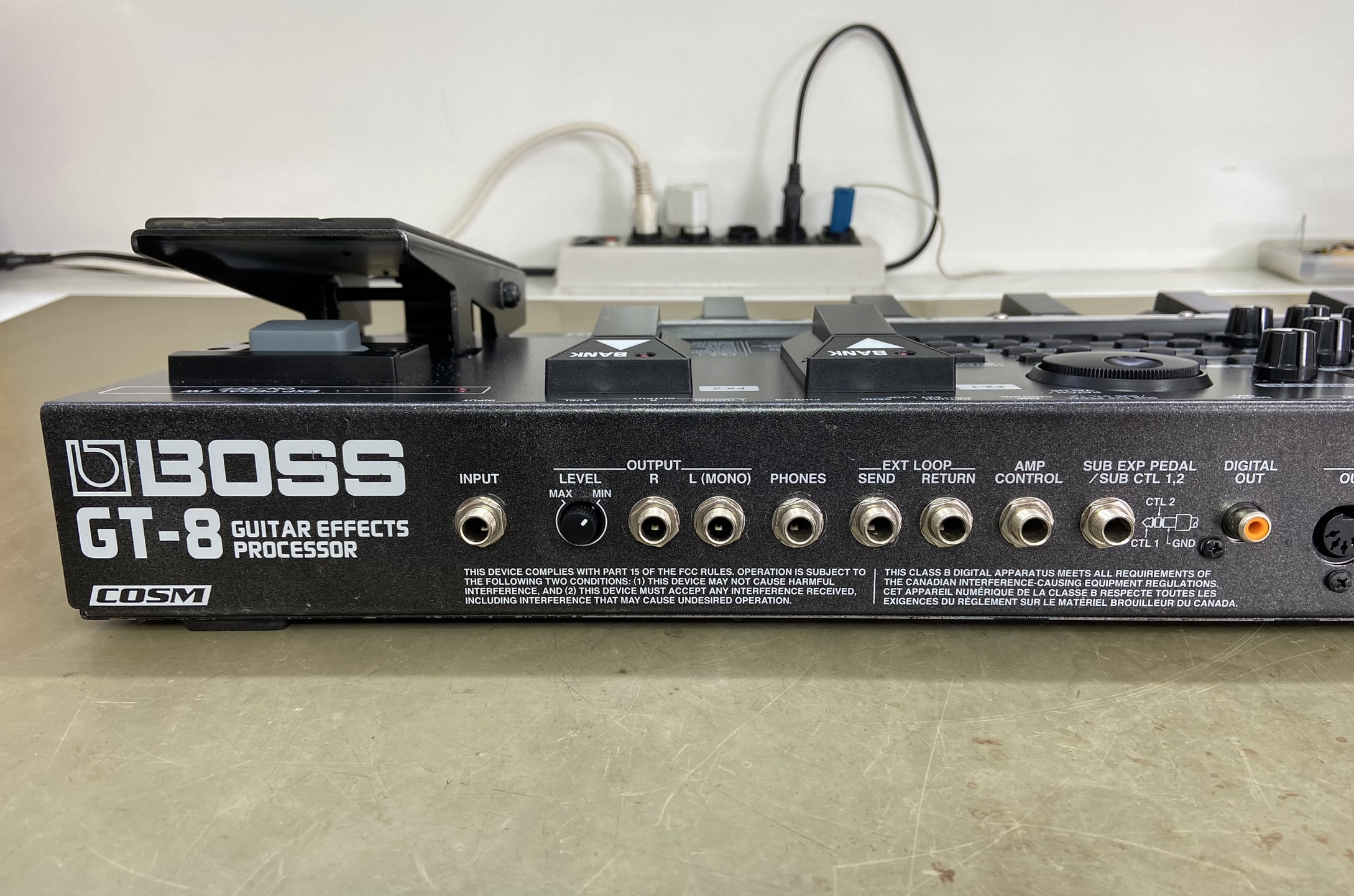

Conexões.

Assistência Técnica de pedaleira

Monitor de áudio KRK Rokit 5 4°Geração.

Conserto de um monitor de áudio Rokit 5 4° geração da KRK. Essa unidade aparentemente ligava normal, porém não processava o áudio e ficava muda.

Placa principal.

Display no suporte do painel.

Placa da fonte.

Placas instaladas no painel.

Monitor pronto, parte frontal.

Parte traseira, painel.

Detalhe para o display. Há uma linha de pixels morta, mas não interfere na visualização.

Assistência Técnica de monitor de áudio

Interface de áudio AVID Mbox PRO

Conserto de uma interface de áudio Mbox PRO da AVID. Essa unidade estava com a comunicação FireWire inoperante.

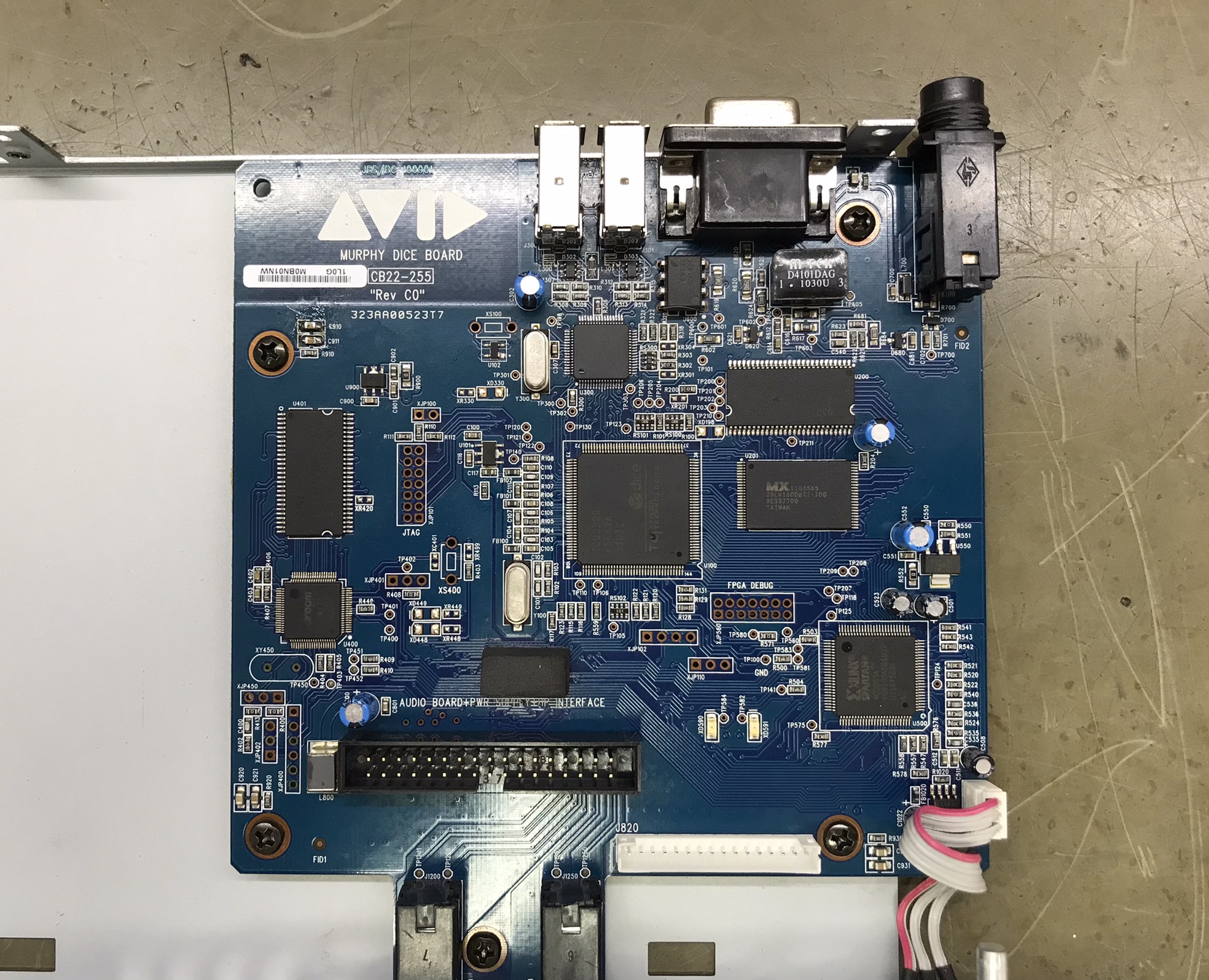

Placa da CPU/DSP.

Placa principal.

Circuitos de fonte, audiocodecs e condicionadores dos sinais de entrada e saída.

Placa do painel.

Interface pronta, painel frontal.

Conexões da parte traseira.

Assistência Técnica de interface de áudio
