Compressor dbx 266XL

Conserto de um compressor 266XL da dbx. Esse equipamento passou por uma tentativa fracassada de reparo em outra assistência, as consequências disso o deixou ruídento e com baixíssimo rendimento de ganho e compressão.

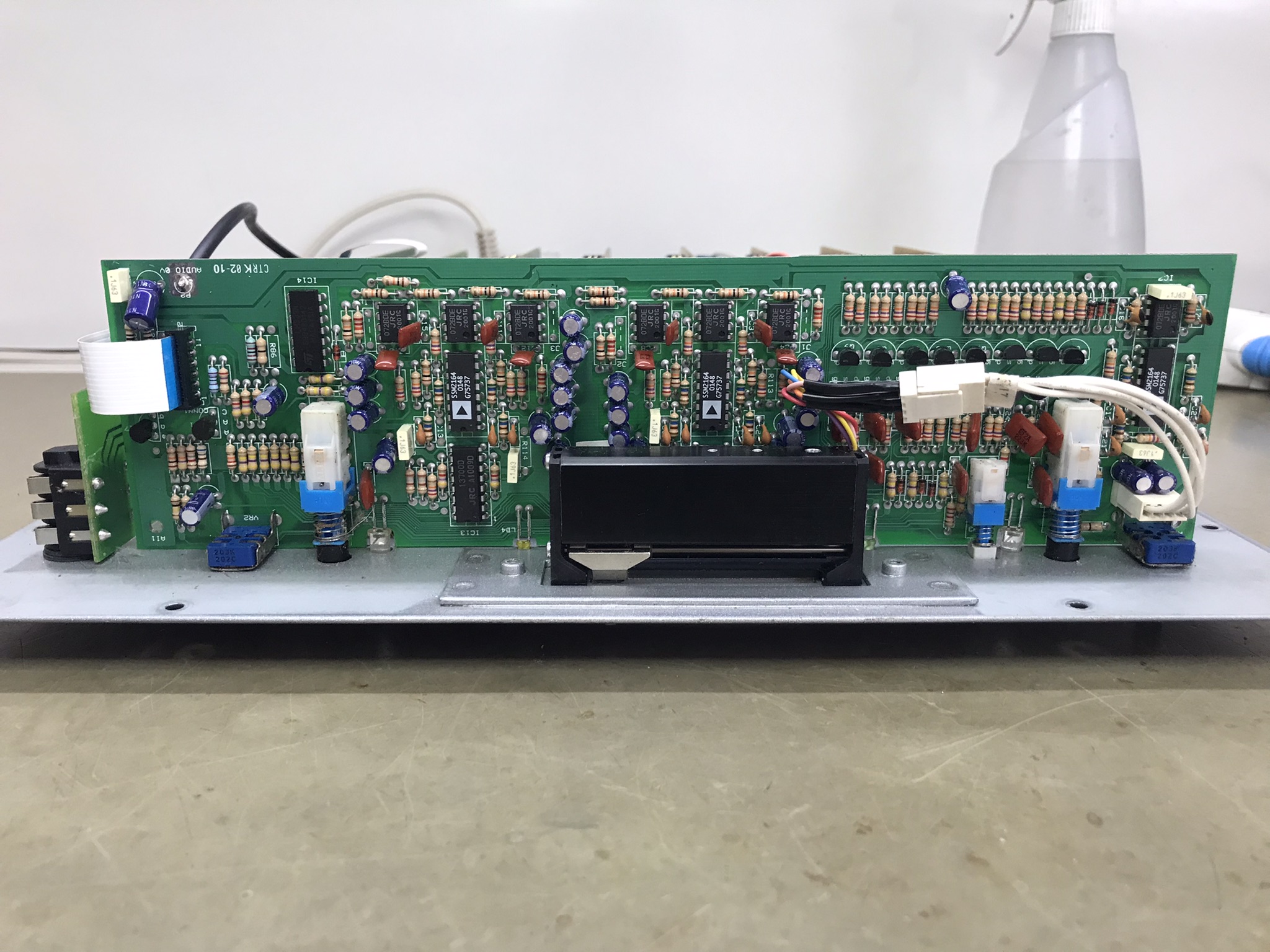

Placa principal, todo o circuito de compressão e controle, mais a fonte.

Amp-op SIP-8 com a marcação da dbx, creio que deve ser um uPC4570, ou qualquer NEC uPC da vida.

Placa auxiliar do painel, leds indicadores.

Placa das conexões, o circuito condicionador dos sinais de saída estão nela.

Placas montadas no gabinete.

Painel frontal.

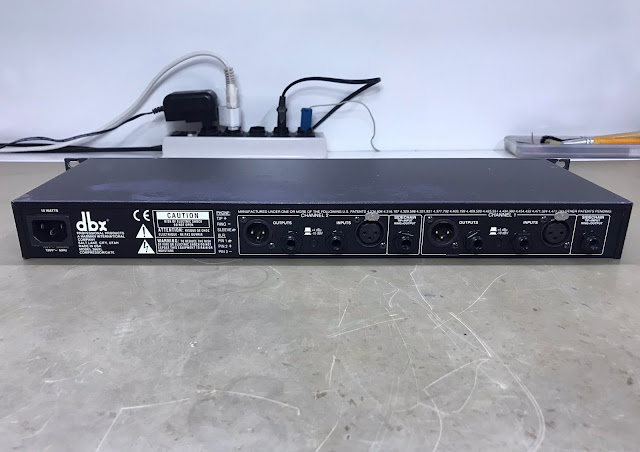

Painel traseiro, conexões.

Assistência Técnica de compressor de áudio

Processador de efeitos TC Electronic G-Major 2

Conserto de um G-Major 2 da TC Electronic. Essa unidade estava com o flatcable que interliga as placas principal e painel danificado.

Placa do painel.

Placa principal.

Placa da fonte.

Rack pronto, vista do painel frontal.

Painel traseiro.

Assistência Técnica de processador de efeitos

Mixer para DJ Allen & Heath Xone 62

Conserto de um Mixer Allen & Heath Xone 62. Esse equipamento passou por duas assistências, uma delas especializada nesse tipo de equipamento, e ambas não consertaram... Os defeitos eram: VU L do master inoperante, linha dos canais 1 e 2 inoperante, conector L canal 2 com mau contato, falha no Xfade Y do canal 4, e flatcables danificados.

Placas instaladas no painel.

Placa do master direito.

Placa dos canais, pré-amplificador.

Placa das conexões de entrada e saída.

Placa do circuito de controle do CrossFader.

Mixer pronto.

Parte traseira, conexões.

Assistência Técnica de mixer DJ

Caixa ativa Mackie SRM450v2

Conserto de uma caixa ativa SRM450v2 da Mackie. Esse equipamento sofreu sobrecarga pela alimentação de rede elétrica, danificado boa parte do estágio primário do circuito de fonte.

A placa.

Nessa foto está os circuitos de pré-amplificação e potência de saída.

E essa mostra quase que inteiramente o circuito de fonte.

Parte traseira da caixa.

Painel.

Parte frontal.

Assistência Técnica de caixa ativa

Pedaleira Head Rush MX5

Conserto de uma pedaleira com visor touch-screen Head Rush MX5. Esse equipamento estava com a saída LEFT/MONO inoperante.

Placa principal. Esse dissipador gigante é para a CPU/DSP.

Parte inferior da placa principal.

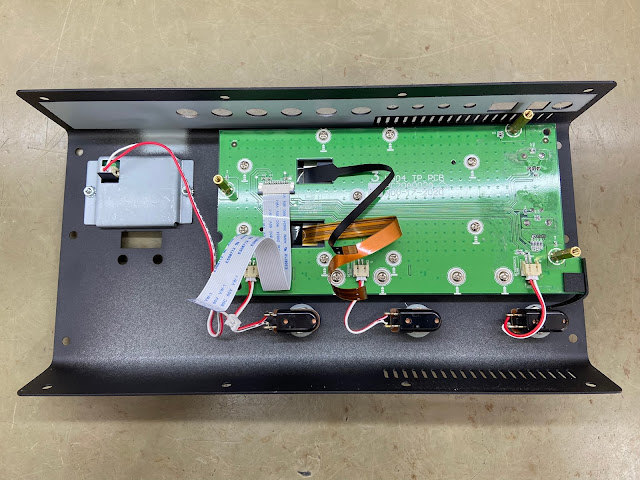

Carcaça mais a placa do painel e display instalados.

Sensor ótico do pedal de expressão.

Pedaleira pronta, painel.

Conexões.

Tampa inferior.

Assistência Técnica de pedaleira

Interface de áudio Behringer U-PHORIA UMC202HD

Reparo de uma interface de áudio U-PHORIA UMC202HD da Behringer. Essa unidade apresentava falha na comunicação USB.

Placa principal.

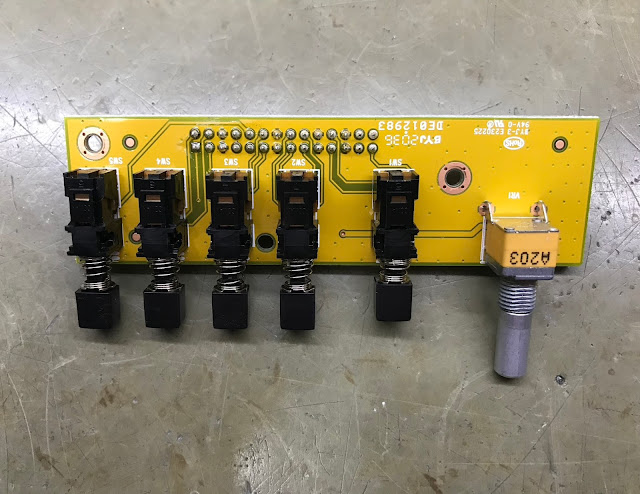

Placa auxiliar, painel.

Placas acopladas.

Painel frontal.

Parte superior.

Parte traseira.

Assistência Técnica de interface de áudio
